Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0609-V6.09 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD20~30 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 4-5 Werktage |
Zahlungsbedingungen: | T / T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |

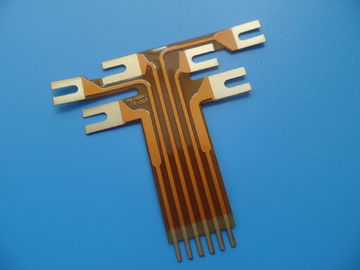

Brettmaterial: | Polymide 50µm ITEQ 60℃ | Brett-Stärke: | 0.25mm |
---|---|---|---|
Oberflächencustärke: | µm 70 (2 Unze) | Oberflächengüte: | Immersionsgold |
Coverlay-Farbe: | Gelb | Farbe von Silkscreen: | N / A |
Funktion: | Elektrischer Test 100% Durchlaufs |
Allgemeines Profil
Eine Aufschlüsselung eines flexiblen Stromkreises zeigt, dass sie aus 3 grundlegend besteht
Elemente: kupferne Folie, dielektrisches Material und Kleber. Die meisten von
Herstellung proceses, d.h. Darstellungsübertragung, Überzug und Radierung,
seien Sie verwendeten denen beim Produzieren überziehen-durch Bretter ziemlich ähnlich.
Jedoch, gibt es die Unterschiede wegen des dünnen und schlaffen benutzten Materials
in den flexiblen cirucits.
Zweck der flexiblen Stromkreise
1) zu Verbindungen zwischen Leiterplatten und anderer zur Verfügung stellen
Komponenten.
2) als dreidimensionale Substrate für die Montage von SMT dienen
Komponenten z.B. in photographischem und in den Videokameras.
3) die Verbindungen herstellen fähig zum Widerstehen dynam Biegen.
4) Teilflexleiterplatten darstellen.
Vorteile
1) Flexibilität
2) Volumenabnahmen
3) verringert Gewicht
4) Übereinstimmung von SMD-Montage
5) Zuverlässigkeitszunahmen
6) Steuerbarkeit des elektrischen Entwurfs von Parametern
7) Zinn insgesamt gelötet am FPC-Ende
8) materielles optionales (PU, HAUSTIER)
9) niedrige Kosten
10) Kontinuität der Verarbeitung
Anwendungen
Dünnfilmschalter, kapazitiver Touch Screen/Platte, Tastatur FPC, Laser
Kopf FPC, Streifen des weichen Lichtes des universellen Zweckes LED, Handyeinbauten
Antenne FPC Touch Screen, Telefonhörer/Kopfhörer FPC,
Treten Sie mit Gurt des Tintenstrahldruckers, Spielzeuglampenstreifen, LCD-Modul, Instrument in Verbindung
Platte, flexibles Flachkabel, Anzeigenhintergrundbeleuchtung etc.
Flexible Fähigkeit gedruckter Schaltung Bicheng
Nein. | Spezifikationen | Fähigkeiten |
1 | Brett-Art |
Einlagig, Doulbe-Schicht, Mehrschichtig, Steif-Flex |
2 | Grundmaterial | PU, HAUSTIER |
3 | Kupfernes Gewicht | 0.5oz, 1oz, 2oz |
4 | LED-Maximum-Größe | 250 x 5000mm |
5 | Allgemeine maximale Größe | 250 x 2000mm |
6 | Brett-Stärke | 0.03mm-3.0mm |
7 | Dickentoleranz | ±0.03mm |
8 | Mininum-Bohrloch | 0.05mm |
9 | Maximales Bohrloch | 6.5mm |
10 | Toleranz des Bohrloches | ±0.025mm |
11 | Stärke der Loch-Wand | ≧ 8 um |
12 | Minimale Bahn/Gap des einlagigen Brettes | 0.025/0.03mm |
13 | Minimale Bahn/Gap der Doppelschicht und des mehrschichtigen Brettes | 0.03/0.040mm |
14 | Radierungs-Toleranz | ±0.02mm |
15 | Minimale Breite der Silk Legende | ≧ 0.125mm |
16 | Minimales Heigh der Silk Legende | ≧0.75mm |
17 | Abstand von Legende zu Auflage | ≧0.15mm |
18 | Abstand von der Öffnungs-Lötmittel-Maske des Bohrgeräts Coverlay zur Bahn | ≧0.03mm |
19 | Abstand von der Öffnungs-Lötmittel-Maske des Lochens von Coverlay zur Bahn | ≧0.03mm |
20 | Stärke des Immersions-Nickels | 100-300u“ |
21 | Stärke des Immersions-Goldes | 1-3u“ |
22 | Thicnkess des Immersions-Zinns | 150-400u“ |
23 | Minimale elektrische Prüfungs-Auflage | 0.2mm |
24 | Minimale Toleranz des Entwurfs (normaler Stahlform-Durchschlag) | ±0.1mm |
25 | Minimale Toleranz des Entwurfs (Präzisions-Stahlform-Durchschlag) | ±0.05mm |
26 | Mininum-Radius des abgeschrägten Winkels (Entwurf) | 0.2mm |
27 | Stiffner-Material | PU, FR-4, 3M-Kleber, HAUSTIER, Stahlblech |
28 | RoHs | Ja |
29 | Lötmittel-Masken-Farbe | Gelb, weiß, schwarz, Grün |
