Lassen Sie die Kraft des F4BM220 frei: Der erstklassige Substrat für Hochfrequenzdominanz

Lassen Sie die Kraft des F4BM220 frei: Der erstklassige Substrat für Hochfrequenzdominanz

In der dynamischen Welt der Hochfrequenzelektronik suchen Konstrukteure ständig nach Materialien, die kompromisslose Leistung und Zuverlässigkeit bieten können.

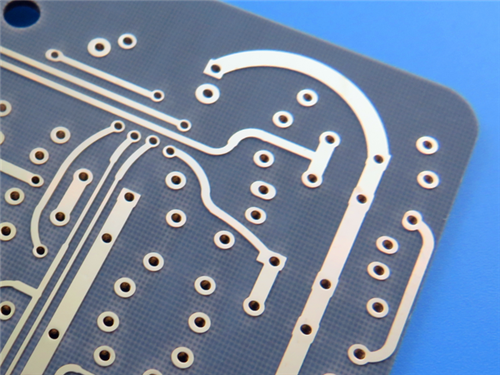

Heute freuen wir uns, Ihnen eine bahnbrechende Lösung vorzustellen, die alle Kästchen überprüft: das außergewöhnliche F4BM220 doppelseitige PCB von Wangling.

Elektrische Leistung

Das Herzstück dieses bemerkenswerten 2-Schicht-PCB ist die innovativeLaminat F4BM220, ein Material, das durch wissenschaftliche Formulierung und präzises Pressen von Glasfaserkleidung, PTFE-Harz und PTFE-Film hergestellt wurde.(Dk) von 2.2± 0,04 bei 10 GHz und einem beeindruckend niedrigen Ablösungsfaktor von nur 0.001, dieses Substrat gewährleistet eine beispiellose Signalintegrität und einen geringen Einsatzverlust.

Bauwesen

Diese doppelseitige Leiterplatte hat eine kompakte Größe von 51 mm x 67 mm mit einer Toleranz von ± 0,15 mm, eine schlanke Enddicke von 0,6 mm und eine robuste1 Unz (1,4 Mil) KupferschichtenDie beeindruckenden Spezifikationen der Platte umfassen eine Mindestspur von 5/8 Millimeter, eine Mindestlochgröße von 0,3 mm und eineImmersion Gold Oberflächenveredelungfür eine zuverlässige Schweißbarkeit und langfristige Leistung.

Dimensionelle Stabilität

Die F4BM220-PCB ist für eine außergewöhnliche Stabilität der Abmessungen entwickelt und verfügt über eineCTE von 25 ppm/°CDas Material weist außerdem einen bemerkenswert niedrigen thermischen Koeffizienten von Dk bei -142 ppm/°C auf.Gewährleistung einer felsenfesten Zuverlässigkeit auch in anspruchsvollsten Umgebungen.

Vielseitige Hochfrequenzanwendungen

Egal, ob Sie sich auf Mikrowellen-, HF- und Radarsysteme, Phasenschieber, Leistungsabteilungen oder andere anspruchsvolle Hochfrequenz-Designs konzentrieren,Die F4BM220 doppelseitige Leiterplatte wurde entwickelt, um Ihre Leistung zu erhöhen.Die außergewöhnlichen elektrischen Eigenschaften, der robuste Aufbau und die UmweltfreundlichkeitSie ist die perfekte Wahl für eine Vielzahl von Hochfrequenzanwendungen der nächsten Generation..

Schließen Sie das grenzenlose Potenzial Ihrer Hochfrequenz-Designs mit dem außergewöhnlichenF4BM220Erleben Sie die beispiellose Leistung und Zuverlässigkeit, die nur Wangling bieten kann.
