Entfesseln Sie die Leistung von Millimeterwellen-Designs mit Astra MT77 PCB

Entfesseln Sie die Leistung von Millimeterwellen-Designs mit der Astra MT77 PCB

In der sich rasant entwickelnden Welt der Hochfrequenz-Elektronik suchen Design-Ingenieure ständig nach Materialien, die mit den ständig steigenden Anforderungen an modernste Anwendungen Schritt halten können. Heute freue ich mich, Ihnen eine bahnbrechende Lösung von Astra vorzustellen – die außergewöhnliche MT77 PCB.

Außergewöhnliche elektrische Leistung

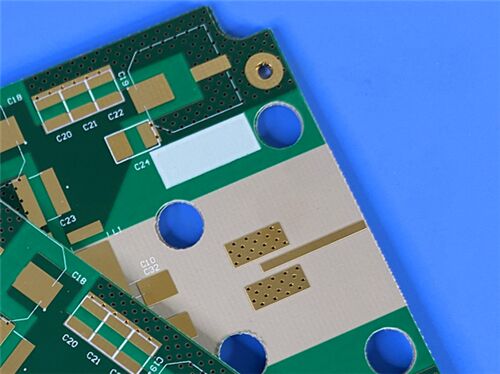

Das Herzstück dieser bemerkenswerten 2-Lagen-Leiterplatte ist das Astra MT77 Laminat, ein bahnbrechendes dielektrisches Material, das für außergewöhnliche Leistung bei Millimeterwellenfrequenzen und darüber hinaus entwickelt wurde. Mit einer konstanten Dielektrizitätskonstante (Dk) von 3,0 bei 2 und 10 GHz und einem extrem niedrigen Dissipationsfaktor (Df) von nur 0,0017 gewährleistet dieses Material eine beispiellose Signalintegrität und geringe Einfügedämpfung, selbst bei anspruchsvollsten Hochfrequenz-Designs.

Robuste und zuverlässige Konstruktion

Diese 2-Lagen-Leiterplatte mit einer kompakten Grundfläche von 48,5 mm x 43,3 mm und einer engen Toleranz von ±0,15 mm verfügt über eine schlanke Enddicke von 0,33 mm und robuste 1-oz-Kupferschichten (1,4 mils). Die beeindruckenden Spezifikationen der Platine umfassen eine minimale Leiterbahn/Abstand von 4/4 mils, eine minimale Lochgröße von 0,2 mm und eine Immersion Gold-Oberflächenausführung für zuverlässige Lötbarkeit und langfristige Leistung.

Kompromisslose Zuverlässigkeit

Die MT77 PCB wurde für überlegene Zuverlässigkeit entwickelt und verfügt über einen CTE, der eng an Kupfer angepasst ist, wodurch Dimensionsstabilität und Beständigkeit gegen Verformung und Verzug gewährleistet werden, selbst in anspruchsvollsten Umgebungen. Diese Lösung wurde nach dem strengen IPC-Class-2-Standard gefertigt und zu 100 % elektrisch getestet und ist darauf ausgelegt, die Erwartungen der Branche zu übertreffen.

Vielseitige Millimeterwellen-Anwendungen

Egal, ob Ihr Schwerpunkt auf Langstreckenantennen für Automobilradarsysteme, Hochleistungs-5G-Infrastruktur oder andere hochmoderne Millimeterwellen-Elektronik liegt, die MT77 PCB wurde entwickelt, um Ihre Designs zu verbessern. Ihre außergewöhnliche elektrische Leistung, kombiniert mit ihrer robusten Konstruktion und Umweltfreundlichkeit, macht sie zu einer idealen Wahl für eine Vielzahl von Hochfrequenzanwendungen der nächsten Generation.

Erleben Sie die beispiellose Leistung und Zuverlässigkeit dieser außergewöhnlichen 2-Lagen-MT77-PCB-Lösung, die weltweit von Astra erhältlich ist. Entfesseln Sie noch heute das grenzenlose Potenzial Ihrer Millimeterwellen-Designs.
