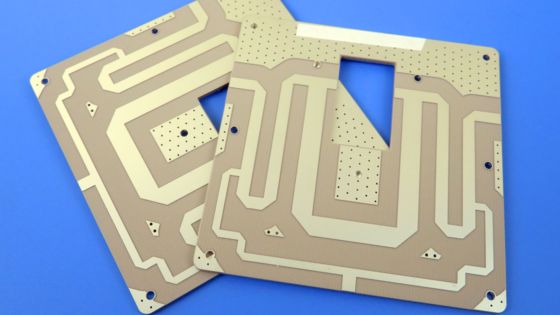

Rogers AD255C Substrate sind HF-Laminatmaterialien, die in Automobil-Telematik-Antennenanlagen verwendet werden

Welche Leiterplatten fertigen wir? (34)

AD255CHochfrequenz-Leiterplatte

Einführung

Rogers AD255C-Laminate sind eine hochentwickelte Mischung aus einem Fluorpolymer-Harzsystem, sorgfältig ausgewählten Keramikelementen und Glasfaserverstärkung. Durch die Nutzung der außergewöhnlichen thermischen Eigenschaften von Fluorpolymerharz, zusammen mit der strategischen Integration von Keramikmaterialien und Glasfaserverstärkung, zeichnen sich AD255C-Materialien durch geringere Verluste, niedrigere Wärmeausdehnungseigenschaften und minimierte passive Intermodulationseffekte (PIM) aus. Diese einzigartige Kombination resultiert in einem spezialisierten HF-Laminatmaterial, das sich in einer Vielzahl von Mikrowellen- und HF-Anwendungen innerhalb der Telekommunikationsinfrastruktur auszeichnet.

Eigenschaften

Das AD255C verfügt über mehrere bemerkenswerte Eigenschaften, darunter:

Sehr verlustarmes PTFE- und keramikgefülltes Verbundmaterial:Dieser fortschrittliche Verbundstoff verbindet PTFE mit Keramikfüllstoffen, was zu außergewöhnlich geringen Signalverlusten führt und ihn perfekt für Hochfrequenzanwendungen macht.

Außergewöhnlicher Verlustfaktor:Mit einem Verlustfaktor von nur 0,0014 bei 10 GHz und Basisstationsfrequenzen garantiert dieses Material eine effiziente Signalübertragung, minimiert Energieverluste und verbessert die Gesamtleistung.

Dielektrizitätskonstante von 2,55:Das Material weist eine Dielektrizitätskonstante von 2,55 auf und bietet eine zuverlässige elektrische Isolierung mit engen Toleranzen, was für die Aufrechterhaltung der Signalintegrität in empfindlichen Anwendungen unerlässlich ist.

Kupfer mit niedrigem Profil:Der Einbau von Kupfer mit niedrigem Profil verbessert die Leitfähigkeit und bewahrt gleichzeitig ein kompaktes Design, wodurch es sich ideal für Umgebungen mit begrenztem Platzangebot eignet.

Geringer Z-Richtungs-CTE:Mit einem Wärmeausdehnungskoeffizienten (CTE) von 50 ppm/°C in Z-Richtung bietet dieses Material eine ausgezeichnete Dimensionsstabilität über Temperaturschwankungen hinweg und gewährleistet eine gleichbleibende Leistung unter einer Vielzahl von Betriebsbedingungen.

Leiterplatten-Fähigkeit

Wir bieten eine vielfältige Palette an Leiterplattenfertigungsmöglichkeiten, um Ihre Projektspezifikationen zu erfüllen, einschließlich doppelseitiger Leiterplatten, Mehrschicht-Leiterplatten und Hybridplatinen.

Kupfergewicht-Optionen sind in 1oz (35µm) und 2oz (70µm) erhältlich, sowie verschiedene Dielektrizitäts-Dickenoptionen von 20mil (0,508 mm) bis 125mil (3,175 mm).

Die maximale Leiterplattengröße, die wir verarbeiten können, beträgt 400 mm x 500 mm, entweder als einzelne Platine innerhalb dieser Abmessungen oder als mehrere Designs auf einem Panel dieser Größe.

In Bezug auf die Lötstopplack-Optionen bieten wir eine Auswahl an Farben wie Grün, Schwarz, Blau, Gelb, Rot, Lila und mehr.

Darüber hinaus bieten wir eine Reihe von Oberflächenausführungsoptionen an, darunter Immersion Gold, HASL, Immersion Silber, Immersion Zinn, OSP, ENEPIG, blankes Kupfer, Reingold beschichtet und andere, um verschiedenen Präferenzen und Anforderungen gerecht zu werden.

Anwendungen

Typische Anwendungen von AD255C-Leiterplatten umfassen Basisstationsantennen für die zellulare Infrastruktur, Telematik-Antennensysteme für die Automobilindustrie und kommerzielle Satellitenradioantennen usw.
