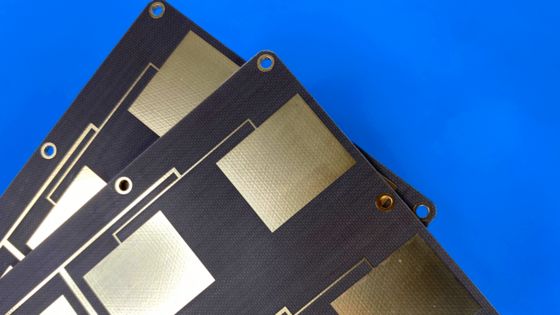

DiClad 870 Hochfrequenz-PCB

Einleitung

Rogers DiClad 870 Laminate sind gewebte Glasfaser verstärkt,Verbundwerkstoffe auf PTFE-Basis, die durch die Verwendung weniger Schichten aus gewebter Glasfaser und einen höheren Anteil an PTFE-Gehalt eine geringere Dielektrikkonstante und eine geringere Ablösungsrate bieten.

Die gewebte Glasfaserverstärkung in DiClad 870 bietet eine größere Dimensionsstabilität als nicht gewebte PTFE-Laminate mit ähnlichen dielektrischen Konstanten.Die beschichteten Glasfaserschichten in DiClad 870 Materialien sind in die gleiche Richtung ausgerichtet.

Eigenschaften

Hier sind einige herausragende Merkmale von DiClad 870 Materialien.

Sie weisen eine dielektrische Konstante von 2,33 sowohl bei 1 MHz als auch bei 10 GHz auf, was eine zuverlässige Signalübertragung gewährleistet.

Bei 10 GHz weisen diese Laminate einen niedrigen Ablösungsfaktor von 0 auf.0013, die Signalintegrität aufrechtzuerhalten.

DiClad 870 verfügt über eine starke Kupfer-Pellerfestigkeit von 14 Lbs/in mit 35 μm Folie pro IPC TM-650 2.4.8 Prüfmethode, um eine robuste Kupferhaftung zu gewährleisten.

Die Feuchtigkeitsabsorptionsrate ist mit 0,02 Prozent außergewöhnlich niedrig und garantiert Stabilität unter verschiedenen Umgebungsbedingungen.

Schließlich erfüllt DiClad 870 die Flammbarkeitsnormen UL 94-V0, was eine hohe Sicherheit und Feuerbeständigkeit gewährleistet.

PCB-Kapazität

In diesem Abschnitt werden wir uns mit den verschiedenen Möglichkeiten beschäftigen, die wir für Ihre DiClad 870 PCBs bieten.

Unsere Dienstleistungen decken eine Vielzahl von Schichtzahlen ab, von einseitigen bis zweiseitigen, mehrschichtigen und hybriden Leiterplatten, so dass Sie in Ihren Entwürfen vielseitig sein können.

Bei der dielektrischen Dicke bieten wir Optionen wie 31 mil (0,787 mm), 93 mil (2,286 mm) und 125 mil (3,175 mm) an, die auf verschiedene Projektanforderungen zugeschnitten sind.

Sie können aus verschiedenen Kupfergewichten wie 1 oz (35 μm) und 2 oz (70 μm) wählen, um Ihren Leitungsbedürfnissen zu entsprechen.

Mit einer PCB-Größe von maximal 400 mm X 500 mm bieten wir Ihnen viel Platz für Ihre Entwürfe, ob für ein einzelnes Board oder mehrere Entwürfe innerhalb eines einzigen Panels.

Unsere Löschmaskenvarianten umfassen eine Vielzahl von Farben wie Grün, Schwarz, Blau, Rot, Gelb und mehr, so dass Sie Ihre PCBs personalisieren können.

Für Oberflächenveredelungen bieten wir eine Reihe von Auswahlmöglichkeiten, darunter Immersion Gold, HASL, Immersion Silber, Immersion Zinn, Bare Kupfer, OSP, ENEPIG und reines Gold.

Anwendungen

DiClad 870-PCBs werden häufig in Filtern, Kupplungen und Geräuschverstärkern verwendet

Sie werden auch in Leistungsabteilern, Kombinatoren und Basisstation-Antennen eingesetzt, bei denen geringer Verlust wichtig ist.

In Radar-Feed-Netzwerken, kommerziellen Phased-Array-Netzwerken, Führungssystemen und digitalen Radioantennen finden Sie auch die Anwesenheit von DiClad 870-PCBs.
