Die Nutzung der Leistungsfähigkeit von TRF-45 für Hochleistungs-HF-Designs

Nutzung der Leistung von TRF-45 für Hochleistungs-RF-Designs

In der sich ständig weiterentwickelnden Welt der Hochfrequenzelektronik kann die Wahl des PCB-Materials den Unterschied in der Leistung und Zuverlässigkeit Ihrer Designs ausmachen.Ein Material, das bei den HF-Ingenieuren an Anziehungskraft gewinnt, ist das TRF-45 von Taconic, thermisch stabiles Laminat mit außergewöhnlichen Fähigkeiten.

Lassen Sie uns in die technischen Details eintauchen und untersuchen, wie TRF-45 Ihr nächstes HF-Projekt verbessern kann.

Robuste Konstruktion und maßgeschneiderte Eigenschaften

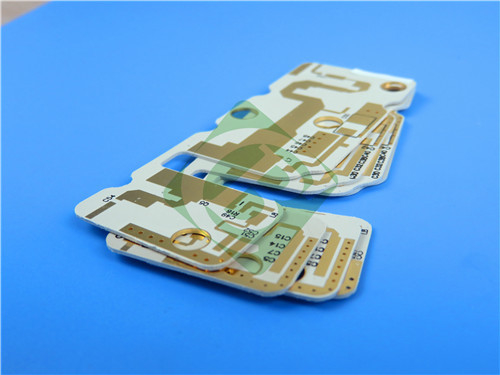

Diese doppelseitige starre Leiterplatte besteht aus einem TRF-45-Kernmaterial mit folgenden Schlüsselmerkmalen:

1. Abmessungen der Platte: 50 mm x 50 mm, mit einer Toleranz von ±0,15 mm
2. Mindestspuren/Raum: 4/5 mil
3. Mindestgröße des Löchers: 0,3 mm
4. Endplattendicke: 0,9 mm
5. Kupfergewicht: 1 Unze (1,4 Mil) auf den äußeren Schichten
6. Durchspannungsdicke: 20 μm
7. Oberflächenveredelung: Elektroless Nickel Immersion Gold (ENIG)

Das 2-Schicht-Stackup besteht aus dem Kernmaterial TRF-45 mit 35μm Kupferschichten, die eine robuste und dimensionell stabile Grundlage für Hochfrequenzkreise bieten.

Außergewöhnliche elektrische Leistung
Das TRF-45 Material ist für die Anwendung in HF- und Mikrowellenanwendungen besonders geeignet, mit folgenden herausragenden elektrischen Eigenschaften:

1. Stabile dielektrische Konstante (Dk) von 4,5 ± 0,15 bei 10 GHz
2. Niedriger Ablösungsfaktor von 0,0035 bei 10 GHz
3. Feuchtigkeitsaufnahme von nur 0,06%

Diese Eigenschaften ermöglichen es Designern, eine präzise Impedanzkontrolle zu erreichen, Probleme mit der Signalintegrität zu minimieren und eine gleichbleibende Leistung in einer Vielzahl von Temperaturen und Frequenzen zu erhalten.

Thermische und mechanische Zuverlässigkeit
Zusätzlich zu seiner elektrischen Leistungsfähigkeit verfügt der TRF-45 auch über beeindruckende thermische und mechanische Eigenschaften:

Koeffizient der thermischen Ausdehnung (CTE):

1. X-Achse: 9 ppm/°C
2. Y-Achse: 9 ppm/°C
3. Z-Achse: 40 ppm/°C (50°C bis 150°C)
4. Wärmeleitfähigkeit: 0,43 W/mK
5. Flammbarkeit: UL 94-V0

Diese Kombination aus geringer CTE, hoher Wärmeleitfähigkeit,und eine ausgezeichnete Dimensionsstabilität sorgt dafür, dass Ihre Hochfrequenz-Schaltkreise den Anforderungen der Fertigung standhalten und in anspruchsvollen Umgebungen zuverlässig arbeiten.

Vielseitige Anwendungen
Mit seiner außergewöhnlichen HF-Leistung und robusten Konstruktion eignet sich TRF-45 für eine Vielzahl von Hochfrequenzanwendungen, darunter:

1. Satellitenfunkantennen
2. RFID-Antennen
3. GPS-Antennen

andere drahtlose Kommunikationssysteme
Durch die Nutzung der Fähigkeiten von TRF-45 können Ingenieure die Grenzen von Größe, Gewicht und Leistungsoptimierung überschreiten und gleichzeitig die Integrität ihrer Entwürfe erhalten.

Um mehr darüber zu erfahren, wie TRF-45 Ihrem nächsten HF-Projekt zugute kommen kann, zögern Sie nicht, sich an unser Team von technischen Experten zu wenden..
