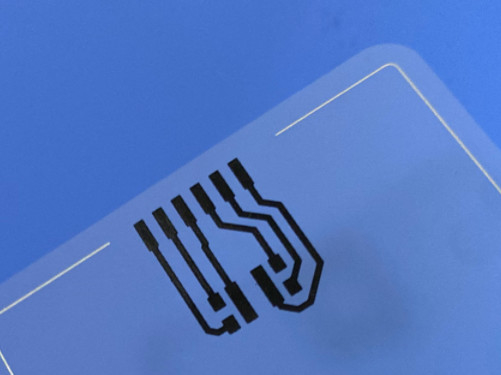

SF490 PET Transparent FCCL: Die Zukunft der flexiblen Elektronik
  • Name

SF490 PET Transparent FCCL: Die Zukunft der flexiblen Elektronik

MOQ: 1PCS
Preis: USD/RMB
Lieferfrist: 2-10 working day
Zahlungsmethode: T/T
Lieferkapazität: 10000pcs
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Base Material:
Stainless steel shim
Scheduled Publishing:
Yes
Final Foil External:
2 oz
Color Of Silkscreen:
Green,Blue,Yellow,Black etc.
Analytics Tracking:
Yes
Social Media Integration:
Yes
User-Friendly Interface:
Yes
Application:
CSP, BGA, 0.5mm QFP etc. package
Mobile Responsive:
Yes
Lead Time:
5-7 working days
Material:
SF490 PET Transparent FCCL
Glass Epoxy:
Polyimide (PI) 50 um
Coverlay Colour:
Yellow coverlay / Green solder mask
Minimum Order Quantity:
1PCS
Preis:
USD/RMB
Delivery Time:
2-10 working day
Payment Terms:
T/T
Supply Ability:
10000pcs
Beschreibung des Produkts
Einleitung: Der Aufstieg transparenter flexibler Schaltungen

In der sich schnell entwickelnden Welt der Elektronik wächst die Nachfrage nach schlankeren, flexibleren und optisch ansprechenden Schaltkreismaterialien rasant.Shengyi Technology's SF490 PET Transparent Flexible Copper Clad Laminate (FCCL) steht an der Spitze dieser Innovation, die eine einzigartige Kombination aus hoher Transparenz, Flexibilität und Zuverlässigkeit bietet, die es ideal für Anwendungen der nächsten Generation wie flexible Displays, Touch-Panels, tragbare Technologien und intelligente Elektronik macht.

Ob für transparente LED-Bildschirme, faltbare Smartphones oder rollbare Displays, der SF490 FCCL bietet die perfekte Balance zwischen optischer Klarheit, mechanischer Haltbarkeit und elektrischer Leistung,Ein neuer Standard für moderne Elektronik.

Warum SF490 PET Transparent FCCL wählen?
1Hohe Transparenz und ästhetische Anziehungskraft
  • PET-Film optischer Qualität mit einer Lichtdurchlässigkeit von > 90% und ermöglicht eine nahezu unsichtbare Schaltkreisintegration.
  • Ein makelloses Oberflächen-Finish ohne Blasen oder Verunreinigungen sorgt für ein glattes, erstklassiges Erscheinungsbild für transparente Displays und geschwungene Bildschirme.

2Unübertroffene Flexibilität und Biegebeständigkeit
  • Anpassbare Dicke (75 ‰ 188 μm) gepaart mit ultradünner Kupferfolie (1⁄2 OZ ‰ 1 OZ) für eine höhere Flexibilität.
  • Dynamische Biegefähigkeit (Radius ≤1mm, 100.000+ Biegezyklen) ohne Leistungsverlust – perfekt für Klapptelefone, Rollbildschirme und tragbare Geräte.

3. Überlegene elektrische Leistung
  • Niedrige dielektrische Konstante (Dk) und Verlust (Df), die die Hochfrequenzsignalübertragung optimiert (ideal für 5G mmWave und flexible Antennen).
  •
  • Kontrollierte Kupferrauheit für eine konstante Impedanz und eine verbesserte Signalintegrität.

4Extreme Haltbarkeit: Wärme- und Chemikalienbeständigkeit
  • Breiter Betriebsbereich (-40°C bis +130°C), kompatibel mit bleifreiem Löt- und SMT-Verfahren.
  • Es ist gegen Säuren, Alkalien und Lösungsmittel beständig und sorgt für Stabilität in rauen Umgebungen.

5. Umweltschonend und sicher
  • Halogenfrei und RoHS/REACH-konform, im Einklang mit den Trends der grünen Fertigung.
  • UL-zertifiziert & 94V-0 Flammschutzmittel, die Sicherheit in der Unterhaltungselektronik gewährleisten.


Schlüsseltechnische Parameter
  1. Eigentum Spezifikation
  2. Schälfestigkeit (90°) ≥ 0,8 N/mm
  3. Übertragbarkeit des sichtbaren Lichts ≥ 90%
  4. Dimensionelle Stabilität ± 1%
  5. Chemische Resistenz ≥ 90%
  6. Volumenwiderstand ≥ 106 MΩ·cm
  7. Oberflächenwiderstand ≥ 105 MΩ





FPC-Konstruktion Details

  1. Typ: Flexible PCB mit einer Schicht
  2. Abmessungen: 50 mm × 40 mm (± 0,15 mm)
  3. Stärke: 0,2 mm (fertig)
  4. Spuren/Raum: 10/10 mils (min.)
  5. Durchschnittsgröße: 0,25 mm (min.)
  6. Oberflächenveredelung: Silberspuren + Kohlenstofffarbe


Aufstapelung:
  • Kohlenstoffschicht
  • Silber (17 μm)
  • SF490 PET (0,127mm / 5mil)
  • Qualitätsstandard: IPC-Klasse 2
  • Artwork Format: Gerber RS-274-X

Typische Anwendungen
✔ Flexible und transparente Displays (OLED, Mikro-LED)
✔ Aufklappbare und abklappbare Bildschirme (Smartphones, Tablets)
✔ Wearable Elektronik (Smartwatches, Gesundheitsmonitore)
✔ Berührungsteile und intelligente Oberflächen
✔ Große LED-Displays (transparente Werbeflächen)
✔ 5G und Hochfrequenzantennen

Schlussfolgerung: Die nächste Generation flexibler Elektronik
Shengyi®s SF490 PET Transparent FCCL® ist nicht nur ein weiteres Schaltkreismaterial, es ist ein Game-Changer für Branchen, die Flexibilität, Transparenz und hohe Leistung verlangen.Egal, ob Sie modernste Unterhaltungselektronik oder industrielle Lösungen entwerfen., dieses Material bietet unvergleichliche Zuverlässigkeit, Ästhetik und Funktionalität.

Der SF490, der weltweit erhältlich ist und den höchsten Industriestandards entspricht, ist bereit, die Zukunft der flexiblen Elektronik voranzutreiben.

Sind Sie daran interessiert, SF490 in Ihr nächstes Projekt zu integrieren?
