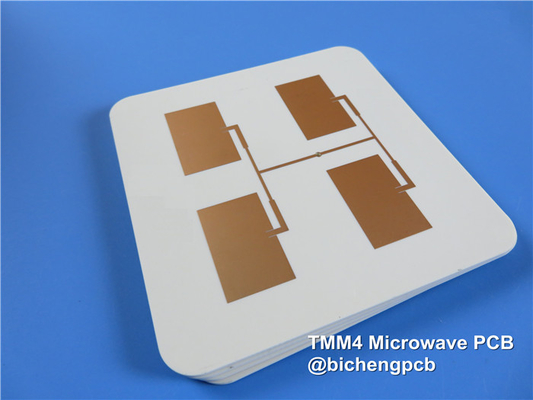

Rogers TMM4 Hochfrequenz-PCB 2-Schicht 30mil mit Immersion Gold

F: Was macht Rogers TMM4-PCBs in der Hochfrequenz-Schaltkreislauf-Konstruktion hervorzuheben?
A: Rogers TMM4-PCBs sind ein einzigartiges Verbundwerk aus Keramik, Kohlenwasserstoff und thermosetzendem Polymer, das die Vorteile von keramischen und traditionellen PTFE-Laminaten kombiniert.50+/0.045 und mit einem Dissipationsfaktor von 0,0020 bei 10 GHz bieten TMM4-PCBs eine außergewöhnliche Signalintegrität und Zuverlässigkeit für Streifen- und Mikro-Streifen-Anwendungen.

F: Was sind die Hauptmerkmale der Rogers TMM4-PCBs?
A: Rogers TMM4-PCBs verfügen über einen Wärmefaktor Dk von 15 ppm/°K, eine Wärmeleitfähigkeit von 0,7 W/mk und eine Zersetzungstemperatur (Td) von 425 °C TGA.Sie haben eine niedrige Feuchtigkeitsabsorptionsrate von 0.07%-0.18% und eine dielektrische Konstante, die der thermischen Ausdehnung von Kupfer entspricht, was sie ideal für Hochleistungsanwendungen macht.

F: Was sind die Vorteile der Verwendung von Rogers TMM4-PCBs?
A: Die Vorteile der Verwendung von Rogers TMM4-PCBs sind unter anderem die mechanischen Eigenschaften, die dem Kriechen und dem Kaltstrom widerstehen, was sie für Anwendungen mit hoher Zuverlässigkeit geeignet macht.Sie sind auch resistent gegen chemische ProzessstoffeAußerdem ermöglicht die thermosettende Harzbasis eine zuverlässige Drahtbindung und eine hohe Zuverlässigkeit der durchzogenen Löcher.

F: Wie ist die Konstruktion und das Stapeln der Rogers TMM4-PCBs?
A: Rogers TMM4-PCBs verfügen über eine 2-schichtige starre PCB-Anordnung mit einem Rogers TMM4-Kern mit einer Dicke von 0,762 mm (30 mil) und Kupferschichten von 35 μm. Die Fertigplattenmaße sind 192 mm x 115 mm,mit einem Spuren-/Abstand von mindestens 5/7 mil und einer Via-Befleckungsdicke von 20 μmDie Oberfläche ist immersion gold und die oberste Lötmaske ist grün.

F: In welchen Anwendungen werden Rogers TMM4-PCBs häufig verwendet?
A: Rogers TMM4-PCBs werden häufig in HF- und Mikrowellenkreisläufen, Leistungsverstärkern, Filtern, Satellitenkommunikationssystemen, Antennen von Global Positioning Systems, Patch-Antennen,und Chip-TesterIhre Vielseitigkeit und Zuverlässigkeit machen sie für eine Vielzahl von Hochfrequenzanwendungen geeignet.

F: Welche Standards und Spezifikationen erfüllen die Rogers TMM4-PCBs?
A: Rogers TMM4-PCBs erfüllen die IPC-Klasse-2-Standards und sind weltweit erhältlich.Gewährleistung einer gleichbleibenden Qualität und Leistung für Hochfrequenz-Schaltkreisentwürfe.
