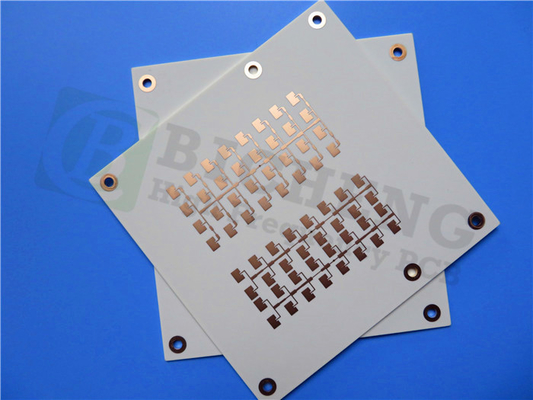

Klebefreies Polyimid FLlexible PCB 0,13 mm einseitiges Kupferplattiertes Laminat

Der SF201 ist ein einseitiges, klebefreies, flexibles, Kupferplattiertes Laminat, das von der Rogers Corporation entwickelt wurde.SF201 bietet hervorragende elektrische und mechanische EigenschaftenEs hat eine dielektrische Konstante von 3,51 bei 10 GHz und 23°C mit einem sehr niedrigen Abfallfaktor von 0.0059.

Zu den wichtigsten Vorteilen von SF201 gehören die hohe Schälfestigkeit von 1,27 N/mm, eine Wasserabsorptionsrate von nur 1,4% und eine chemische Beständigkeit von über 90%.Es liefert auch mehr als 5000 Zyklen der Falte Ausdauer für zuverlässige Flexibilität. SF201 ist halogenfrei und erreicht eine Flammenbewertung UL94 V-0. Es ist mit der RoHS-Richtlinie kompatibel und frei von schädlichen Stoffen.

Ein typisches FPC-Stackup mit SF201 wäre ein 1-Schicht-Design mit 35 μm Kupfer an einen 0,025 mm dicken Polyimidkern gebunden.Beispielkonstruktionsdetails für eine 200x150mm-Platte umfassen 4/4 mil Spuren/AbstandDie elektrischen Prüfungen werden vor dem Versand durchgeführt.

Wie aus den Stichprobenstatistiken hervorgeht, enthält dieses 17-Komponenten-FPC-Design insgesamt 23 Pads über 1 Netz.KamerasDie Kunstwerke werden nach den IPC-Standards geliefert.

Zusammenfassend ist SF201 ein leistungsstarkes flexibles Polyimid-Substrat, das zuverlässige, dichte und flexible Schaltkreisentwürfe in verschiedenen Branchen ermöglicht.
