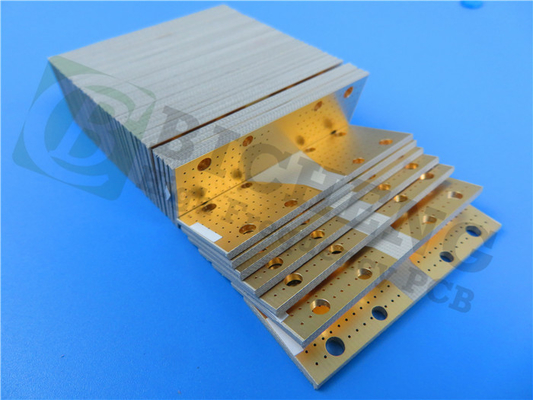

Rogers RO3010 keramisch-gefüllte PTFE Zusammensetzungen PWBs mit ENIG für Rf-Anwendungen

Hochfrequenz-PWB für fordernde Anwendungen

Wenn es um Hochfrequenz-PWB-Entwurf geht, ist Präzision und Aufmerksamkeit zum Detail kritisch. Die rechte Materialauswahl, Stackup und Herstellungsverfahren kann ganzes unterscheiden, bezüglich der Instandhaltungssignalintegrität und optimale Leistung -zu erzielen. Das PWB, das ist, beschrieb in diesem Artikel ist ein Beispiel eines hochwertigen Entwurfs, der die Nachfragen von fordernden Anwendungen befriedigt.

Das Brett wird von keramisch-gefüllten PTFE Zusammensetzungen Rogers RO3010 gemacht, die für ihre niedrige Dielektrizitätskonstante- und Verlusttangente bekannt. Dieses trifft sie eine ausgezeichnete Wahl für die Anwendungen, die Hochgeschwindigkeitsdatenübertragung, als Signalverzerrung erfordern und Verzögerung kann herabgesetzt werden. Der Gebrauch von keramisch-gefülltem Material liefert auch gute Wärmebeständigkeit und mechanische Festigkeit, die für die Integrität des Brettes im Laufe der Zeit beibehalten wichtig ist.

Der Stackup des Brettes besteht zwei Schichten aus Kupfer mit einer starken Schicht dielektrischem durchschnittlichem Material RO3010. Dieses stellt gute Widerstandsteuerung für Hochfrequenzsignale, als die Stärke zur Verfügung und Dielektrizitätskonstante des Materials kann genau kontrolliert sein, erforderliche Spezifikationen zu treffen. Der Gebrauch von einem bleifreien Prozess garantiert, dass das Brett Klimaregelungen trifft und für Gebrauch in einer Vielzahl von Anwendungen sicher ist.

Die Bausonderkommandos des Brettes sind auch erwähnenswert. Das Brett hat ein kleines von 100.00mm x von 100.00mm, mit einer fertigen Brettstärke von 1.35mm und einem fertigen Cugewicht Schichten 1 Unze (1,4 Mil) ganz. Trotz seines kleinen hat das Brett eine hohe Dichte Komponenten und Auflagen, mit einer minimalen Spur/einem Raum von 7/8 Mil und eine minimale Lochgröße von 0.25mm. Hoch-PräzisionsHerstellungsverfahren werden angefordert, um zu garantieren, dass der Entwurf richtig fabriziert und die erforderlichen Spezifikationen trifft wird.

Das Brett ist mit ENIG (Electroless Nickel-Immersions-Gold), ein Oberflächenende fertig, das gute Leitfähigkeit und Korrosionsbeständigkeit liefert. Der Gebrauch des Nickels im Ende kann negative Auswirkungen auf Rf-Leistung haben, aber diese Verluste können durch die Goldschicht abgeschwächt werden, die ein antimagnetisches Material mit guter Leitfähigkeit versieht. Die Wirksamkeit der Goldschicht, wenn man Verluste verringert, kann durch seine Stärke und Qualität ausgewirkt werden, aber hochwertige Materialien und Prozesse können garantieren, dass das Ende erforderliche Spezifikationen trifft.

Ein Gebiet von möglicher Bedeutung für das Brett ist der Mangel an Impedanzanpassung, der führen kann, um Reflexionen und Verminderung der Signalqualität zu signalisieren. Es ist wichtig, zu betrachten, ob Impedanzanpassung für die spezifische Anwendung und sich mit einem PWB-Ingenieur zu beraten notwendig ist, wenn ungewiss. Zusätzlich der Mangel an Silkscreen und die Lötmittelmaske machen Versammlungs- und Inspektionsprozesse mehr Herausforderung, aber diese Eigenschaften sind möglicherweise nicht für alle Anwendungen notwendig.

Zusammenfassend beschrieb das PWB in diesem Artikel ist ein hochwertiger Entwurf, der die Nachfragen von fordernden Anwendungen befriedigt. Sein Gebrauch von keramisch-gefüllten PTFE Zusammensetzungen Rogers RO3010, ein genauer Stackup und hochwertige Herstellungsverfahren helfen, optimale Leistung und Signalintegrität sicherzustellen. Während es etwas mögliche Bereiche von besonderer Wichtigkeit gibt, können diese durch reifliche Überlegung der spezifischen Anwendung und Beratung mit einem PWB-Ingenieur adressiert werden.
