Rogers PWB RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210
Takonisches PWB TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4
Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0362-V3.62 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD69~110 |
Verpackung Informationen: | KK-Karton (harte Karte) |
Lieferzeit: | 2-3 Werktage |
Zahlungsbedingungen: | T / T / Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Grundmaterial: | Edelstahlunterlegscheibe | Folienstärke (optional): | 0.1mm |
---|---|---|---|
Blende konfiguriert: | Laser-Schnitt | Auftritt: | Gravieren und Elektropolieren |
Referenzmarke: | Durch Loch | Anwendung: | CSP-, BGA-, 0,5-mm-QFP- usw. Paket |
Spezifikationen für ein 2-lagiges starres PCB-Design
Die wichtigsten Spezifikationen für eine kürzlich entworfene zweischichtige starre Leiterplatte wurden dokumentiert, um die Überlegungen zum PCB-Design zu teilen.Die folgenden Details umfassen Materialien, Aufbau, Konstruktionsdetails, Statistiken, Bildformat, Qualitätsstandards und Kontaktinformationen.

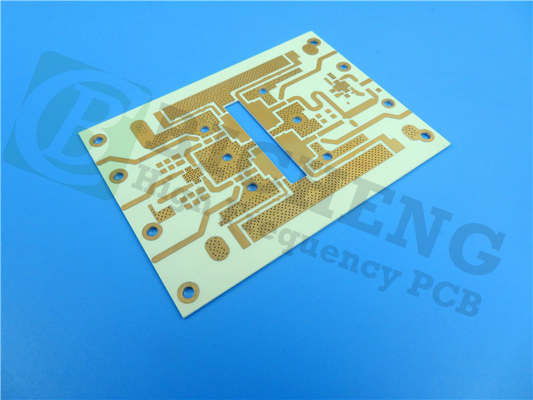

Als PCB-Material wurden RO4003C-Kohlenwasserstoff-Keramiklaminate gewählt, die thermische Stabilität über einen weiten Temperaturbereich von -40 °C bis +85 °C bieten.Aus Umweltschutzgründen wurden die Laminate bleifrei ausgewählt.
Es wurde ein 2-Lagen-Aufbau aufgebaut, wobei auf jeder Signallage fertiges Kupfer von 35 µm verwendet wurde.Als Kerndielektrikum wurde RO4003C mit einer Dicke von 32 mil (0,8 mm) ausgewählt.Dies führte zu einer Gesamtdicke der fertigen Platte von 0,9 mm.
Die Plattenabmessungen wurden mit 139 mm x 100 mm (6 Stück) angegeben, wobei eine Toleranz von +/- 0,15 mm zulässig ist.Um ein engeres Routing zu ermöglichen, wurde ein Mindestabstand von 4/4 mil festgelegt.Es wurde eine Mindestlochgröße von 0,5 mm festgelegt.Um die Kosten zu senken, wurden keine blinden oder vergrabenen Vias verwendet.Das fertige Kupfergewicht wurde auf allen Schichten auf 1 Unze (1,4 Mil) festgelegt.Zur Verbindung der Schichten wurde eine 1-mil-Durchkontaktierung verwendet.Die ENIG-Oberflächenbeschaffenheit wurde aufgrund der Lötbarkeit und Haltbarkeit ausgewählt.Aus Kostengründen wurden weder Lötstopplack noch Siebdruck verwendet.Zur Qualitätssicherung wurde eine 100%ige elektrische Prüfung vorgeschrieben.0,5 mm gefüllte Durchkontaktierungen wurden gemäß IPC-4761 Typ VII implementiert.
Die PCB-Statistik zeigt 97 Komponenten mit insgesamt 130 Pads, 49 Durchgangs-Pads, 81 SMT-Pads, 151 Vias und 17 Netzen für das Routing.
Für die Herstellung wurde das Gerber-Grafikformat RS-274X geliefert.Der Qualitätsstandard IPC-Klasse 2 wurde für die Anforderungen kommerzieller Produkte mit hoher Zuverlässigkeit entwickelt.
Alle technischen Fragen können an Sally Mao unter sales30@bichengpcb.com gerichtet werden, die bei Bedarf kontaktiert werden kann.
Bitte lassen Sie mich wissen, wenn Sie eine Überarbeitung eines Teils davon in einem eher passiven Ton oder Ausdruck wünschen.Weitere Änderungen nehme ich gerne vor.
Ansprechpartner: Miss. Sally Mao
Telefon: 86-755-27374847
Faxen: 86-755-27374947
