Rogers PWB RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210
Takonisches PWB TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4
Herkunftsort: | China |
Markenname: | Bicheng Technologies Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-XXXX-V1.25 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD 2.99-9.99 PER PIECE |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 10 Arbeitstage |
Zahlungsbedingungen: | T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Zahl von Schichten: | 1 Schicht, 2 Schicht, mehrschichtige, hybride Art (gemischt) | Glasepoxid:: | RO4003C Rogers |
---|---|---|---|
Abschließende Folie: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Abschließendes heig1.0-5.0mmht von PWB:: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Silber, OSP, etc. | Lötmittel-Masken-Farbe:: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
Farbe der Teillegende: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Test: | 100% früherer Versand elektrischen Tests |
Hallo jeder,

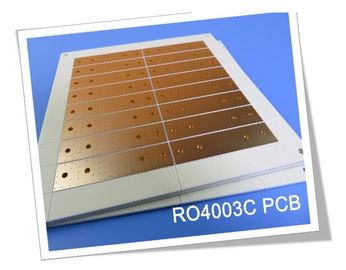

Heute werden wir Hochfrequenz-PWB vorstellen, das auf RO4003C-Laminaten errichtet wird.
RO4003C ist ein Glasfasergewebe verstärktes keramisch-gefülltes Laminat des Kohlenwasserstoffharzes von Rogers Corporation, der sehr ähnliche elektrische Eigenschaften zu PTFE hat und seine Herstellbarkeit Material des Epoxidharzes (Glasgewebe) ähnlich ist.
Lassen Sie uns jetzt die 5 Vorteile von RO4003C-Laminaten sehen.
1. Überlegene Hochfrequenzleistung
RO4003C-Materialien sind keramische gefüllte Laminate des Kohlenwasserstoffs, nicht PTFE, die entworfen sind, um überlegene Hochfrequenzleistung anzubieten.
2. Niedriger dielektrischer Verlust
Dämpfungsärme Ergebnisse in der ausgezeichneten elektrischen Leistung und erlaubt Anwendungen mit hohen Arbeitsfrequenzen.
3. Stabile elektrische Eigenschaften gegen Frequenz
RO4003C-Material besitzt die Eigenschaften von Rf-Mikrowellenstromkreisen, von zusammenpassenden Netzen und von kontrollierten Widerstandfernleitungen.
4. Niedriger thermischer Koeffizient der Dielektrizitätskonstante
Dieses lässt das RO4003C ausgezeichnete Masshaltigkeit, ein Eigentum, das für gemischten dielektrischen mehrschichtigen PCBs-Bau benötigt werden und zuverlässiges ausstellen überzogen durch Löcher.
5. Kosten
RO4003C-Laminate können unter Verwendung der Standard-Prozesse FR-4 fabriziert werden, worden erfordern nicht speicalized über Vorbereitung prcoesses, können durch automatisierte Verladesysteme und Schrubbendie ausrüstung verarbeitet werden, die für kupfernes Vorbereiten der Oberfläche benutzt wird. Dieses erlauben Eigenschaften es können in der Volumenherstellung verwenden und konkurrenzfähig Preis erhalten.
PWB-Fähigkeit
PWB-Material: | Keramische Laminate des glasverstärkten Kohlenwasserstoffs |
Code: | RO4003C |
Dielektrizitätskonstante: | 3,38 ±0.05 (Prozess) |
3,55 (Entwurf) | |
Schichtzählung: | 1 Schicht, 2 Schicht, mehrschichtige, hybride Art (gemischt) |
Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
PWB-Stärke: | 10mil (0.254mm), 20mil (0.508mm) |
30mil (0.762mm), 60mil (1.524mm) | |
PWB-Größe: | ≤400mm X 500mm |
Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionszinn, OSP, etc. |
Doppeltes versah Leiterplatten auf RO4003C sind verfügbar in einer Vielzahl von Stärken, wie 12mil, 16mil, 20mil, 32mil und 60mil mit Seiten. Es hat in einer Vielzahl von typischen und nicht traditionelen Mikrowellen-/Hochfrequenzanwendungen, wie Basisstationsantennen, Endverstärkern, RFID, Radar und Sensoren etc. verwendet.
Die grundlegende Farbe von RO4003C PWB ist weiß.
Mehrschichtige Leiterplatten auf RO4003C sind in der Anwendung des hohen Zuverlässigkeitsaerospaces weitverbreitet und seine prepreg Schicht ist auch Rogers-Bindemittel ---RO4450F.
Um Produktionskosten zu sparen aber Signalverlust in der Hochfrequenzumwelt nicht zu verringern, kam Mischdruckproduktion mit FR-4 in Sein. Zur Zeit ist die Technologie der Mischleiterplatte reif und im Markt populär.
Wir spezialisieren, uns herein Sie mit Prototyp, kleinen Reihen und Massenproduktionsservice zu versehen.
Wenn Sie irgendwelche Anforderungen an diese Art von PWB haben, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.
Danke für Ihre Lesung.
