Rogers PWB RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210
Takonisches PWB TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4
Herkunftsort: | China |
Markenname: | Bicheng Enterprise |
Zertifizierung: | UL |
Modellnummer: | BIC-002-V0.2 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD 2.99-6.99 PER PIECE |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 10 Arbeitstage |
Zahlungsbedingungen: | T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Zahl von Schichten: | 2 | Glasepoxid:: | RO4350B 20mil (0.508mm), Tg 288℃ |
---|---|---|---|
Abschließende Folie: | 1,5 Unze | Abschließende Höhe von PWB:: | 0,6 Millimeter ±10% |
Oberflächenende: | Immersions-Gold (Nickel 81,1%) 2µ“ über 100µ“ | Lötmittel-Masken-Farbe:: | grün |
Farbe der Teillegende: | weiß | Test: | 100% früherer Versand elektrischen Tests |

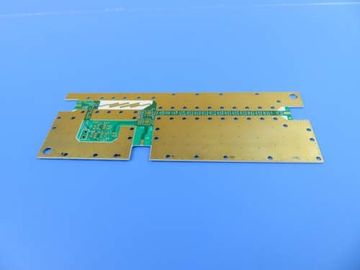

Hochfrequenz-PWB RO4350B 20 Mil 2 Schicht mit Immersions-Gold
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Hochfrequenz-PWB errichtet auf RO4350B für die Anwendung von Rf-Modul. Es ist ein 2 Schicht Rf-PWB-Brett bei 0,6 Millimeter stark. Es ist Immersionsgoldende mit Lötmittel Maske und Silkscreen von Taiyo. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 10 Bretter für Versand verpackt.
Eigenschaften und Nutzen
Niedrigwasserabsorbierbarkeitseinfluss-Dielektrizitätskonstante und dielektrischer Verlust weniger an der Feuchtigkeit.
Hitzebeständigkeit, Chemikalienbeständigkeit, Schlagfestigkeit und Schalenstärke sind gut.
Der Temperaturkoeffizient der Dielektrizitätskonstante gehört zu dem niedrigsten jedes möglichen Leiterplattematerials und macht es ideal für temperaturempfindliche Anwendungen.
ENIG hat guten Oxidationswiderstand und gute Wärmeableitung.
DDU-Haus-Hausversand mit wettbewerbsfähigen Versandkosten,
Konstruktive Gestaltung verhindert Probleme am Auftreten in der Vorproduktion.
Einschaltzeit-Service
Die Erfahrung mehr als 15 Jahre
Spitzentechnologie
Anwendung
Antenne, Multicouplerkombinator, Innenwandbehangantenne, Duplexer
Parameter- und Leistungsblatt
PWB-GRÖSSE | 16 x 83mm=1PCS |
BRETT-ART | |
Zahl von Schichten | Doppelt versah PWB, 2 Schicht PWB mit Seiten |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | nein |
SCHICHT STACKUP | Kupfer ------- Oberschicht 35um (1oz) +plate |
RO4350B 20mil (0.508mm) | |
Kupfer ------- Schicht 35um (1oz) +plate BOT | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 5.98mil/6.18mil |
Minimale/maximale Löcher: | 0.3/3.2mm |
Zahl von verschiedenen Löchern: | 5 |
Zahl von Bohrlöchern: | 431 |
Zahl von Ausfräsungen: | 0 |
Zahl von internen Ausschnitten: | nein |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Glasepoxid: | RO4350B 20mil (0.508mm), Tg 288℃ |
Abschließende Folie extern: | 1.5oz |
Abschließende Folie intern: | 0oz |
Abschließende Höhe von PWB: | 0.6mm ±0.1 |
ÜBERZIEHEN UND BESCHICHTEN | |
Oberflächenende | Immersions-Gold (Nickel 81,1%) 2µ“ über 100µ“ |
Löten Sie Maske, auf zuzutreffen: | Spitzen- und unter, Minimum 12micron |
Lötmittel-Masken-Farbe: | Grün, LP-4G G-05, Nanya lieferte |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Wegewahl |
MARKIERUNG | |
Seite der Teillegende | SPITZE |
Farbe der Teillegende | Weiß, S-380W, Taiyo Supplied. |
Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
ÜBER | Überzogen durch Loch (PTH) |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" (0.15mm) |
Brettüberzug: | 0,0030" (0.076mm) |
Bohrgerättoleranz: | 0,002" (0.05mm) |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
Über uns
Bicheng PWB, ein einzigartiger Leiterplattelieferant, der in Shenzhen China angesiedelt wird, dient weltweite Kunden, da es im Jahre 2003 geboren ist. Bei Bicheng läuft jede Reihe von PWB elektrischen Test, AOI-Inspektion, Hochspannungstest, Widerstandsteuertest, Dünnschliff, Lötmittelfähigkeitstest, Wärmebelastungstest, Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzungstest etc. durch. Schließlich ist sie wie ein schönes an Ihre Hände geliefert zu werden Geschenk.
Unterschiedliche für Ihre Anforderungen zu entsprechen Betriebsskala,
16000-Quadratmeter-Fabrikgebäude
30000-Quadratmeter-Monatsfähigkeit
8000 Arten PWB pro Monat
ISO9001, ISO14001, TS16949, UL bestätigte
Vielzahl von PWB-Technologie, zum der Marktnachfragen abzudecken
HDI-Brett
Schweres kupfernes Brett
Hybrides materielles Brett
Vorhänge über Brett
Hochfrequenzbrett
Metallkernbrett
Immersionsgoldbrett
Mehrschichtiges Brett
Rückwandbrett
Goldgriffbrett
Umfassender Verkaufsservice-Vorverkauf, im Verkauf und nach Verkauf.
Schnelle CADCAM Prüfung und freies PWB-Zitat
Kostenloses PWB-panelization
Prototyp PWB-Fähigkeit
Massenproduktionsfähigkeit
Schnelle Umkehrproben
Kostenloser PWB-Test
Feste Kartonverpackung
