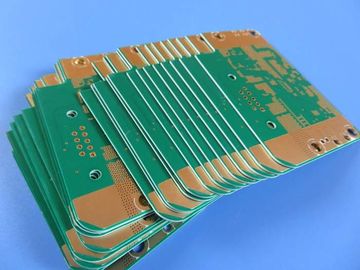

4 Schicht-Leiterplatte errichtet auf 0,01" (0.254mm) RO4350B + FR4
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art 4 Schicht hybrides PWB mischte 0.254mm (10 Mil) RO4350B und 0.36mm FR-4 für die Anwendung von Hochgeschwindigkeitsservern.
Grundspezifikationen
Grundmaterial: RO4350B 0,254 Millimeter + FR4 0,36 Millimeter + pp. 0,36 Millimeter
Schichtzählung: 4 Schichten
Art: Einzelnes einzelnes Brett
Format: 108mm x 36mm = 1 Art = 1-teilig
Oberflächenende: Immersionsgold
Kupfernes Gewicht: Äußeres inneres Schicht 35 der Schicht 35 μm/μm
Lötmittel-Maske/Legende: Grün/weiß
Abschließende PWB-Höhe: 1,3 Millimeter
Standard: Klasse 2 IPC 6012
Verpackung: 25 Stücke werden für Versand verpackt.
Vorbereitungs- und Anlaufzeit: 10 Werktage
Haltbarkeitsdauer: 6 Monate
Eigenschaften und Nutzen
RO4350B weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf. Dieses macht es ein ideales Substrat für Breitbandanwendungen;
SI-Leistungsverbesserung über StapelUPS mit allem Brett FR4;
Kostenaufstellung über StapelUPS mit allem dämpfungsärmen Material;
Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzungstest;
Das Treffen Ihres PWBs braucht vom Prototyp zur Massenproduktion;
UL, ISO14001, TS16949 bestätigte;
Lieferung rechtzeitig: >98%
Kundenbeanstandungsrate: <1>
Anwendung
UHF-Radio, Interferenzfilter, Innenwandbehangantenne, Kombinator
Parameter- und Leistungsblatt
| PWB-GRÖSSE |
108 x 36mm=1PCS |
| BRETT-ART |
Mehrschichtiges PWB |
| Zahl von Schichten |
4 Schichten |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
JA |
| SCHICHT STACKUP |
Kupfer ------- 18µm (0,5 Unze) +plate Oberschicht |
| RO4350B 0.254mm |
| Kupfer ------- 18µm |
| Prepreg 0.36mm |
| Kupfer ------- 35µm |
| FR-4 Kern 0.36mm |
| Kupfer ------- 18µm (0.5oz) + Platte BOT Schicht |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
Mil 9,8 Mil/5,8 |
| Minimale/maximale Löcher: |
0,3 Millimeter/2,6 Millimeter |
| Zahl von verschiedenen Löchern: |
5 |
| Zahl von Bohrlöchern: |
112 |
| Zahl von Ausfräsungen: |
0 |
| Zahl von internen Ausschnitten: |
NEIN |
| Widerstand-Steuerung: |
nein |
| Zahl des Goldfingers: |
0 |
| BRETT-MATERIAL |
|
| Glasepoxid: |
RO4350B Tg280℃, äh<3>
|
| Abschließende Folie extern: |
1,0 Unze |
| Abschließende Folie intern: |
1 Unze |
| Abschließende Höhe von PWB: |
1,3 Millimeter ±10% |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Immersionsgold |
| Löten Sie Maske, auf zuzutreffen: |
SPITZEN- und unter, 15 Mikrometer Minimum |
| Lötmittel-Masken-Farbe: |
Grün, PSR-2000GT600D, Taiyo Supplied. |
| Lötmittel-Masken-Art: |
LPSM |
| CONTOUR/CUTTING |
Wegewahl |
| MARKIERUNG |
|
| Seite der Teillegende |
Spitze und Unterseiten |
| Farbe der Teillegende |
Weiß, IJR-4000 MW300, Taiyo-Marke |
| Hersteller Name oder Logo: |
Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER |
Überzogen durch Loch (PTH), minimale Größe 0.3mm. |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" |
| Brettüberzug: |
0,0029" |
| Bohrgerättoleranz: |
0,002" |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
Qualitäts-Politik
Bicheng hat Reihe Managementverfahren und -ansätze entwickelt, um zu versichern, dass PCBs gemäß den Anforderungen der Kunden, einschließlich der Auswahl der Verkäufer, der Inspektion des im Entstehen befindliches Werk (WIP), abgehenden der Lieferungsinspektion und des Kundendiensts etc. sind.
Bewertung und Rechnungsprüfung von Lieferanten
Lieferanten müssen durch Bicheng ausgewertet werden. Darüber hinaus bewertet Bicheng und zu ordnen erfüllen Lieferanten jedes Jahr, um den gelieferten Materialien zu garantieren Bichengs Bedingungen. Außerdem Bicheng ununterbrochen Lieferanten entwickeln und sie überwachen, um ihr Qualitäts- und Umweltmanagement zu verbessern, das auf den Systemen von ISO9001 u. von ISO14001 basiert.
Vertrags-Bewertung
Bicheng wiederholt und überprüft die Anforderungen des Kunden, zu überprüfen, ob wir die Fähigkeit haben, zum der Anforderungen der Kunden einschließlich Spezifikationen, Lieferung und andere Nachfragen vor dem Annehmen eines Auftrages gerecht zu werden.
Herstellung, Rechnungsprüfung und Steuerung von Herstellungsdaten.
Wenn Entwurfsdaten und Spezifikationen der Kunden zu unserer Marktabteilung zur Verfügung gestellt werden, muss Bicheng alle Anforderungen überprüfen. Dann wandeln Sie die Entwurfsdaten in Herstellungsdaten durch Nocken um. Schließlich wird eine Herstellungsanweisung (MI) entsprechend dem wirklichen Herstellungsverfahren und den Technologien für Herstellungsabteilung als die Basis für tatsächliche Herstellung erzeugt. MI muss von den unabhängigen Ingenieuren und VON QA-Ingenieuren vor Frage wiederholt werden.
Ankommende materielle Qualitätskontrolle
Vor der Einlagerung alle Materialien müssen kontrolliert werden. Wir stellten eine Reihe strenges Kontrollverfahren und Anweisung, die ankommenden Materialien zu steuern her. Außerdem garantieren verschiedene genaue Untersuchungsinstrumente und Apparate der Fähigkeit, um das Material gut zu beurteilen oder nicht. Wir geben Material mit FIFOprinzip heraus und geben heraus „Warnung“ für das Material, das die Haltbarkeitsdauer erreicht, um sicherzustellen, dass die Materialien oben vor Ende benutzt werden.
Steuerung des Produktionsverfahrens
Rechte Herstellungsanweisung (MI), umfassendes Ausrüstungsmanagement und Wartung und prozesskontrollierte, strenge WIP-Inspektion und die Überwachung sowie die Arbeitsanweisung, die den, ganzen Herstellungsprozeß ganz zu machen steuerten total.
Abschließende Steuerung und Inspektion
Alles PCBs muss den offenen und kurzen Test sowie die Sichtprüfung durchgelaufen werden führte nachher die spezifizierten körperlichen Tests. Wir besitzen verschiedenes modernes Testgerät einschließlich besonders angefertigt, Sondenfliegen-Testmaschinen, um zu garantieren, dass jedes PWB geprüftes 100% ist.
Produkt-Lieferungs-Rechnungsprüfung
Wir gründeten eine engagierte FQA-Abteilung, um die PWB-Produkte entsprechend des den Spezifikationen und den Anforderungen Kunden zu kontrollieren, indem wir probierten. Qualifiziertes PCBs werden verpackt werden.
FQA muss eine 100% Rechnungsprüfung der Lagerverpackung und der Versandprodukte, einschließlich Produktzahl auch durchführen, Kundenzahl, die Produktquantität und Adresse vor Versand und so weiter versenden.
Kundendienst
Wir gründeten ein Berufskundendienstteam, um mit Kunden und fristgerechtem Abkommen mit den Kundenfeedbacks proaktiv uns zu verständigen. Wir konzentrieren in hohem Grade uns auf den Bedarf der Kunden und die Kundennachfragen zu verstehen, fristgerecht, um die Politik von Kundendienst- und PWB-Produktanforderungen zu justieren.
