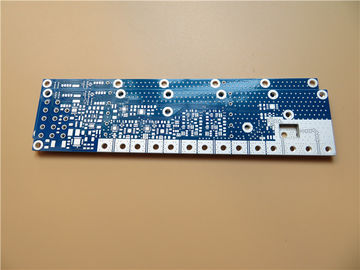

4 Schicht hybrides PWB mit RO4003C + FR4 kombinierte
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Hochfrequenz-PWB errichtet auf RO4003C und FR4, die für die Anwendung des analogen Übermittlers kombiniert werden. Es ist ein 4 Schicht Rf-PWB-Brett bei 1,1 Millimeter stark. Es ist Immersionssilberende mit blauer Lötmittelmaske und weißem Silkscreen. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 20 Bretter für Versand verpackt.
Eigenschaften und Nutzen
Die Eigenschaft des niedrigen dielektrischen Verlustes macht den Signalverlust an einem untergeordneten, das die Signalübertragung von der ganzen Ausrüstung ausgezeichnet herstellt.
Stabiler elektrischer Koeffizient der Dielektrizitätskonstante.
Abblätterung der kupfernen Folie wird nicht durch die Änderung der Kälte und der Hitze wegen der Übereinstimmung mit dem Koeffizienten der thermischen Expansion der kupfernen Folie verursacht.
Immersionsgold hat das ausgezeichnete Oberflächen-planarity, besonders hilfreich für PCBs mit BGA-Paketen oder sogar CSP brachte Komponenten an, um Durchfallquote während der Versammlung und des Lötens zu verringern.
PWB-Herstellung ist ausschließlich gemäß der erforderlichen Spezifikationen.
Erfüllen Ihres Leiterplattebedarfs von PWB-Erstausführung, Massenproduktion anzuhäufen.
Verringern Sie Herstellungskosten von modernem Ausrüstungsimport, Arbeitskrafttraining und Technologieverbesserung und -management.
Internationale Zustimmungen
RoHS-Materialien
Anwendung
UHF-Radio, Richtkoppler, analoger Übermittler, Basisstationsantenne
Parameter- und Leistungsblatt
| PWB-GRÖSSE |
70 x 12mm=1PCS |
| BRETT-ART |
Hybrides PWB |
| Zahl von Schichten |
Mehrschichtiges PWB, 4 Schicht PWB |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
NEIN |
| SCHICHT STACKUP |
Kupfer ------- Oberschicht 35um (1oz) +plate |
| RO4003C 0.203mm (8 Mil) |
| Kupfer ------- 35um (1oz) MidLayer 1 |
| FR-4 0,50 Millimeter |
| Kupfer ------- 35um (1oz) MidLayer 2 |
| FR-4 0,20 Millimeter |
| Kupfer ------- Schicht 17um (0.5oz) +plate BOT |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
Mil 5 Mil/6 |
| Minimale/maximale Löcher: |
0.3/5.5 Millimeter |
| Zahl von verschiedenen Löchern: |
8 |
| Zahl von Bohrlöchern: |
97 |
| Zahl von Ausfräsungen: |
0 |
| Zahl von internen Ausschnitten: |
1 |
| Widerstand-Steuerung: |
nein |
| Zahl des Goldfingers: |
0 |
| BRETT-MATERIAL |
|
| Glasepoxid: |
RO4003C 0,203 Millimeter (8 Mil) und FR-4 0,20 Millimeter kombinierte |
| Abschließende Folie extern: |
1oz |
| Abschließende Folie intern: |
1oz |
| Abschließende Höhe von PWB: |
1.1mm ±0.11 |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Immersions-Silber |
| Löten Sie Maske, auf zuzutreffen: |
Spitze und Unterseite |
| Lötmittel-Masken-Farbe: |
Blau, KSM-6189BL04/KSM-19H01 |
| Lötmittel-Masken-Art: |
LPSM |
| CONTOUR/CUTTING |
Wegewahl |
| MARKIERUNG |
|
| Seite der Teillegende |
Spitze |
| Farbe der Teillegende |
Weiß |
| Hersteller Name oder Logo: |
N/A |
| ÜBER |
Überzogen durch Loch (PTH), über offenes |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" (0.15mm) |
| Brettüberzug: |
0,0030" (0.076mm) |
| Bohrgerättoleranz: |
0,002" (0.05mm) |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
Unsere Treiberschaltung verschalt Fähigkeiten 2021
Blinde vias, begrabene vias
Flex-PWB
Schwere kupferne Bretter 10oz
Hoher Tg, hohes CTI-Material
Hybrides FR-4 und Hochfrequenzmaterial
Widerstand steuerte PWB
Ipc-Klasse 2, IPC-Klasse 3
Bleifreies PWB (RoHS konform)
Mehrschichtiges PCBs zu den Schichtbrettern des Kupfers 32+
Metallkern PWB (MCPCB)
PWB-Materialien – FR-4, Polyimide, Rogers u. mehr
RoHS konformer PWB-Hersteller
Steifes Flex-PWB
Rf-PWB/Hochfrequenz-PWB
Durch-Loch, BGA, Goldfinger, Randhaube
Über-in-Auflage, gefüllte vias
IATF16949, ISO14001 (2004), ISO9001 (2008), UL bestätigte
Unsere Dienstleistungen
Fokus auf Prototypen, kleine Reihen, Massenproduktion
Schneller Rücklauf, Doppeltes versah PWB 24 Stunden verfügbar mit Seiten.
