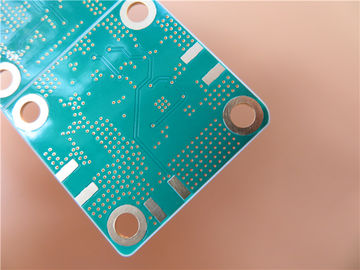

Immersions-Gold-Rf-PWB errichtet auf RO4350B 30mil mit dem 2 Schicht-Kupfer
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Doppelschicht PWB, das auf Substrat 30mil RO4350B mit Tg 280°C für die Anwendung der Antenne WiFi errichtet wird. Es ist 0,8 Millimeter mit weißem Silkscreen (Taiyo) auf grüner Lötmittelmaske (Taiyo) und Immersionsgold auf Auflagen stark. Alle vias sind mit Offen-Lötmittelmaske entworfen. Das Grundmaterial ist von Rogers, der 2 Entwürfe 2 herauf PCBs pro Platte liefert, um Kosten zu sparen. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 50 Platten für Versand verpackt.
Eigenschaften und Nutzen
Widerstand der guten hohen Temperatur und der niedrigen Temperatur. (- 192℃-260℃)
RO4350B weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf. Dieses macht es ein ideales Substrat für Breitbandanwendungen.
Stabiler elektrischer Koeffizient der Dielektrizitätskonstante.
Immersionsgold hat das ausgezeichnete Oberflächen-planarity, besonders hilfreich für PCBs mit BGA-Paketen oder sogar CSP brachte Komponenten an, um Durchfallquote während der Versammlung und des Lötens zu verringern.
Hochspannungstest, Widerstandsteuertest, Dünnschliff, Lötmittelfähigkeitstest,
Rechte Herstellungsanweisung (MI),
Lieferung rechtzeitig: >98%
Geeignete Produktrate der ersten Produktion: >95%
Konkurrenzfähiger Preis
Anwendung
Teiler, Variocoupler, Mikrobandleiterantenne, 3G Antenne, Relaisstationen, Rf schaltet
Parameter- und Leistungsblatt
| PWB-GRÖSSE |
35 x 77 Entwürfe mm=2 = 2PCS |
| BRETT-ART |
Doppeltes versah PWB mit Seiten |
| Zahl von Schichten |
2 Schichten |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
NEIN |
| SCHICHT STACKUP |
Kupfer ------- Oberschicht 35um (1 Unze) +plate |
| RO4350B 0.762mm |
| Kupfer ------- Schicht 35um (1 Unze) +plate BOT |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
Mil 6 Mil/6 |
| Minimale/maximale Löcher: |
0,3 Millimeter/5,6 Millimeter |
| Zahl von verschiedenen Löchern: |
2 |
| Zahl von Bohrlöchern: |
182 |
| Zahl von Ausfräsungen: |
0 |
| Zahl von internen Ausschnitten: |
0 |
| Widerstand-Steuerung: |
nein |
| Zahl des Goldfingers: |
0 |
| BRETT-MATERIAL |
|
| Glasepoxid: |
RO4350B Tg288℃, äh<3>
|
| Abschließende Folie extern: |
1 Unze |
| Abschließende Folie intern: |
1 Unze |
| Abschließende Höhe von PWB: |
0,8 Millimeter ±0.08 |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Immersionsgold (23,3%) 0.05µm vorbei 3µm Nickel |
| Löten Sie Maske, auf zuzutreffen: |
SPITZEN- und unter, Minimum 12micron |
| Lötmittel-Masken-Farbe: |
Grün, PSR-2000GT600D, Taiyo Supplied. |
| Lötmittel-Masken-Art: |
LPSM |
| CONTOUR/CUTTING |
Verlegung, v-geschnitten |
| MARKIERUNG |
|
| Seite der Teillegende |
SPITZEN- und unter. |
| Farbe der Teillegende |
Weiß, IJR-4000 MW300, Taiyo-Marke |
| Hersteller Name oder Logo: |
Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER |
Überzogen durch Loch (PTH), minimale Größe 0.3mm. |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" |
| Brettüberzug: |
0,0029" |
| Bohrgerättoleranz: |
0,002" |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
