Kurze Einleitung
RO4350B-ist Hochfrequenzstromkreis-Material glasverstärkter Kohlenwasserstoff/die keramischen Laminate (nicht PTFE) bestimmt für die empfindliche Leistung, Großserien-kommerzielle Anwendungen. Z.Z. versah Doppeltes mit Seiten und mehrschichtige RO4350B PWBs sind bei Bicheng-Firma verfügbar. Verdoppeln Sie mit Seiten versehenes RO4350B PWB mit Stärke 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) und 60mil (1.524mm) sind die Bestseller. Wir erbringen Prototypläufe, kleine Reihen und Massenproduktionsdienstleistungen.
Vorteile
1) Ausgezeichnete Hochfrequenzleistung wegen der niedrigen dielektrischen Toleranz und des Verlustes;
2) Ausgezeichnete Masshaltigkeit.
3) Niedriger thermischer Koeffizient der Dielektrizitätskonstante;
4) Niedrige Z-Achsenexpansion;
5) Niedriger auf gleicher Ebene Expansionskoeffizient;
6) Stabile elektrische Eigenschaften verus Frequenz;
Anwendungen
1) Abschwächer, automatische Torinduktion;
2) LNB für direkte Sendungssatelliten;
3) Mikrobandleiterantenne, Verbreitungsspektrum;
4) Mikrobandleiter und zelluläre Basisstationsantennen und Endverstärker;
5) Rf-Umbau-Nr.
6) Verbreitungsspektrum-Kommunikationssysteme
7) Stammverstärker, Teilermodul etc.

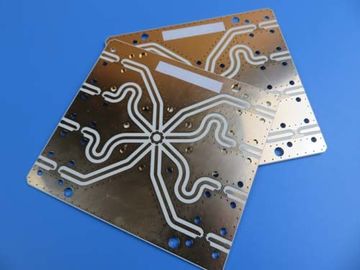

PWB-Fall: Verdoppeln Sie mit Seiten versehenes PWB, das auf 10 Mil RO4350B mit Immersions-Gold errichtet wird
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art doppeltes mit Seiten versehenes PWB, das auf Substrat 10mil RO4350B mit Tg 280°C für die Anwendung von Radar Rf errichtet wird. Seine fertige Stärke ist 0.3mm und Kupfer 1oz. Weißer Silkscreen und grüne Lötmittelmaskenabdeckungs Seiten und das überzogene Immersionsgold sind auf Auflagen. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Jede 25 Platten werden für Versand verpackt.
Eigenschaften und Nutzen
RO4350B weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf. Dieses macht es ein ideales Substrat für Breitbandanwendungen;
Ausgezeichnete Hochfrequenzleistung wegen der niedrigen dielektrischen Toleranz und des Verlustes;
Zeit der langen Lagerung, kann sie für mehr als 1-jähriges im Vakuumbeutel gespeichert werden;
SMT-Prozess ist gegen das Aufschmelzlöten beständig, das gegen Überarbeitung beständig ist;
16000-Quadratmeter-Werkstatt;
UL, ISO14001, TS16949 bestätigt;
Strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung;
Schnelle CADCAM Prüfung und freies PWB-Zitat;
Konkurrenzfähiger Preis;
Anwendung
Ausgeglichener Mischer, Fotokupplung, solide Bedienschalterinduktion, Multicoupler
Parameter- und Leistungsblatt
PWB-GRÖSSE |
91 x 62mm=1PCS |
BRETT-ART |
Doppeltes versah PWB mit Seiten |
Zahl von Schichten |
2 Schichten |
Oberflächenberg-Komponenten |
JA |
Durch Loch-Komponenten |
JA |
SCHICHT STACKUP |
Kupfer ------- Oberschicht 35um (1 Unze) +plate |
RO4350B 0.254mm (10 Mil) |
Kupfer ------- 35um (1oz) + Platte BOT Schicht |
TECHNOLOGIE |
|
Minimale Spur und Raum: |
Mil 4 Mil/4 |
Minimale/maximale Löcher: |
0,3 Millimeter/4,2 Millimeter |
Zahl von verschiedenen Löchern: |
9 |
Zahl von Bohrlöchern: |
101 |
Zahl von Ausfräsungen: |
0 |
Zahl von internen Ausschnitten: |
0 |
Widerstand-Steuerung: |
nein |
Zahl des Goldfingers: |
0 |
BRETT-MATERIAL |
|
Glasepoxid: |
RO4350B Tg280℃, äh<3>
|
Abschließender Folie External: |
1,5 Unze |
Abschließende Folie intern: |
N/A |
Abschließende Höhe von PWB: |
0,3 Millimeter ±0.1 |
ÜBERZUG UND BESCHICHTUNG |
|
Oberflächenende |
Immersionsgold |
Lötmittel-Maske treffen auf zu: |
SPITZE, Minimum 12micron |
Lötmittel-Masken-Farbe: |
Grün, PSR-2000GT600D, Taiyo lieferte. |
Lötmittel-Masken-Art: |
LPSM |
CONTOUR/CUTTING |
Verlegung |
MARKIERUNG |
|
Seite der Teillegende |
SPITZE |
Farbe der Teillegende |
Weiß, IJR-4000 MW300, Taiyo-Marke |
Hersteller-Name oder Logo: |
Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
ÜBER |
Überzogen durch Loch (PTH), minimale Größe 0.3mm. |
FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ |
|
Entwurfsmaß: |
0,0059" |
Brettüberzug: |
0,0029" |
Bohrgerättoleranz: |
0,002" |
TEST |
100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH |
Weltweit global. |
