Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0118-V1.18 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD40~50 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 4-5 Werktage |
Zahlungsbedingungen: | T / T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Aluminiumkern: | 1W / Dielektrisches Material 75um M | Abschließende Höhe von PWB: | 1.6mm ±0.16 |
---|---|---|---|
Abschließender Folie External: | 1oz | Oberflächengüte: | Lötendes Planieren der Heißluft (HASL), bleifrei |
Lötmittelmaskenfarbe: | Weiß | Farbe der Teillegende: | Schwarz |
Test: | 100% früherer Versand elektrischen Tests |
Produktprofil
1,1 allgemeine Beschreibung

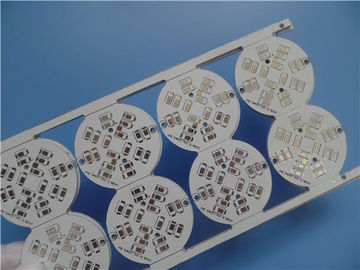

Dieses ist eine Art Aluminium PWB für die Anwendung von Led Beleuchtung. Es ist ein einlagiges
MCPCB-Brett bei 1,6 Millimeter stark mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte
ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Es hat pro Klasse IPC 6012 fabriziert
2 unter Verwendung gelieferter Gerber-Daten. 20 Platten werden für Versand verpackt.
1,2 Eigenschaften und Nutzen
A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G., berichtigen Sie Herstellungsanweisung (MI),
H., sind ganzer Herstellungsprozeß total kontrolliert.
I. DDU-Haus-Hausversand mit wettbewerbsfähigen Verschiffenkosten,
Versandart J. Diversified
K., konkurrenzfähiger Preis
L., Berufs- und erfahrene Ingenieure
1,3 Anwendung
Modulaluminium PWB, Energiemodul, Büroautomationsausrüstung, Beleuchtung im Freien
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 160 x 83 mm=8 PCS (Einplatinendurchmesser 38 Millimeter) |
BRETT-ART | Aluminium PWB, IMS-PWB, MCPCB |
Zahl von Schichten | Einseitiges PWB |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
1W/MK dielektrisches Material 75um | |
Aluminium 6061 1.6mm | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 39.37mil/38mil |
Minimale/maximale Löcher: | 2 |
Zahl von verschiedenen Löchern: | 1 |
Zahl von Bohrlöchern: | 4 |
Zahl von Ausfräsungen: | 0 |
Zahl von internen Ausschnitten: | 0 |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Aluminiumkern: | 1W / Dielektrisches Material 75um M |
Thermischer Widerstand (°C/W) | ≤0.45 |
Durchbruchsspannung (VDC) | 4000 |
Abschließender Folie External: | 1oz |
Abschließende Folie intern: | 0oz |
Abschließende Höhe von PWB: | 1.6mm ±0.16 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende | Lötendes Planieren der Heißluft (HASL), bleifrei, Sn>=2.54µm |
Lötmittel-Maske treffen auf zu: | SPITZE, Minimum 12micron |
Lötmittel-Masken-Farbe: | Weiß, Taiyo PSR400 WT02 |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | SPITZE |
Farbe der Teillegende | Schwarzes |
Hersteller-Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
ÜBER | Nicht überzogen während des Lochs (NPTH) |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" |
Brettüberzug: | 0,0029" |
Bohrgerättoleranz: | 0,002" |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
