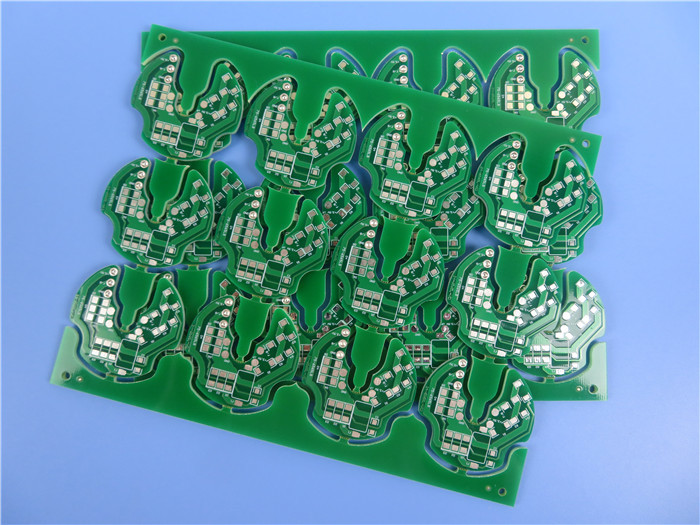

Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern

Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern

  • Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern
  • Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern
  • Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern
  • Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern
  • Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern
Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern
Produktdetails:
Herkunftsort: China
Markenname: Bicheng Technologies Limited
Zertifizierung: UL
Modellnummer: BIC-499-V8.0
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD9.99-99.99 Per Piece
Verpackung Informationen: Vakuum
Lieferzeit: 7 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 45000 Stücke pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Glasepoxid: FR-4 Abschließende Höhe von PWB: 2,0 Millimeter ±0.2mm
Abschließende Folie extern: 1.0oz Oberflächenende: HASL WENN
Lötmittel-Masken-Farbe: Grün Farbe der Teillegende: Weiß
Zahl von Schichten: 1 Test: 100% früherer Versand elektrischen Tests

Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Allgemeine Einleitung

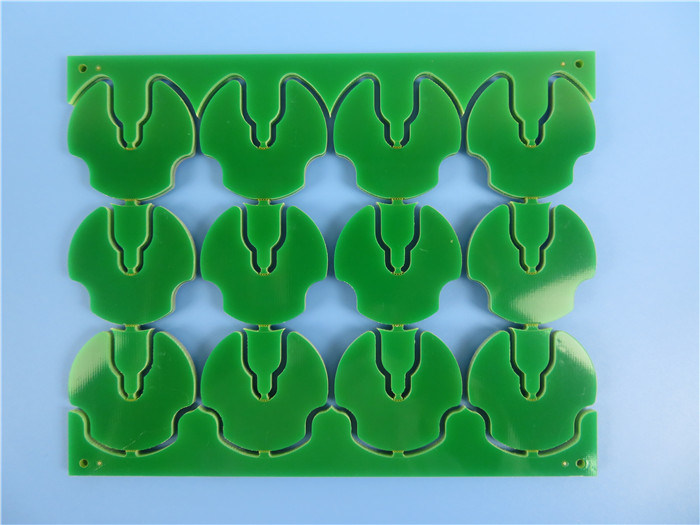

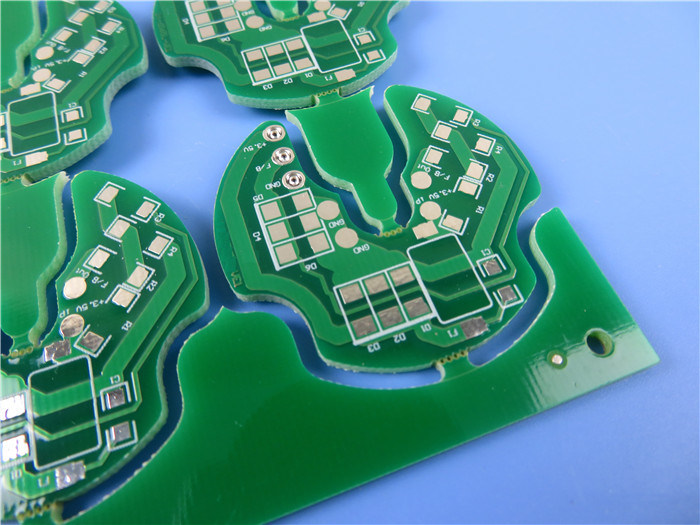

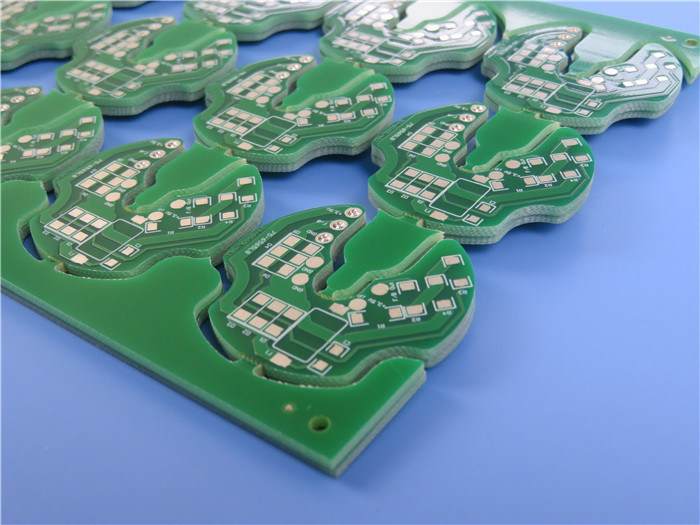

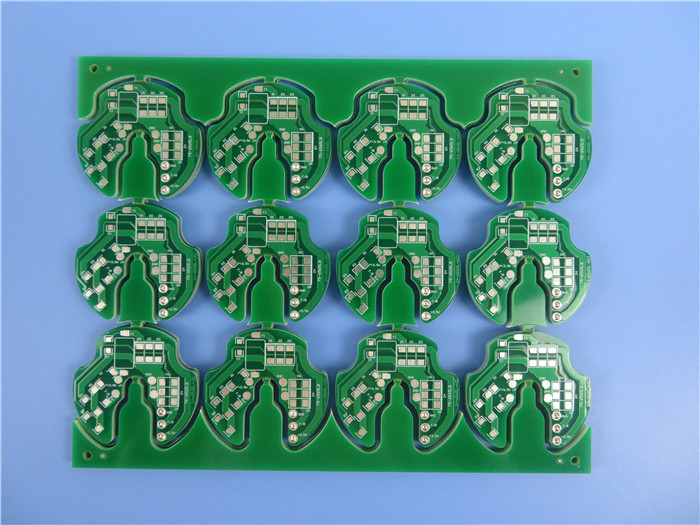

Dieses ist eine Art einseitige Leiterplatte, die auf Substrat FR-4 mit CTI 600V errichtet wird. Es ist ein 2.0mm starkes PWB mit einfachen Bahnen, grüner Lötmittelmaske und weißem Silkscreen. Das Oberflächenende auf Auflagen ist die planierende Heißluft, bleifreie Art. Es gibt 3 angesenkte Löcher, die auf einer Bahn ausgerichtet sind. Das Gremium enthält 12 einzelne Bretter.



PWB-Spezifikationen

Einzelteil Beschreibung Wert
1. Laminat Materielle Art FR-4 CTI 600V
Tg 135℃
Lieferant KB
Stärke 1.9-2.0mm
Stärke 2.Plating Loch-Wand /
Äußeres Kupfer 41.09µm
Inneres Kupfer /
Maske 3.Solder Materielle Art TAIYO/PSR-2000GT600D
Farbe Grün
Starrheit (Bleistift-Test) 5H
S/M Thickness 20.11µm
Standort Beide Seiten
4. Teilkennzeichen Materielle Art IJR-4000 MW300
Farbe Weiß
Standort C/S
6. Identifizierung UL-Kennzeichen JA
Datums-Code 2121
Mark Location Lötseite
7. Oberflächenende Methode HASL bleifrei
Tin Thickness 6.57µm
8. Normativeness RoHS O.K.
REICHWEITE O.K.
Ring 9.Annular Min. Linienbreite (Mil) 4.8mil
Min. Spacing (Mil) 5.2mil
12. Funktion Elektrischer Test 100% DURCHLAUF
13. Auftritt Ipc-Klassen-Niveau IPC-A-600J &6012D Klasse 2
Sichtprüfung IPC-A-600J &6012D Klasse 2
Verzerrung und Torsion 0,21%
14. Zuverlässigkeitsprüfung Band-Test Keine Schale
Löslicher Test Keine Schale
Solderability-Test 265 ±5℃
Wärmebelastungs-Test 288 ±5℃
Ionenverschmutzungs-Test 0.56µg/c㎡



Anwendungen

PDP, LCD, FERNSEHEN

Kühlschrank

Energieversorger

Waschmaschine



Was ist Kriechstromzahl (CTI)?

Hier ist CTI ein Qualitätseinzelteil, das auf kupfernes plattiertes Laminat sich bezieht, das im Hauptelektrogerät oder in anderem Hochspannungs (110V, 220V) elektrischem Apparat weitverbreitet ist. Es ist eine simulierte Zustand, dass das PWB in seinem Arbeitsbereich verunreinigt wird, der Ergebnis im Durchsickern oder Kurzschluss am Bahnabstand der PWB-Oberfläche, die von der freigebenden und verkohlenden Hitze begleitet wird.



Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern 0



Die Weise des Experimentes ist, dass ununterbrochene 50 Rückgänge von 0,1% Ammoniumchloridlösung zwischen zwei Punkte auf der PWB-Oberfläche fallen gelassen werden, 30 Sekunden pro den Rückgang und dreht sich auf Hochspannungs-Wechselstrom gegenwärtig, um den Test durchzuführen. Erstens versuchendes 300V, zum von 1A zu erzeugen gegenwärtig. Es gibt Ammoniumchloridlösung auf der Oberfläche, so nach gegenwärtigen wird eingeschaltet sie produziert Widerstand, die auch Hitze herausbringen, dann wird die Lösung langsam verdunstet. 2. Rückgang ist eingeschaltet und bebaut zu 50 Rückgängen, um zu sehen, wenn das PWB Durchsickern oder nicht hat. Sobald das PWB Creepage 0.1A hat und 0,5 Sekunden übersteigt, hat es Ausfall beurteilt.



Die Qualität von CTI des Laminats bezieht sich den auf außen angewandten Spannungswert und ohne Ausfall von 50 Tropfen. Wenn oben erwähnt geführtes 300V, können wir die Spannung auf 400V, 500V erhöhen, oder 600V bebauen zum hohen Wert vor Ausfall, der ist die Daten des laminite CTI.

Bicheng bietet hohe CTI PWBs an (hohes CTI 600V FR-4 und unterstütztes Aluminiummaterial) das in solcher rauen Umwelt der Hochspannung, des Schmutzes und der Feuchtigkeit arbeitet.



Standard Iecs 112 hat 3 Grad wie folgt

Kriechstromzahl (in den Volt) Klasse
600 <> Ich
400 <> II
175 <> IIIA
100 <> IIIB



Gemäß des Standards von Iec, das kleinere ein Substrat von CTI-Grad, der bessere Widerstand zur Spurhaltung. Normales FR-4 erstreckt sich 175-225V



Leistungsblatt von FR-4 mit CTI 600V

Test-Einzelteile Prüfmethode Testbedingung Einheit Typischer Wert
Tg IPC-TM-650 2.4.25D DSC 135
TD IPC-TM-650 2.4.24.6 TGA (5% W.L) 310
T288 IPC-TM-650 2.4.24.1 TMA Minute 2
T260 IPC-TM-650 2.4.24.1 TMA Minute 15
Wärmebelastung IPC-TM-650 2.4.13.1 288℃, Lötmittelbad s >100
  IPC-TM-650 2.4.24 Vor Tg ppm/℃ 55
CTE (Z-Achse) IPC-TM-650 2.4.24 Nach Tg ppm/℃ 308
  IPC-TM-650 2.4.24 50-260℃ % 4,5
Genehmigung (1GHz) IPC-TM-650 2.5.5.9 C-24/23/50 - 4,5
Verlust-Tangente (1GHZ) IPC-TM-650 2.5.5.9 C-24/23/50 - 0,017
Spezifischer Durchgangswiderstand IPC-TM-650 2.5.17.1 C-96/35/90 MΩ-cm 5.0x108
Oberflächenwiderstandskraft IPC-TM-650 2.5.17.1 C-96/35/90 5.0x107
Bogen-Widerstand IPC-TM-650 2.5.1 D-48/50+D-0.5/23 s 126
Dielektrischer Durchschlag IPC-TM-650 2.5.6 D-48/50+D-0.5/23 KV >45
Schälfestigkeit (1oz) IPC-TM-650 2.4.8 288℃/10s N/mm [lb/in] 1,8 [10,28]
Biegefestigkeit (LW/CW) IPC-TM-650 2.4.4 Mpa 550/450
Wasseraufnahme IPC-TM-650 2.6.2.1 D-24/23 % 0,1
Entflammbarkeit UL94 C-48/23/50 Bewertung V-0
CTI IEC60112 Bewertung PLC 0 (>600V)



Bicheng PWB-Fähigkeit (FR-4) 2022


Parameter Wert
Schicht-Zählungen1-32
Substrat-Material FR-4 einschließlich des Tg135, des Tg150, hohen Tg 170, hohen CTI>600V etc.
Maximale Größe Fliegender Test: 900*600mm, Befestigungstest 460*380mm, kein Test 1100*600mm
Brett-Entwurfs-Toleranz ±0,0059"(0.15mm)
PWB-Stärke 0,0157" - 0,3937" (0.40mm--10.00mm)
Dickentoleranz (T≥0.8mm) ±8%
Dickentoleranz (t<0.8mm) ±10%
Dämmschicht-Stärke 0,00295" - 0,1969" (0.075mm--5.00mm)
Minimale Bahn 0,003" (0.075mm)
Minimaler Raum 0,003" (0.075mm)
Äußere kupferne Stärke 35µm--420µm (1oz-10oz)
Innere kupferne Stärke 17µm--420µm (0.5oz - 12oz)
Bohrloch (mechanisch) 0,0059" - 0,25" (0.15mm--6.35mm)
Fertiges Loch (mechanisch) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mechanisch) 0,00295" (0.075mm)
Ausrichtung (mechanisch) 0,00197" (0.05mm)
Längenverhältnis 12:1
Lötmittel-Masken-Art LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Stecker über Durchmesser 0,0098" - 0,0236" (0.25mm--0.60mm)
Widerstand-Steuertoleranz ±10%
Oberflächenende HASL, HASL WENN, ENIG, Imm-Zinn, Imm AG, OSP, Goldfinger
Hohes CTI 600V PWB errichtet auf 2.0mm FR-4 mit HASL und angesenkten Löchern 1
