Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten

Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten

  • Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten
  • Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten
  • Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten
  • Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten
  • Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten
Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten
Produktdetails:
Herkunftsort: China
Markenname: Bicheng Technologies Limited
Zertifizierung: UL
Modellnummer: BIC-465-V1.16
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD 9.99-99.99
Verpackung Informationen: Vakuum
Lieferzeit: 10 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 45000 Stücke pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Grundmaterial: FR-4 Abschließende Höhe von PWB: 0.6mm ±0.1
Abschließende Folie extern: 1 Unze Oberflächenende: Lötendes Planieren der Heißluft (HASL)
Lötmittel-Masken-Farbe: Grün Farbe der Teillegende: Weiß
TEST: 100% früherer Versand elektrischen Tests

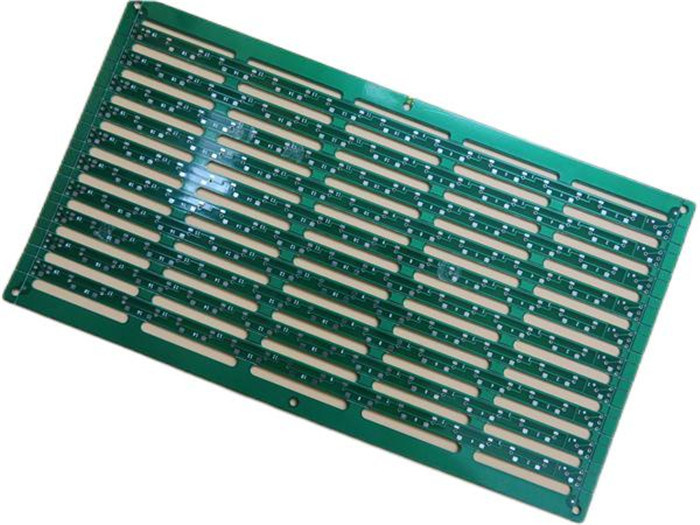

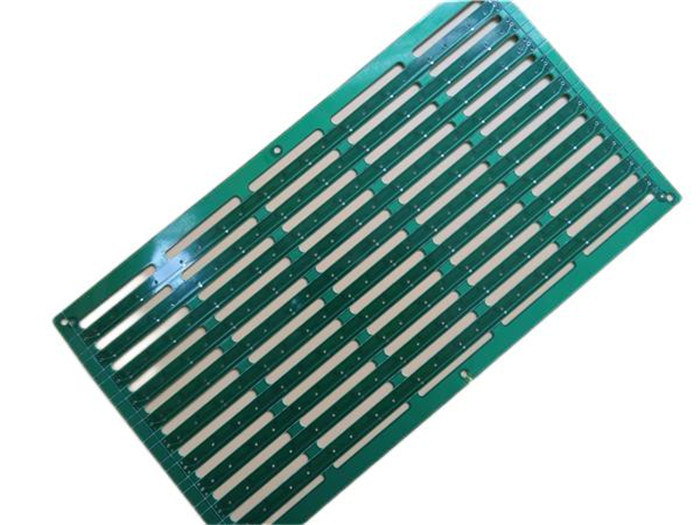

Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten

(Bretter der gedruckten Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



1,1 allgemeine Beschreibung

Dieses ist eine Art von 2 Schichten Leiterplatte, die auf Substrat FR-4 mit Tg 135°C für die Anwendung des Schalter-Sensors errichtet werden. Es ist nur 0,6 Millimeter mit weißem Silkscreen (Taiyo) auf grüner Lötmittelmaske (Taiyo) und HASL auf Auflagen stark. Das Grundmaterial ist von ITEQ, das 10 herauf PWB pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Gremien für Versand verpackt.



1,2 Eigenschaften und Nutzen

1. Material FR-4 ist RoHS, das für thermischen Zuverlässigkeitsbedarf konform und passend ist;

2. HASL stellt dar, dass ausgezeichnetes Nassmachen während des Komponentenlötens und -es kupferne Korrosion vermeiden kann;

3. Das Treffen Ihres PWBs braucht vom Prototyp zur Massenproduktion;

4. Lieferung rechtzeitig. Rate in hohem Grade als 98% pünktlicher Lieferung.

5. Keine Mindestbestellmenge. 1 Stück ist verfügbar.

6. ISO9001, ISO14001, ISO13485, UL bestätigte Herstellungsfabrik;

7. Fähigkeit des Ertrages 30000㎡ pro Monat und 8000 Arten PWBs pro Monat;

8. Klasse 3. IPC-Klassen-2/IPC.

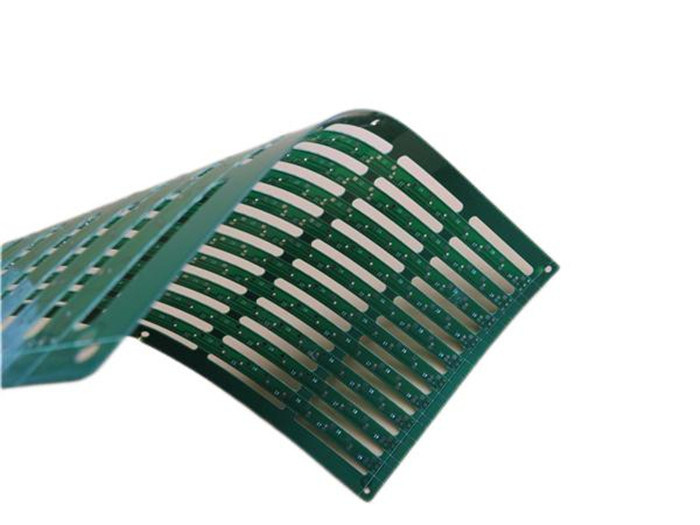

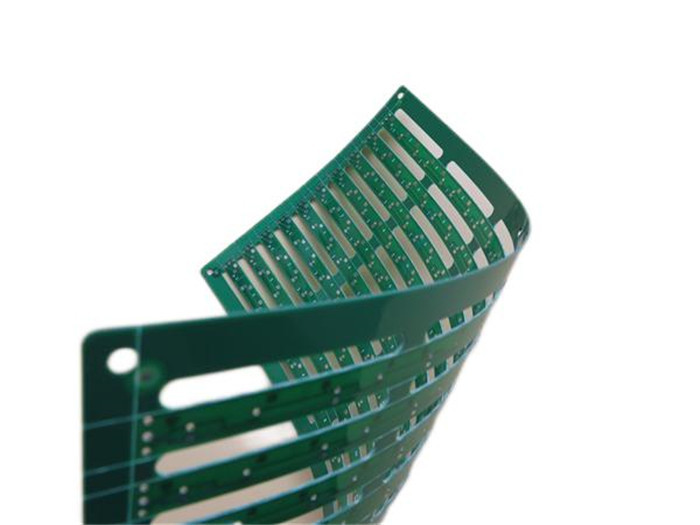

Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten 0



1,3 Anwendungen

WiFi-Verstärker

USB Bluetooth

Videoüberwachungssystem

Zugriffskontrollsysteme

Variabler Geschwindigkeits-Motor

5000 Watt-Inverter

Router des Modem-4G

Motorantriebe

HF-Verstärker

Telekommunikation



1,4 PWB-Parameter

PWB-GRÖSSE 350 x 150mm=10PCS
BRETT-ART Doppeltes versah PWB mit Seiten
Zahl von Schichten 2 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten nein
SCHICHT STACKUP Kupfer ------- 18um (0.5oz) +PLATE
FR-4 0.5mm
Kupfer ------- 18um (0.5oz) +PLATE
TECHNOLOGIE
Minimale Spur und Raum: 7mil/7.6mil
Minimale/maximale Löcher: 0.5/1.0mm
Zahl von verschiedenen Löchern: 5
Zahl von Bohrlöchern: 135
Zahl von Ausfräsungen: 11
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung NEIN
BRETT-MATERIAL
Glasepoxid: FR-4, ITEQ IT-140, TG>135, äh<5>
Abschließende Folie extern: 1oz
Abschließende Folie intern: 0oz
Abschließende Höhe von PWB: 0.6mm ±0.1
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende HASL, bleifrei, Sn>=2.54µm
Löten Sie Maske, auf zuzutreffen: Spitzen- und unter, Minimum 12micon.
Lötmittel-Masken-Farbe: Grün, PSR-2000GT600D, Taiyo lieferte.
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl
MARKIERUNG
Seite der Teillegende SPITZE
Farbe der Teillegende Weiß, IJR-4000 MW300, Taiyo Supplied.
Hersteller Name oder Logo: Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER Überzogen durch Loch (PTH), über tented.
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059" (0.15mm)
Brettüberzug: 0,0030" (0.076mm)
Bohrgerättoleranz: 0,002" (0.05mm)
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.

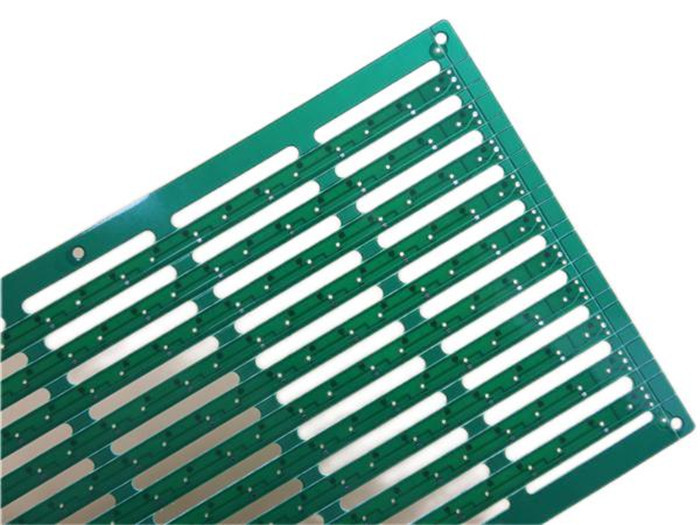

Dünnes Doppeltes der Leiterplatte-0.6mm versah PWB auf FR-4 mit bleifreiem HASL mit Seiten 1
