Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0057-V5.7 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD40~50 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 5-6 Werktage |
Zahlungsbedingungen: | T / T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Wärmeleitfähigkeit: | 1W/MK dielektrisches Material, MCPCB | Abschließende Höhe von PWB: | 1.0mm ±0.1 |
---|---|---|---|
Abschließender Folie External: | 1 Unze | Oberflächengüte: | Electroless Nickel über Immersions-Gold (ENIG) (1 µ“ über µ 100“ Nickel) |
Lötmittelmaskenfarbe: | Weiß, PSR400 WT02 | Farbe der Teillegende: | kein Silkscreen erfordert |
Test: | 100% früherer Versand elektrischen Tests |
Produktprofil
1,1 allgemeine Beschreibung

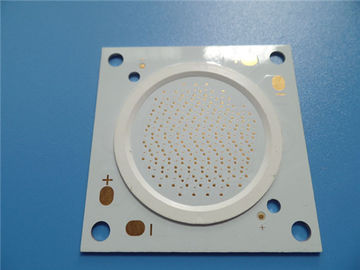

Dieses ist eine Art Aluminium PWB für die Anwendung des Schalterreglers. Es ist ein einlagiges
MCPCB-Brett bei 1,0 Millimeter stark mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte
ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Es hat pro IPC 6012 fabriziert
Klasse 2 unter Verwendung gelieferter Gerber-Daten. 20 Bretter werden für Versand verpackt.
1,2 Eigenschaften und Nutzen
A. SMT-Prozess.
B., verringert effektive Wärmeableitung die Betriebstemperatur des Moduls und
dehnt die Nutzungsdauer aus.
C., werden Energiedichte und Zuverlässigkeit herauf 10% verbessert.
D., verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstelle
Materialien),
E. Reduce das Volumen des Produktes,
F. Reduce die Kosten der Hardware und der Versammlung,
G., verhindert konstruktive Gestaltung Probleme an in der Produktion vor auftreten.
H., werden Produkte und Herstellung durch autorisierte Organisationen bestätigt.
I. 100% Tests einschließlich des elektrischen Tests und AOI-Inspektion.
J. Die Erfahrung mehr als 15 Jahre
K., Spitzentechnologie
L., Fokus auf Tief zur mittleren Massenproduktion
1,3 Anwendung
Audioverstärker, elektrischer Stromkreis a-Filters, automatisches Sicherheitskontrollsystem, Projektorlampe
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 55 x 55mm=1PCS |
BRETT-ART | Metallkern PWB |
Zahl von Schichten | Einseitiges PWB |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
Dielektrisches Material 1W/MK | |
Aluminium 5052 | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 15mil/12mil |
Minimale/maximale Löcher: | 3.5/6.3mm |
Zahl von verschiedenen Löchern: | 4 |
Zahl von Bohrlöchern: | 9 |
Thermischer Widerstand (°C/W) | ≤0.45 |
Durchbruchsspannung (VDC) | 4000 |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Wärmeleitfähigkeit | 1W/MK dielektrisches Material, MCPCB |
Abschließender Folie External: | 1oz |
Abschließende Folie intern: | 0oz |
Abschließende Höhe von PWB: | 1.0mm ±0.1 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende |
Electroless Nickel über Immersions-Gold (ENIG) (1 µ“ über µ 100“ Nickel) |
Lötmittel-Maske treffen auf zu: | Spitze. 12µm Minimum. |
Lötmittel-Masken-Farbe: | Weiß, PSR400 WT02 |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | kein Silkscreen erfordert |
Farbe der Teillegende | kein Silkscreen erfordert |
Hersteller-Name oder Logo: | kein Silkscreen erfordert |
ÜBER | über tented. |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" (0.15mm) |
Brettüberzug: | 0,0030" (0.076mm) |
Bohrgerättoleranz: | 0,002" (0.05mm) |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
