Rogers PWB RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210
Takonisches PWB TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4
Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0055-V5.5 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD40~50 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 6-7 Werktage |
Zahlungsbedingungen: | T / T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Wärmeleitfähigkeit: | 1W/MK dielektrisches Material, MCPCB | Abschließende Höhe von PWB: | 0.6mm ±0.1 |
---|---|---|---|
Abschließender Folie External: | 1 Unze | Abschließende Folie intern: | 1 Unze |
Oberflächengüte: | Heißluft-lötendes Planieren (HASL), bleifrei, Sn>=2.54µm | Lötmittelmaskenfarbe: | Schwarz |
Farbe der Teillegende: | Weiß | Test: | 100% früherer Versand elektrischen Tests |
Produktprofil
1,1 allgemeine Beschreibung

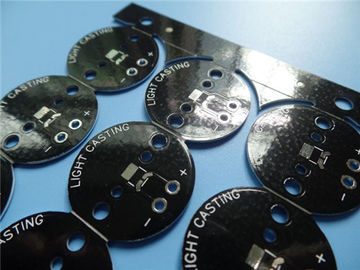

Dieses ist eine Art doppeltes mit Seiten versehenes Aluminium PWB für die Anwendung von Led Beleuchtung. Es ist an
0,6 Millimeter stark mit Wärmeleitfähigkeit 1W/MK. Die Aluminiumplatte ist von ITEQ, Lötmittel
Maske und Silkscreen von Taiyo. Es hat pro Klasse 2 IPC 6012 unter Verwendung geliefert fabriziert
Gerber-Daten. Jede 25 Platten werden separat verpackt.
1,2 Eigenschaften und Nutzen
A. SMT-Prozess.
B., verringert effektive Wärmeableitung die Betriebstemperatur des Moduls und
dehnt die Nutzungsdauer aus.
C., werden Energiedichte und Zuverlässigkeit herauf 10% verbessert.
D., verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstelle
Materialien),
E. Reduce das Volumen des Produktes,
F. Reduce die Kosten der Hardware und der Versammlung,
G. UL, ISO bestätigte PWB-Herstellungsfabrik.
H. Delivery rechtzeitig. Halten von Rate 98% pünktlicher Lieferung.
Versand I. DDU Door to door mit wettbewerbsfähigen Verschiffenkosten,
J. Professional und erfahrene Ingenieure
K., konkurrenzfähiger Preis
L., Einschaltzeit-Service
1,3 Anwendung
Ausgeglichener Verstärker, elektronische Ausrüstung der Kommunikation, Energieprüfer, industriell und
Grubenlampen
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 85 x 91mm=9PCS |
BRETT-ART | MCPCB |
Zahl von Schichten | Doppeltes versah PWB, Metallkern PWB mit Seiten |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- 35um (1oz) +PLATE |
Dielektrisches Material 1W/MK | |
Aluminium 1060 | |
Dielektrisches Material 1W/MK | |
Kupfer ------- 35um (1oz) +PLATE | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 13mil/14mil |
Minimale/maximale Löcher: | 1.5/3.3mm |
Zahl von verschiedenen Löchern: | 4 |
Zahl von Bohrlöchern: | 9 |
Zahl von Ausfräsungen: | 0 |
Zahl von internen Ausschnitten: | 0 |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Wärmeleitfähigkeit | 1W/MK dielektrisches Material, MCPCB |
Abschließender Folie External: | 1oz |
Abschließende Folie intern: | 1oz |
Abschließende Höhe von PWB: | 0.6mm ±0.1 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende | Heißluft-lötendes Planieren (HASL), bleifrei, Sn>=2.54µm |
Lötmittel-Maske treffen auf zu: | Spitze und Unterseite. Minimum 12micon. |
Lötmittel-Masken-Farbe: | Schwarzes |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | SPITZE |
Farbe der Teillegende | Weiß |
Hersteller-Name oder Logo: |
Markiert auf dem Brett in einem Leiter und leged FREIER BEREICH |
ÜBER | über tented. |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" (0.15mm) |
Brettüberzug: | 0,0030" (0.076mm) |
Bohrgerättoleranz: | 0,002" (0.05mm) |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
Vielzahl von PWBs
PWB-Bohrgerät equipement
