Allgemeines Profil

Metallkern PWB ist- die thermische ManagementLeiterplatte, die in LED-Beleuchtung benutzt wird, die Ableitung schnell abkühlen muss. Der Metallkern kann Aluminium- (Aluminiumkern PWB) und kupfern sein (Kupferkern PWB), sogar Eisenbasis. Die schnellste Geschwindigkeit der Wärmeübertragung ist auf Kupfer, das in Form von thermoelektrischer Trennung entworfen ist.



Vorteile

1) Effektive Wärmeableitung verringert die Betriebstemperatur des Moduls und dehnt die Nutzungsdauer aus;

2) Energiedichte und Zuverlässigkeit werden herauf 10% verbessert;

3) Verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstellenmaterialien);

4) Verringern Sie das Volumen des Produktes;

5) Verringern Sie die Kosten der Hardware und der Versammlung;

6) Optimierungskombination des Machtstromkreises und des Steuerstromkreises;

7) Ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit;

8) Verringern Sie die Betriebstemperatur der Ausrüstung;



Anwendungen

LED-Beleuchtung, Schalterregler, DC-/ACkonverter, elektronische Ausrüstung der Kommunikation, elektrischer Stromkreis a-Filters, Büroautomationsausrüstung, Lokführer-, Bewegungsprüfer, Automobil etc.


Lötmittel-Maske
Abhängig von, ob Licht absorbiert werden oder reflektiert werden soll, haben wir grüne, Schwarzweiss-Lötmittelmaske. Weiße Lötmittelmaske ist in LED-PWB-Anwendung allgemein verwendet und wir benutzen Superlötmittelmaske des WEISS LED und nicht gelbliche oder braune Farbe tritt nach dem bloßen PWB-Backen sowie der Rückflut und den Wellenlötmittel PWB-Montageverfahren auf.

PWB-Dienstleistungen
1) einseitige, doppelte mit Seiten versehene und multi Schichten.
2) Isoliermetallsubstrat (IMS-PWB) und Metallkern PWB (MCPCB)
3) hohe Wärmeleitfähigkeit zu 3W/MK
4) schweres Kupfer bis zu 3oz
5) Verfahrensstärke: 0.4-6.0mm stark
6) Platte durch Loch (PTH≥20μm)
7) BGA (mininum Auflage bei 14 Mil), Widerstandsteuerung (+/--10)
8) V-Nut, Durchschlag, CNC-Mühle
9) lange Streifen, zusammengesetztes Aluminium
10) ENIG, HASL, OSP und Immersionszinn



Aufbau



Einseitige doppelte mit Seiten versehene Art (1)



Doppeltes versah Art mit Seiten (2) mehrschichtig



MCPCB-Fähigkeiten 2018

NEIN. Parameter Wert
1 Art des Metallkernes Aluminium, Kupfer, Eisen
2 Modell des Metallkernes A1100, A5052, A6061, A6063, C1100
3 Oberflächenende HASL, Immersions-Gold, Immersions-Silber, OSP
4 Stärke des Oberflächenüberzuges HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm
5 Schicht-Zählung 1-4 Schichten
6 Maximum der Brett-Größe 23" x 46" (584mm×1168mm)
7 Mininum der Brett-Größe 0,1969" x 0,1969" (5mm×5mm)
8 Brett-Stärke 0,0157" x 0,2362" (0.4-6.0mm)
9 Kupferne Stärke 0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) zu 10oz (350µm)
10 Minimale Spurbreite 5mil (0.127mm)
11 Minimaler Raum 5mil (0.127mm)
12 Minimale Loch-Größe 0,0197" (0.5mm)
13 Maximale Loch-Größe Keine Grenze
14 Minimale Löcher gelocht PWB-Stärke <1.0mm: 0,0394" (1.0mm)
PWB-thikness 1.2-3.0mm: 0,0591" (1.5mm)
15 PTH-Wandstärke >20µm
16 Toleranz von PTH ±0.00295“ (0.075mm)
17 Toleranz von NPTH ±0.00197“ (0.05mm)
18 Abweichung der Loch-Position ±0.00394“ (0.10mm)
19 Entwurfs-Toleranz Verlegung: ±0.00394“ (0.1mm)
Lochen: ±0.00591“ (0.15mm)
20 Winkel von V-geschnittenem 30°, 45°, 60°
21 V-geschnittene Größe 0,1969" x 47,24" (5mm×1200mm)
22 Stärke des V-geschnittenen Brettes 0,0236" x 0,1181" (0.6-3mm)
23 Toleranz des V-geschnittenen Winkels ±5º
24 V-CUT Vertikalität ≤0.0059“ (0.15mm)
25 Minimale quadratische Schlitze gelocht PWB-Stärke < 1.0mm: 0,0315" x 0,0315" (0,8 x 0.8mm)
PWB-Stärke 1.2-3.0mm: 0,0394" x 0,0394" (1,0 x 1.0mm)
26 Minimale BGA-AUFLAGE 0,01378" (0.35mm)
27 Minimale Breite der Lötmittel-Masken-Brücke. 8mil (0.2032mm)
28 Minimale Stärke der Lötmittel-Maske >13µm (0.013mm)
29 Isolationswiderstand 1012ΩNormal
30 Abziehstärke 2.2N/mm
31 Lötmittelfloss 260℃ 3min
32 E-Test Spannung 50-250V
33 Wärmeleitfähigkeit 0.8-8W/M.K
34 Verzerrung oder Torsion ≤0.5%
35 Entflammbarkeit FV-0
36 Minimale Höhe des Teilindikators 0,0059" (0.15mm)
37 Minimum-offene Lötmittel-Maske auf Auflage 0,000394" (0.01mm)



Metallkernplatine Beispieleinleitung

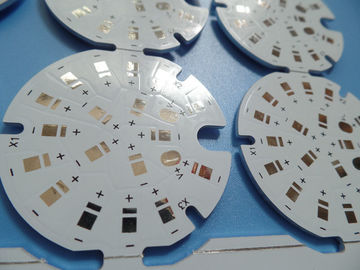

HASL bleifreies Metall unterstütztes Aluminium 5052 des PWB-Herstellungs-Service-1.4Mm

China HASL bleifreies Metall unterstütztes Aluminium 5052 des PWB-Herstellungs-Service-1.4Mm Fournisseur
HASL bleifreies Metall unterstütztes Aluminium 5052 des PWB-Herstellungs-Service-1.4Mm Fournisseur HASL bleifreies Metall unterstütztes Aluminium 5052 des PWB-Herstellungs-Service-1.4Mm Fournisseur HASL bleifreies Metall unterstütztes Aluminium 5052 des PWB-Herstellungs-Service-1.4Mm Fournisseur HASL bleifreies Metall unterstütztes Aluminium 5052 des PWB-Herstellungs-Service-1.4Mm Fournisseur

Großes Bild :  HASL bleifreies Metall unterstütztes Aluminium 5052 des PWB-Herstellungs-Service-1.4Mm

Produktdetails:

Herkunftsort: China
Markenname: BICHENG
Zertifizierung: UL
Modellnummer: BIC-126131-V2

Zahlung und Versand AGB:

Min Bestellmenge: 1-teilig
Preis: Negotiable
Verpackung Informationen: 12kg pro Karton, 31*27*20cm
Lieferzeit: 12 Werktagen
Zahlungsbedingungen: T / T, Paypal
Versorgungsmaterial-Fähigkeit: 50000 Stücke pro Monat
Contact Now
Ausführliche Produkt-Beschreibung
Basismaterial: Aluminiumkern Aluminiumart: 5052
Wärmeleitfähigkeit: 3W /MK Kupfernes Gewicht: 1oz
Oberflächengüte: HASL bleifrei Lötmittelmaske: Weiß
PWB-Stärke: 1,4 mm

HASL bleifreies Metall unterstütztes Aluminium 5052 des PWB-Herstellungs-Service-1.4Mm



PWB-Eigenschaften

PWB-GRÖSSE 150 x 120mm=6PCS
BRETT-ART
Zahl von Schichten Einseitiges PWB, Metallkern PWB
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten NEIN
SCHICHT STACKUP Kupfer ------- 35um (1oz)
3W/MK dielektrisches Material, 75um
Aluminium 5052, 1.2mm
TECHNOLOGIE
Minimale Spur und Raum: 15mil/12mil
Minimale/maximale Löcher: 0.8/2.0mm
Zahl von verschiedenen Löchern: 3
Zahl von Bohrlöchern: 12
Thermischer Widerstand (°C/W) ≤0.45
Durchbruchsspannung (VDC) 4000
Widerstand-Steuerung nein
BRETT-MATERIAL
Wärmeleitfähigkeit 3W/MK dielektrisches Material, Polytronics
Abschließender Folie External: 1oz
Abschließende Folie intern: 0oz
Abschließende Höhe von PWB: 1.4mm ±10%
ÜBERZUG UND BESCHICHTUNG
Oberflächenende HASL, bleifrei, Sn>=2.54µm
Lötmittel-Maske treffen auf zu: Spitze. 12µm Minimum.
Lötmittel-Masken-Farbe: Weiß, PSR400 WT02
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Verlegung
MARKIERUNG
Seite der Teillegende Spitze
Farbe der Teillegende Schwarzes
Hersteller-Name oder Logo: gemäß der Anforderung
ÜBER nein über
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059" (0.15mm)
Brettüberzug: 0,0030" (0.076mm)
Bohrgerättoleranz: 0,002" (0.05mm)
TEST 100% früherer Versand elektrischen Tests
ANWENDUNG: LED-Lichter
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.





Vorteile

a) Metallkern PWB. Effektive Wärmeableitung verringert die Betriebstemperatur des Moduls und dehnt die Nutzungsdauer aus. Energiedichte und Zuverlässigkeit werden verbessert.

b) Verringern Sie die Abhängigkeit von Kühlkörpern und andere Hardware (einschließlich thermische Schnittstellenmaterialien), verringern das Volumen des Produktes, verringern die Kosten der Hardware und der Versammlung.

c) ISO zugelassene PWB-Herstellungsfabrik.

d) Das Treffen Ihrer Leiterplatte muss von PWB-Erstausführung Massenproduktion anhäufen.





Mehr Anwendungen in der Elektronik

USB-Stromversorgung
DC Spannung
DC-Adapter
Spg.Versorgungsteil
Programmierbare Logik-Prüfer

VHF-Radio
Wifi-Verstärker
Phasen-Schieber
Signal-Prozessor
Mikroregler



Entwurf für Fertigung (5)

Serie NEIN. Verfahren Einzelteil Herstellungsfähigkeit
Umfangreich (S<100 m=""> Mittleres Volumen (S<10 m=""> Prototyp (S<1m>
84 Spezielle Toleranz Brettstärke des Fliegensondentests 0.6-4.0mm
85 Plattengröße des Fliegensondentests Size≤900X600mm, klein kann durch Herstellungsverfahren kompensiert werden
86 Plattengröße der Befestigungsprüfmethode Size≤460X380mm, klein kann durch Herstellungsverfahren kompensiert werden
87 Brettstärke der Befestigungsprüfmethode 0.4-6.0mm
88 Toleranz des Einpreßlochs ±2mil
89 Toleranz von NPTH ±2mil
90 Toleranz von PWB-Stärke 1.0mm≥PCB Stärke, Toleranz ±0.1mm; 1.0mm≤PCB Stärke, Toleranz ±10%
91 Toleranz der Tiefe des angesenkten Lochs ±0.2mm
92 Tiefentoleranz des blinden Schlitzes ±0.2mm
93 Maximale Versandgröße Size≤1200X600mm (doppelte Seite, kein Test erfordert)
94 Size≤1000X600mm (mehrschichtig, kein Test erfordert)
95 Minimale Versandgröße 10X10mm
96 PWB-Stärke von HASL 0.8-3.0mm (Loch abzüglich 0.5mm sollte Gebrauchsüberstecker oder -zelt sein)
97 HASL PWB-Größe Size≤600X460mm
98 PWB-Stärke 0.15-7.0mm
99 Tiefe von v-Nut 0.8-3.2mm
100 Abstand der unzusammenhängenden Vnut ≥7mm
101 Max. Bohrgerätdurchmesser Size≤6.5mm (Zylindrisch anbohrung oder Router werden für Löcher mehr als 6.5mm, Min.tolerance ±0.1mm benutzt)
102 Max. Senkerdurchmesser Size≤6.5mm-Senker kann benutztes Zylindrisch anbohrung Bohrgerät oder Router sein)
103 Abstand der Schrägfläche Size≥11mm Size≥5mm Size≥5mm
104 Stärke der peelable Maske 0.2-1.5mm ±0.15mm



HASL bleifreies Metall unterstütztes Aluminium 5052 des PWB-Herstellungs-Service-1.4Mm



FAQ
