Metallkernplatine

  • Hohe Präzision Metallkernplatine fournisseurs
  • Hohe Präzision Metallkernplatine fournisseurs
  • Hohe Präzision Metallkernplatine fournisseurs
  • Hohe Präzision Metallkernplatine fournisseurs
  • Hohe Präzision Metallkernplatine fournisseurs

Allgemeines Profil

Metallkern PWB ist- die thermische ManagementLeiterplatte, die in LED-Beleuchtung benutzt wird, die Ableitung schnell abkühlen muss. Der Metallkern kann Aluminium- (Aluminiumkern PWB) und kupfern sein (Kupferkern PWB), sogar Eisenbasis. Die schnellste Geschwindigkeit der Wärmeübertragung ist auf Kupfer, das in Form von thermoelektrischer Trennung entworfen ist.



Vorteile

1) Effektive Wärmeableitung verringert die Betriebstemperatur des Moduls und dehnt die Nutzungsdauer aus;

2) Energiedichte und Zuverlässigkeit werden herauf 10% verbessert;

3) Verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstellenmaterialien);

4) Verringern Sie das Volumen des Produktes;

5) Verringern Sie die Kosten der Hardware und der Versammlung;

6) Optimierungskombination des Machtstromkreises und des Steuerstromkreises;

7) Ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit;

8) Verringern Sie die Betriebstemperatur der Ausrüstung;



Anwendungen

LED-Beleuchtung, Schalterregler, DC-/ACkonverter, elektronische Ausrüstung der Kommunikation, elektrischer Stromkreis a-Filters, Büroautomationsausrüstung, Lokführer-, Bewegungsprüfer, Automobil etc.


Lötmittel-Maske
Abhängig von, ob Licht absorbiert werden oder reflektiert werden soll, haben wir grüne, Schwarzweiss-Lötmittelmaske. Weiße Lötmittelmaske ist in LED-PWB-Anwendung allgemein verwendet und wir benutzen Superlötmittelmaske des WEISS LED und nicht gelbliche oder braune Farbe tritt nach dem bloßen PWB-Backen sowie der Rückflut und den Wellenlötmittel PWB-Montageverfahren auf.

PWB-Dienstleistungen
1) einseitige, doppelte mit Seiten versehene und multi Schichten.
2) Isoliermetallsubstrat (IMS-PWB) und Metallkern PWB (MCPCB)
3) hohe Wärmeleitfähigkeit zu 3W/MK
4) schweres Kupfer bis zu 3oz
5) Verfahrensstärke: 0.4-6.0mm stark
6) Platte durch Loch (PTH≥20μm)
7) BGA (mininum Auflage bei 14 Mil), Widerstandsteuerung (+/--10)
8) V-Nut, Durchschlag, CNC-Mühle
9) lange Streifen, zusammengesetztes Aluminium
10) ENIG, HASL, OSP und Immersionszinn



Aufbau



Einseitige doppelte mit Seiten versehene Art (1)



Doppeltes versah Art mit Seiten (2) mehrschichtig



MCPCB-Fähigkeiten 2018

NEIN. Parameter Wert
1 Art des Metallkernes Aluminium, Kupfer, Eisen
2 Modell des Metallkernes A1100, A5052, A6061, A6063, C1100
3 Oberflächenende HASL, Immersions-Gold, Immersions-Silber, OSP
4 Stärke des Oberflächenüberzuges HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm
5 Schicht-Zählung 1-4 Schichten
6 Maximum der Brett-Größe 23" x 46" (584mm×1168mm)
7 Mininum der Brett-Größe 0,1969" x 0,1969" (5mm×5mm)
8 Brett-Stärke 0,0157" x 0,2362" (0.4-6.0mm)
9 Kupferne Stärke 0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) zu 10oz (350µm)
10 Minimale Spurbreite 5mil (0.127mm)
11 Minimaler Raum 5mil (0.127mm)
12 Minimale Loch-Größe 0,0197" (0.5mm)
13 Maximale Loch-Größe Keine Grenze
14 Minimale Löcher gelocht PWB-Stärke <1.0mm: 0,0394" (1.0mm)
PWB-thikness 1.2-3.0mm: 0,0591" (1.5mm)
15 PTH-Wandstärke >20µm
16 Toleranz von PTH ±0.00295“ (0.075mm)
17 Toleranz von NPTH ±0.00197“ (0.05mm)
18 Abweichung der Loch-Position ±0.00394“ (0.10mm)
19 Entwurfs-Toleranz Verlegung: ±0.00394“ (0.1mm)
Lochen: ±0.00591“ (0.15mm)
20 Winkel von V-geschnittenem 30°, 45°, 60°
21 V-geschnittene Größe 0,1969" x 47,24" (5mm×1200mm)
22 Stärke des V-geschnittenen Brettes 0,0236" x 0,1181" (0.6-3mm)
23 Toleranz des V-geschnittenen Winkels ±5º
24 V-CUT Vertikalität ≤0.0059“ (0.15mm)
25 Minimale quadratische Schlitze gelocht PWB-Stärke < 1.0mm: 0,0315" x 0,0315" (0,8 x 0.8mm)
PWB-Stärke 1.2-3.0mm: 0,0394" x 0,0394" (1,0 x 1.0mm)
26 Minimale BGA-AUFLAGE 0,01378" (0.35mm)
27 Minimale Breite der Lötmittel-Masken-Brücke. 8mil (0.2032mm)
28 Minimale Stärke der Lötmittel-Maske >13µm (0.013mm)
29 Isolationswiderstand 1012ΩNormal
30 Abziehstärke 2.2N/mm
31 Lötmittelfloss 260℃ 3min
32 E-Test Spannung 50-250V
33 Wärmeleitfähigkeit 0.8-8W/M.K
34 Verzerrung oder Torsion ≤0.5%
35 Entflammbarkeit FV-0
36 Minimale Höhe des Teilindikators 0,0059" (0.15mm)
37 Minimum-offene Lötmittel-Maske auf Auflage 0,000394" (0.01mm)



Metallkernplatine Beispieleinleitung

Aluminium PWB mit Spiegel-Reflexion

China Aluminium PWB mit Spiegel-Reflexion Fournisseur
Aluminium PWB mit Spiegel-Reflexion Fournisseur Aluminium PWB mit Spiegel-Reflexion Fournisseur Aluminium PWB mit Spiegel-Reflexion Fournisseur Aluminium PWB mit Spiegel-Reflexion Fournisseur Aluminium PWB mit Spiegel-Reflexion Fournisseur Aluminium PWB mit Spiegel-Reflexion Fournisseur

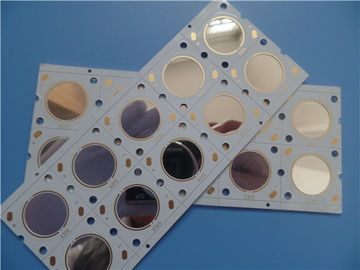

Großes Bild :  Aluminium PWB mit Spiegel-Reflexion

Produktdetails:

Herkunftsort: China
Markenname: Bicheng Enterprise Limited
Zertifizierung: UL
Modellnummer: BIC-0081-V8.1

Zahlung und Versand AGB:

Min Bestellmenge: 1
Preis: USD40~50
Verpackung Informationen: Vakuum
Lieferzeit: 5-6 Werktage
Zahlungsbedingungen: T / T, Paypal
Versorgungsmaterial-Fähigkeit: 45000 Stücke pro Monat
Contact Now
Ausführliche Produkt-Beschreibung
Wärmeleitfähigkeit: 1W/MK dielektrisches Material, Spiegelreflexion Abschließende Höhe von PWB: 1.2mm ±0.12
Abschließender Folie External: 1oz Oberflächengüte: Electroless Nickel über Immersions-Gold (ENIG)
Lötmittelmaskenfarbe: Weiß, PSR400 WT02 Farbe der Teillegende: kein Silkscreen
Test: 100% früherer Versand elektrischen Tests

Produktprofil



1,1 allgemeine Beschreibung



Dieses ist eine Art Aluminium PWB für die Anwendung von Led Beleuchtung. Es ist ein einlagiges

MCPCB-Brett bei 1,2 Millimeter stark mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte

ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Es hat pro Klasse IPC 6012 fabriziert

2 unter Verwendung gelieferter Gerber-Daten. 25 Platten werden für Versand verpackt.



1,2 Eigenschaften und Nutzen



A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G., umfassendes Ausrüstungsmanagement und Wartung und prozesskontrolliert,
Haus-Hausversand H. DDU mit wettbewerbsfähigen Verschiffenkosten,
I. verhindert konstruktive Gestaltung Probleme an in der Produktion vor auftreten.
J. UL erkannt und RoHS Richtungweisend-konform
K. 1-10 Stücke werden für Verkauf angeboten.
L. Kein MOQ, niedrigen Kosten für Prototypen und Proben.



1,3 Anwendung



Alle Arten energiesparende LED beleuchtet, Gleichrichterbrücke, elektromechanisches, Esszimmer

Beleuchten,


1,4 Parameter- und Leistungsblatt

PWB-GRÖSSE 130 x 50mm=10PCS
BRETT-ART IMS-PWB
Zahl von Schichten Einseitiges PWB, Metallkern PWB
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten NEIN
SCHICHT STACKUP Kupfer ------- 35um (1oz)
1W/MK dielektrisches Material 75um
Aluminium 5052 1.2mm
TECHNOLOGIE
Minimale Spur und Raum: 12mil/14mil
Minimale/maximale Löcher: 3.5mm/6.5mm
Zahl von verschiedenen Löchern: 2
Zahl von Bohrlöchern: 4
Thermischer Widerstand (°C/W) ≤0.45
Durchbruchsspannung (VDC) 4000
Widerstand-Steuerung nein
BRETT-MATERIAL
Wärmeleitfähigkeit 1W/MK dielektrisches Material, Spiegelreflexion
Abschließender Folie External: 1oz
Abschließende Folie intern: 0oz
Abschließende Höhe von PWB: 1.2mm ±0.12
ÜBERZUG UND BESCHICHTUNG
Oberflächenende

Electroless Nickel über Immersions-Gold (ENIG)

(1 µ“ über µ 100“ Nickel)

Lötmittel-Maske treffen auf zu: Spitze. 12µm Minimum.
Lötmittel-Masken-Farbe: Weiß, PSR400 WT02
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Verlegung
MARKIERUNG
Seite der Teillegende kein Silkscreen
Farbe der Teillegende kein Silkscreen
Hersteller-Name oder Logo: gemäß der Anforderung
ÜBER nein über
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059" (0.15mm)
Brettüberzug: 0,0030" (0.076mm)
Bohrgerättoleranz: 0,002" (0.05mm)
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH

Weltweit global.
