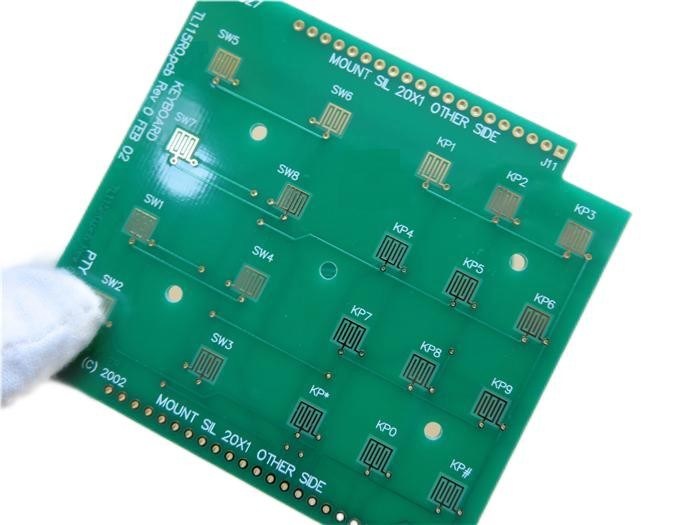

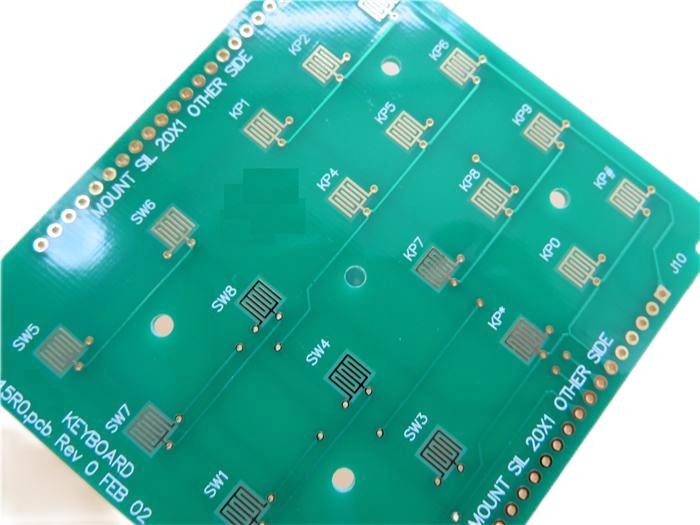

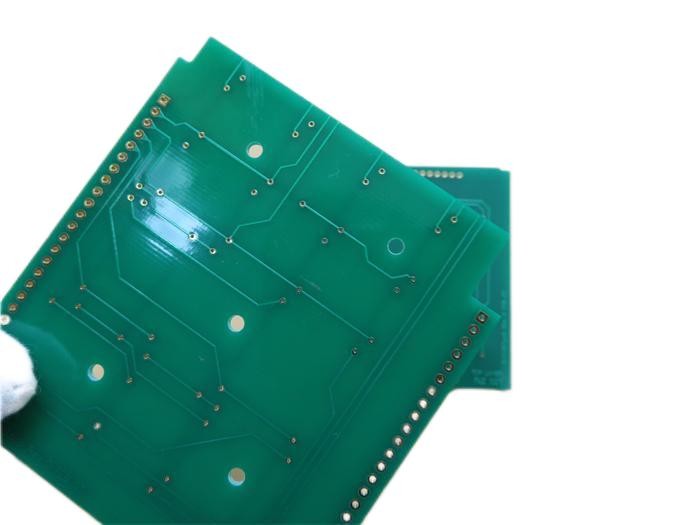

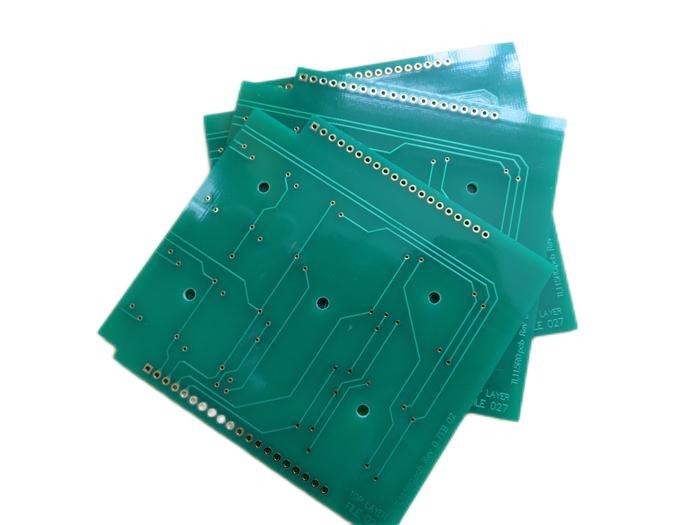

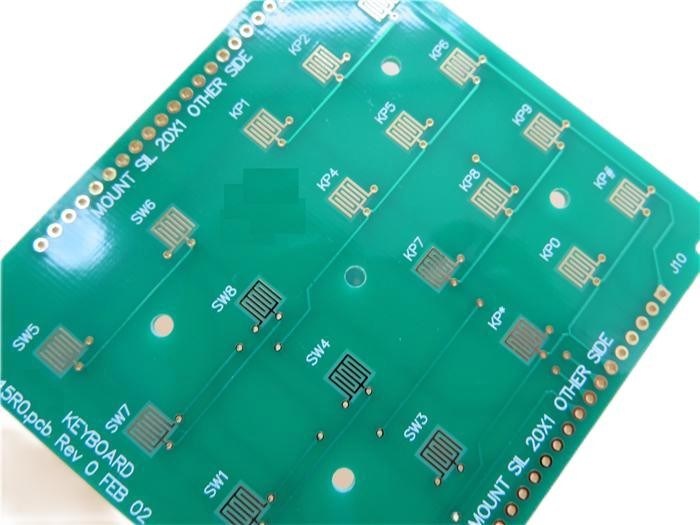

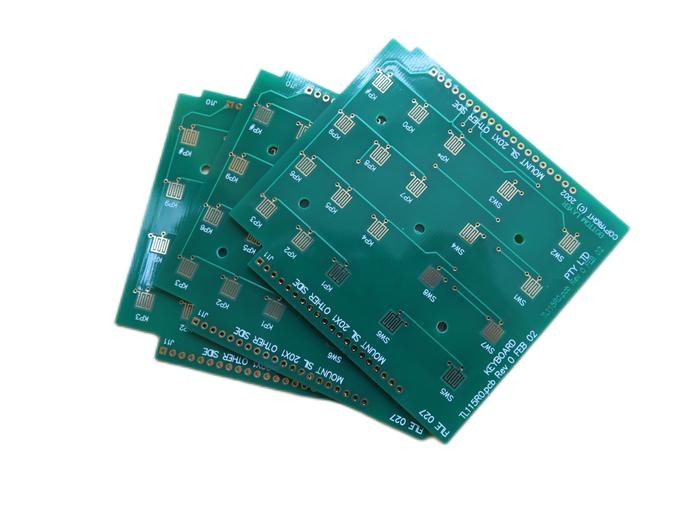

Harte Leiterplatte Tastatur PWBs Golderrichtet auf Tg170 FR-4 mit grüner Lötmittel-Maske

Produktdetails:

Herkunftsort:	China
Markenname:	Bicheng Technologies Limited
Zertifizierung:	UL
Modellnummer:	BIC-455-V9.96

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	USD 9.99-99.99
Verpackung Informationen:	Vakuum
Lieferzeit:	10 Werktage
Zahlungsbedingungen:	T/T / Paypal
Versorgungsmaterial-Fähigkeit:	45000 Stücke pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Grundmaterial:	FR-4 Tg170℃	Brett dick:	1.6mm ±0.16
Äußeres Kupfer stark:	1 Unze	Oberflächenende:	Hartes Gold
Lötmittel-Masken-Farbe:	Grün	Farbe der Teillegende:	Weiß
TEST:	100% früherer Versand elektrischen Tests

Harte Leiterplatte Tastatur PWBs Golderrichtet auf Tg170 FR-4 mit grüner Lötmittel-Maske

(Bretter der gedruckten Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

1,1 allgemeine Beschreibung

Dieses ist eine Art doppelte mit Seiten versehenes Leiterplatte, die auf Substrat FR-4 mit Tg 170°C für die Anwendung der Tastatur errichtet wird. Es ist 1,6 Millimeter mit weißem Silkscreen (Taiyo) auf grüner Lötmittelmaske (Taiyo) und hartem Gold auf Auflagen stark. Das Grundmaterial ist von Shengyi, das 1 herauf PWB pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Bretter für Versand verpackt.

1,2 Eigenschaften und Nutzen

1. Industriestandardmaterial mit hohem Tg (170℃ durch DSC) und ausgezeichneter thermischer Zuverlässigkeit;

2. Bleifreie Versammlungen mit einer maximalen Rückfluttemperatur von 260℃;

3. SMT-Prozess ist gegen das Aufschmelzlöten beständig, beständig zu überarbeiten;

4. Schnell und pünktliche Lieferung;

5. ISO9001, ISO14001, UL bestätigte Herstellungsfabrik;

6. Konkurrenzfähiger Preis;

7. Keine Qualitätsbeanstandung wird bedeutet, um Geld zu sparen;

8. Schnelle CADCAM Prüfung und freies PWB-Zitat.

Harte Leiterplatte Tastatur PWBs Golderrichtet auf Tg170 FR-4 mit grüner Lötmittel-Maske 0

1,3 PWB-Spezifikationen

Einzelteil	Beschreibung	Anforderung	Tatsächlich
Einzelteil	Beschreibung	Anforderung	Tatsächlich
Basisdaten	Brettart	Doppeltes versah PWB mit Seiten	Doppeltes versah PWB mit Seiten
	Schichtzählung	2 Schichten	2 Schichten
	Brettgröße	65 x 71mm=1UP	65 x 71mm=1UP
Laminat	Lamellenförmig angeordnete Art	FR4 TG≧170: CTI: 175V-249V	FR4 TG≧170: CTI: 175V-249V
	Lieferant	/	/
	Tg	TG ≧170℃	TG ≧170℃
	Fertige Stärke	1.6+/-10% Millimeter	1,57 Millimeter
Überziehen von Stärke	PTH-Custärke	>20 um	22.13um
	Innere Schicht Cu-Stärke	1/1 UNZE	1/1 UNZE
	Oberflächencustärke	35 um	45,1 um
Lötmittel-Maske	Materielle Art	LP-4G G-05	LP-4G G-05
	Lieferant	Nan Ya	Nan Ya
	Farbe	Grün	Grün
	Einzeln/beide Seiten	Beide Seiten	Beide Seiten
	S-/Mstärke	>=10.0 um	26,93 um
	3M-Bandtest	KEIN ziehen Sie weg ab	kein ziehen Sie weg ab
Legende	Materielle Art	S-380W	S-380w
	Lieferant	Tai-yo	Tai-yo
	Farbe	Weiß	Weiß
	Standort	Beide Seiten	Beide Seiten
	3M-Bandtest	Kein ziehen Sie weg ab	kein ziehen Sie weg ab
Stromkreis	Trace Width (Millimeter)	0.203+/-20%mm	0.195mm
Stromkreis	Abstand (Millimeter)	0,203+/- 20%mm	0,199 Millimeter
Galvanisiertes Gold	Nickel	100u“	112u“
Galvanisiertes Gold	Gold	10u“	11.11u“
Reliabilty-Tests	Wärmestoßtest	288±5℃, 10sec, 3 Zyklen	NEIN entfärben Sie, KEINE Abblätterung
Reliabilty-Tests	Lötmittel abllity Test	245±5℃	100% nassmachend
Funktion	Electrioal-Test	100%	Durchlauf
Standard	IPC-A 600H Klasse 2, IPC_6012C-KLASSE 2	100%	Durchlauf
Auftritt	Sichtprüfung	100%	Durchlauf
Auftritt	Verzerrung und Torsion	<>	0,26%
V-Nut	V-geschnittene Stärke	0.4±0.1 Millimeter	0.41mm
V-Nut	Winkel	30+/- 5	30º
Bohrgerättabelle (Millimeter)	T1	PTH	0.508+/-0.075mm
	T2	PTH	0.710+/-0.075mm
	T3	NPTH	5.000+/-0.05mm

1,4 Anwendungen

Elektromotor

Bluetooth-PC

DC zu DC-Konverter

GPS-Chip

Adapter USBs Wlan

Rf-Transceiver

Wechselstrom zu DC-Inverter

Kontrollierter Zugang

Multicoupler-Kombinator

Faseroptikempfänger

1,5 unsere PWB-Fähigkeit (2022)

Parameter	Wert
Schicht-Zählungen	1-32
Substrat-Material	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (Hoher Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 hohes CTI>600V; Polyimide, HAUSTIER; Metallkern etc.
Maximale Größe	Fliegender Test: 900600mm, Befestigungstest 460380mm, kein Test 1100*600mm
Brett-Entwurfs-Toleranz	±0,0059"(0.15mm)
PWB-Stärke	0,0157" - 0,3937" (0.40mm--10.00mm)
Dickentoleranz (T≥0.8mm)	±8%
Dickentoleranz (t<0.8mm)	±10%
Dämmschicht-Stärke	0,00295" - 0,1969" (0.075mm--5.00mm)
Minimale Bahn	0,003" (0.075mm)
Minimaler Raum	0,003" (0.075mm)
Äußere kupferne Stärke	35µm--420µm (1oz-12oz)
Innere kupferne Stärke	17µm--350µm (0.5oz - 10oz)
Bohrloch (mechanisch)	0,0059" - 0,25" (0.15mm--6.35mm)
Fertiges Loch (mechanisch)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mechanisch)	0,00295" (0.075mm)
Ausrichtung (mechanisch)	0,00197" (0.05mm)
Längenverhältnis	12:1
Lötmittel-Masken-Art	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Stecker über Durchmesser	0,0098" - 0,0236" (0.25mm--0.60mm)
Widerstand-Steuertoleranz	±10%
Oberflächenende	HASL, HASL WENN, ENIG, Imm-Zinn, Imm AG, OSP, Goldfinger

Harte Leiterplatte Tastatur PWBs Golderrichtet auf Tg170 FR-4 mit grüner Lötmittel-Maske 1
