Herkunftsort: | China |
Markenname: | Bicheng Technologies Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-453-V4.38 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD 9.99-99.99 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 10 Werktage |
Zahlungsbedingungen: | T/T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Brett-Material: | FR-4 | Brett-Stärke: | 1,60 Millimeter +/--0,16 |
---|---|---|---|
Oberflächencustärke: | 1OZ | Oberflächenende: | HASL WENN |
Lötmittel-Masken-Farbe: | Grün | Farbe von Silkscreen: | Weiß |
Funktion: | Elektrischer Test 100% Durchlaufs |

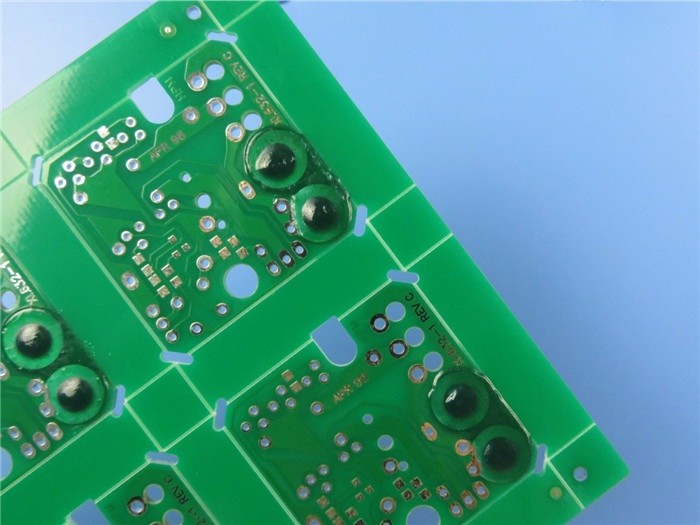

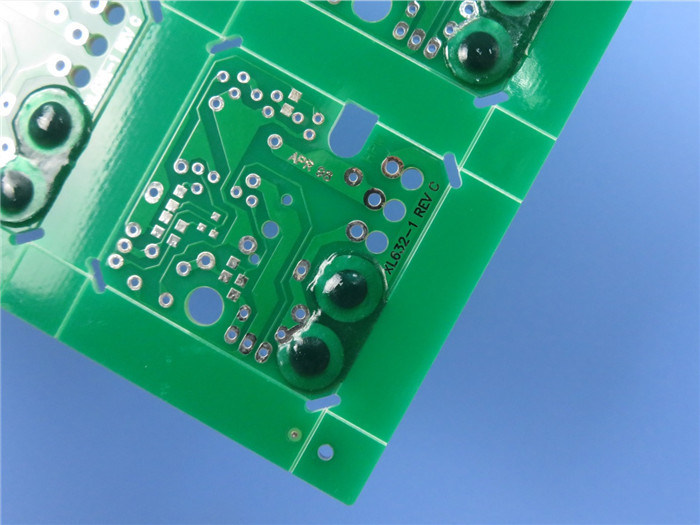

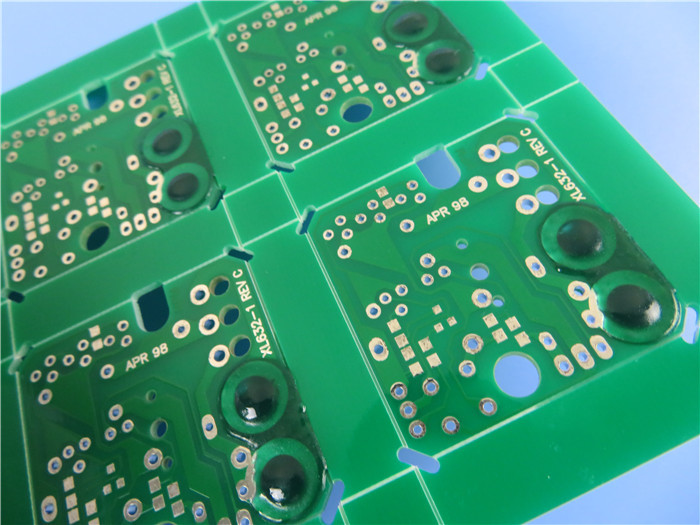

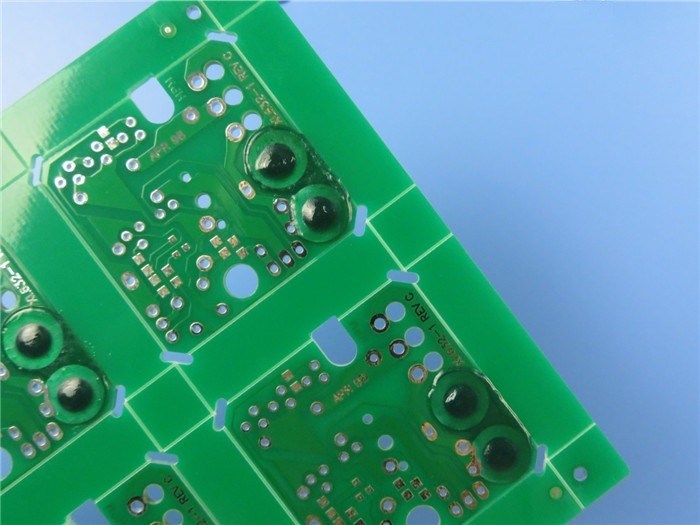

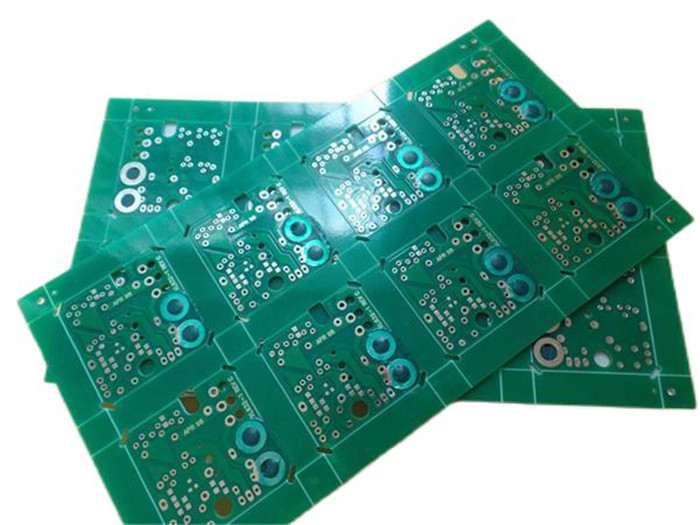

PWB mit Peelable-Masken-der doppelten mit Seiten versehenes Leiterplatte errichtet auf Tg170 FR-4, das HASL beschichtet.
(Bretter der gedruckten Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
1,1 allgemeine Beschreibung
Dieses ist eine Art von 2 Schichten PWB-Brett, die auf FR-4 Tg170 Substrat für die Anwendung Portschalters 8 errichtet werden. Es ist 1,6 Millimeter mit weißem Silkscreen auf grüner Lötmittelmaske und HASL (das Pb frei) auf Auflagen stark. Die großen Auflagen auf Oberschicht werden durch Peelable-Masken geschützt. Das Grundmaterial ist von ITEQ, das 8 herauf Bretter pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Gremien für Versand verpackt.
1,2 Eigenschaften und Nutzen
Industriestandardmaterial mit hohem Tg (175℃ durch DSC) und ausgezeichneter thermischer Zuverlässigkeit.
Ausgezeichnetes Nassmachen während des Komponentenlötens und -es kann kupferne Korrosion vermeiden.
Elektrischer Test und Hochspannungstest
Starke PWB-Fähigkeiten stützen Ihr reaearch und Entwicklung, Verkäufe und Marketing.
Schnelle Vorbereitungs- und Anlaufzeit: 3-5 Tage
Kundenbeanstandungsrate: <1>
1,3 PWB-Spezifikationen
Zahl von Schichten | 2 |
Brett-Art | Doppeltes mit Seiten versehenes PWB |

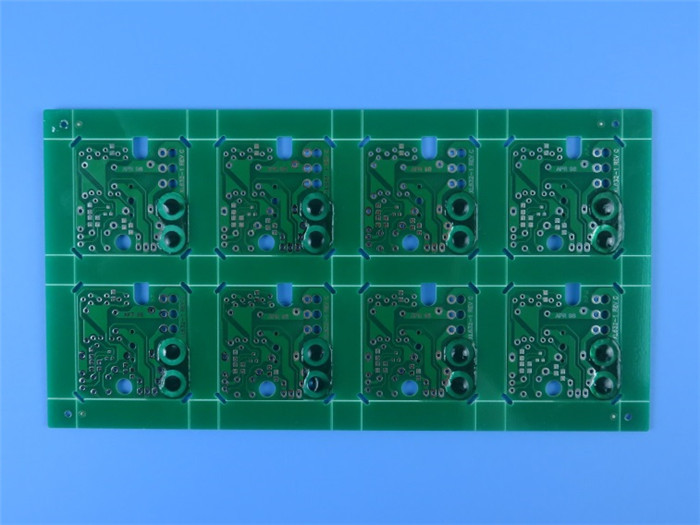

Brett-Größe | 146 x 96mm=8UP |
Brett-Stärke | 1,6 Millimeter +/--0,16 |
Brett-Material | FR-4 |
Brett-materieller Lieferant | ITEQ |
Tg-Wert des Brett-Materials | 170℃ |
PTH-Custärke | ≥20 um |
Innere Iayer-Cu thicknes | N/A |
Oberflächencustärke | 35 um (1oz) |
Lötmittel-Masken-Art und Modell-Nr. | LPSM, PSR-2000GT600D, Peelable-Maske |
Lötmittel-Masken-Lieferant | TAIYO |
Lötmittel-Masken-Farbe | Grün |
Zahl von Lötmittel-Masken | 2 |
Stärke der Lötmittel-Maske | 14 um |
Art der Silkscreen-Tinte | IJR-4000 MW300 |
Lieferant von Silkscreen | TAIYO |
Farbe von Silkscreen | Weiß |
Zahl von Silkscreen | 1 |
Mininum-Spur (Mil) | 11,5 Mil |
Kleinster Spalt (Mil) | 6 Mil |
Oberflächenende | Lötendes Niveau der Heißluft (HASL) |
RoHS erforderte | Ja |
Verholen | 0,19% |
Wärmestoß-Test | Durchlauf, 288±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
Solderablity-Test | Durchlauf, 255±5℃, 5 Sekunden Bereich nassmachend wenige 95% |
Funktion | Elektrischer Test 100% Durchlaufs |
Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6012C Klasse 2 |
Bohrgerättabelle (Millimeter) | T1: 0,600 |
T2: 0,700 | |
T3: 0,800 | |
T4: 1,000 | |
T5: 1,100 | |
T6: 1,200 | |
T7: 1,240 | |
T8: 1,300 | |
T9: 1,350 | |
T10: 1,400 |
1,4 Anwendungen
WiFi-Router
Verfolger GPS
Batterieleitung Lichter
Elektronik-Komponenten
Auto-Spurhaltung
Scada-Systeme
GPS-Übermittler
Wechselstrom zu DC-Gleichrichter
Wechselstrom zu DC-Konvertern
Testgerät
1,5 Herstellungsverfahren mehrschichtigen PTH PWBs (Peelable-Maske)
(1). Material-Scheren
(2). Innere Schicht-trockener Film
(3). Innere Schicht-Radierung
(4). AOI 1
(5). Schwarze Oxidation
(6). Prägeentwurfs-Rahmen
(7). Heraus Schicht-Bohrung
(8). PTH
(9). Überlagern Sie heraus trockenen Film
(10). Kupfer-Zinn Galvanostegie
(11). Schale und Ätzung
(12). AOI 2
(13). Lötmittel-Maske
(14). Silkscreen-Drucken
(15). Oberflächenveredelung
(16). Elektrische Prüfung
(17). Profil-Umreißen
(18). Peelable-Maske
(19). FQC
(20). Verpacken
(21). Lieferung
