Rogers RO3003 PCB 20mil (0,508mm) Doppelseitig starre PCB Immersion Gold

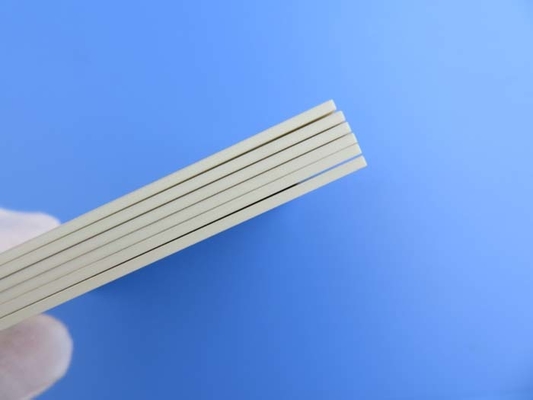

Rogers RO3003 Keramik gefüllte PTFE-Verbundstoffe

Rogers RO3003-Laminate sind ein keramisch gefülltes PTFE-Verbundwerkstoff, das für Hochfrequenzanwendungen bis 77 GHz geeignet ist.Das Material bietet stabile dielektrische Eigenschaften bei unterschiedlichen Temperaturen und Frequenzen, so dass es für die modernen drahtlosen Technologien von heute gut geeignet ist.

Merkmale und Spezifikationen

RO3003-Laminate haben eine Dielektrikkonstante von 3 +/- 0,04 bei 10 GHz und 23°C. Der Dissipationsfaktor beträgt sehr niedrig 0.001, auch bei 10 GHz/23°C. Die hohe Abbautemperatur (Td) von über 500°C ermöglicht eine robuste Leistung. Zu den weiteren Schlüsselmerkmalen gehören eine Wärmeleitfähigkeit von 0,5 W/mK, eine Feuchtigkeitsabsorption von 0,04%,und Wärmeausdehnungsschwellen von 17 ppm/°C (X-Achse), 16 ppm/°C (Y-Achse) und 25 ppm/°C (Z-Achse).

Leistungsvorteile

Der geringe dielektrische Verlust von RO3003 bedeutet, dass es bei Frequenzen bis zu 77 GHz für Anwendungen wie Automobilradar und 5G-Infrastruktur verwendet werden kann.Das Material hat über einen breiten Temperaturbereich hinweg gleichbleibende mechanische EigenschaftenSeine stabile dielektrische Konstante mit Temperatur- und Frequenzschwankungen ist ideal für Komponenten wie Filter, Antennen und Oszillatoren geeignet.Außerdem, die enge Übereinstimmung zwischen dem Expansionskoeffizienten des Laminats und dem des Kupfers ermöglicht robustere Oberflächenbaugruppen, die weniger anfällig für thermische Belastungen sind.

Mögliche Nachteile

Mit RO3003 können im Vergleich zu anderen Substratmaterialien höhere Kosten verbunden sein, da es eine spezielle keramisch gefüllte Zusammensetzung erfordert.Zusätzliche Bearbeitung kann auch für hochpräzise Anwendungen aufgrund der Härte des Materials erforderlich seinEinige Konstrukteure bemerken auch die Notwendigkeit engerer Konstruktionstoleranzen im Vergleich zu flexibleren Substratoptionen.

Beispiele von Anwendungen

Hier ist eine Muster-PCB-Design-Spezifikation und Baudepots für 2-Schicht-PCBs mit RO3003-Laminaten.drahtlose Kommunikationsinfrastruktur, und andere Hochfrequenzgeräte, bei denen stabile elektrische und mechanische Eigenschaften erforderlich sind.Die weltweite Produktionskapazität macht RO3003 auch für Großserien erschwinglich.
