Heute sind wir sprechen über RO3006 Hochfrequenz-PCBs.
Sind Hochfrequenzlaminate des stromkreises RO3006 keramisch-gefüllte PTFE-Zusammensetzungen, die für die Anwendung in der Handelsmikrowelle und IN Rf-Anwendungen bestimmt sind. Seine offensichtliche Eigenschaft ist, dass die elektrische Leistung außergewöhnlich ist und das mechanische Eigentum stabil und konsequent ist. Dieses erlaubt unserem Designer, mehrschichtiges Brett zu entwickeln, ohne auf Verholen- oder Zuverlässigkeitsprobleme zu stoßen.
Mehr Eigenschaften und Anwendungen sind, wie folgt:
Erstens ausgezeichnete mechanische Eigenschaften gegen Temperatur, ist es für stripline und mehrschichtigen Brettbau zuverlässig.
Zweitens einheitliche mechanische Eigenschaften, ist es für Gebrauch mit Mischbauarten des Epoxidmehrschichtigen Glasbrettes passend.

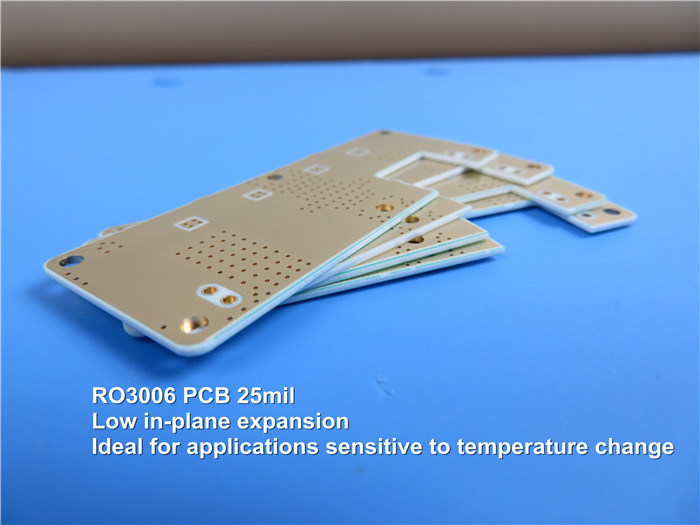

Drittens das niedrige auf gleicher Ebene Expansionskoeffizientmatch zu verkupfern, lässt es zuverlässigere Oberflächenstützteile zu; Ideal für die Anwendungen empfindlich für Temperaturwechsel und ausgezeichnete Masshaltigkeit der Ausstellung.
| PWB-Fähigkeit |
| PWB-Material: |
Keramisch-gefüllte PTFE-Zusammensetzung |
| Bezeichnung: |
RO3006 |
| Dielektrizitätskonstante: |
6,15 ±0.3 (Prozess) |
| 6,5 (Entwurf) |
| Schichtzählung: |
2 Schicht, mehrschichtiges, hybrides PWB |
| Kupfernes Gewicht: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PWB-Stärke: |
10mil (0.254mm), 25mil (0.635mm) |
| 50mil (1.27mm) |
| PWB-Größe: |
≤400mm X 500mm |
| Lötmittelmaske: |
Grünes, schwarzes, blaues, gelbes, rotes etc. |
| Oberflächenende: |
Bloßes Kupfer, HASL, ENIG, OSP ETC…. |
| |
|
RO3006 Hochfrequenz-PCBs sind mit doppeltem mit Seiten versehen verfügbar, mehrschichtig und hybrider Bau, 0.5oz zu 2oz beendete kupfernes, 0.3mm bis 1.3mm starke, maximale Größe 400mm durch 500mm, Oberflächenende mit bloßem Kupfer, das Heißluftplanieren, Immersionsgold etc.
Typische Anwendungen sind
1. Automobilradaranwendungen

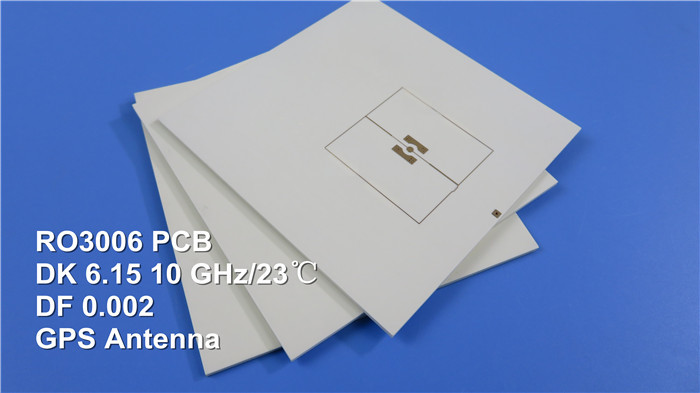

2. GPS-Antennen
3. Endverstärker und Antennen
4. Fleckenantennen für drahtlose Kommunikationen
5. Direkter Sendungssatellit

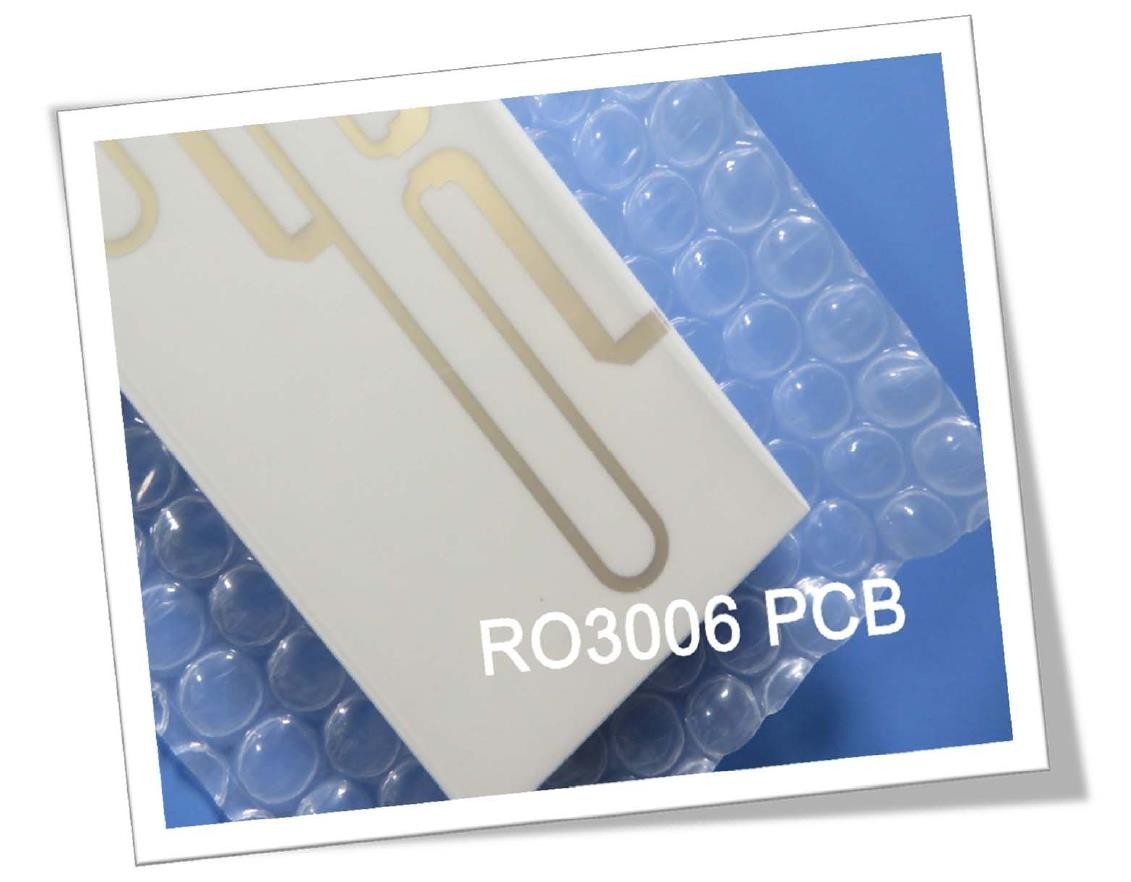

Die grundlegende Farbe von PWB RO3006 ist weiß.
Das Herstellungsverfahren von Hochfrequenz-PWB RO3006 ist Standard-PTFE PWB ähnlich, also ist es für das VolumenHerstellungsverfahren passend, das günstigen Markt gewinnt.
Wenn Sie alle mögliche Fragen haben, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.
Danke für Ihre Lesung.
Anhang: Typischer Wert RO3006
| Eigentum |
RO3006 |
Richtung |
Einheiten |
Bedingung |
Prüfmethode |
| Dielektrizitätskonstante, εProcess |
6.15±0.05 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 festgeklemmtes Stripline |
| Dielektrizitätskonstante, εDesign |
6,5 |
Z |
|
8GHz zu 40 Gigahertz |
Differenziale Phasen-Längen-Methode |
| Verlustfaktor, tanδ |
0,002 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
-262 |
Z |
ppm/℃ |
10 Gigahertz -50℃to 150℃ |
IPC-TM-650 2.5.5.5 |
| Masshaltigkeit |
0,27
0,15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Spezifischer Durchgangswiderstand |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oberflächenwiderstandskraft |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Dehnbarer Modul |
1498
1293 |
X
Y |
MPa |
23℃ |
ASTM D 638 |
| Feuchtigkeitsaufnahme |
0,02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0,86 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0,79 |
|
W/M/K |
50℃ |
ASTM D 5470 |
Ausdehnungskoeffizient
(- 55 zu 288℃) |
17
17
24 |
X
Y
Z |
ppm/℃ |
23℃/50% RELATIVE FEUCHTIGKEIT |
IPC-TM-650 2.4.4.1 |
| TD |
500 |
|
℃ TGA |
|
ASTM D 3850 |
| Dichte |
2,6 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Kupferne Schale Stength |
7,1 |
|
Ib/in. |
1oz, EDC nach Lötmittel-Floss |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreier Prozess kompatibel |
Ja |
|
|
|
|
