Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung

Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung

  • Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung
  • Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung
  • Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung
  • Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung
  • Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung
Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung
Produktdetails:
Herkunftsort: China
Markenname: Bicheng Technologies Limited
Zertifizierung: UL
Modellnummer: BIC-505-V0.45
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD 2.99-9.99 PER PIECE
Verpackung Informationen: Vakuum
Lieferzeit: 10 WERKTAGE
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 45000 Stücke pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Zahl von Schichten: 6 Glasepoxid: S1000-2M
Abschließende Folie: 1,5 Unze Abschließende Höhe von PWB: 1,6 Millimeter ±10%
Oberflächenende: HASL WENN Lötmittel-Masken-Farbe: Grün
Farbe der Teillegende: Weiß Test: 100% früherer Versand elektrischen Tests

Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Kurze Einleitung

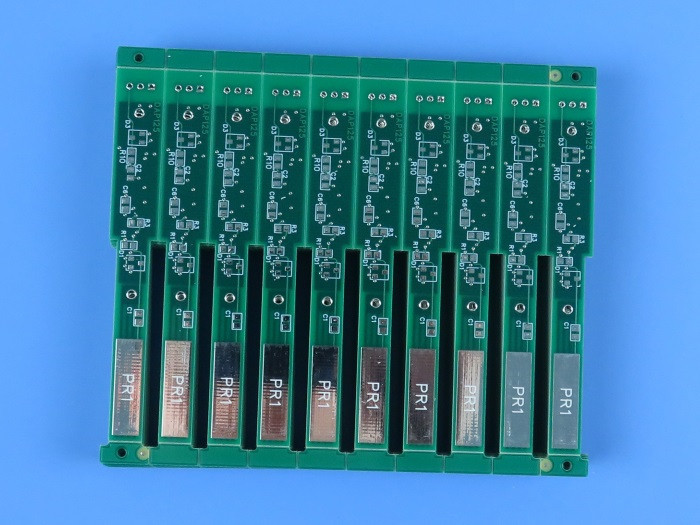

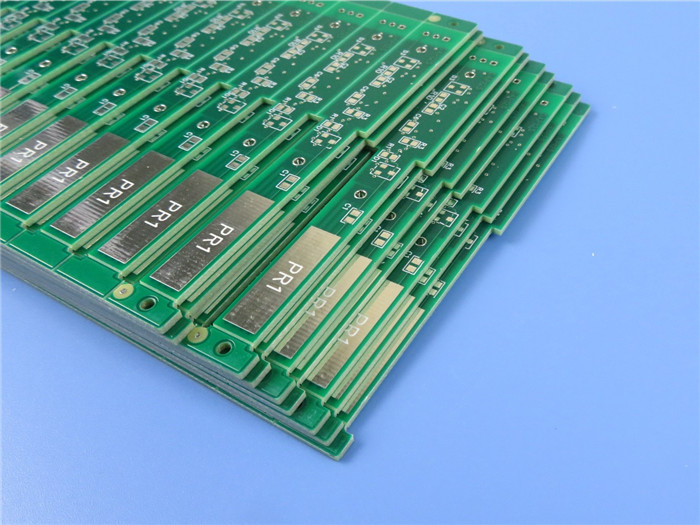

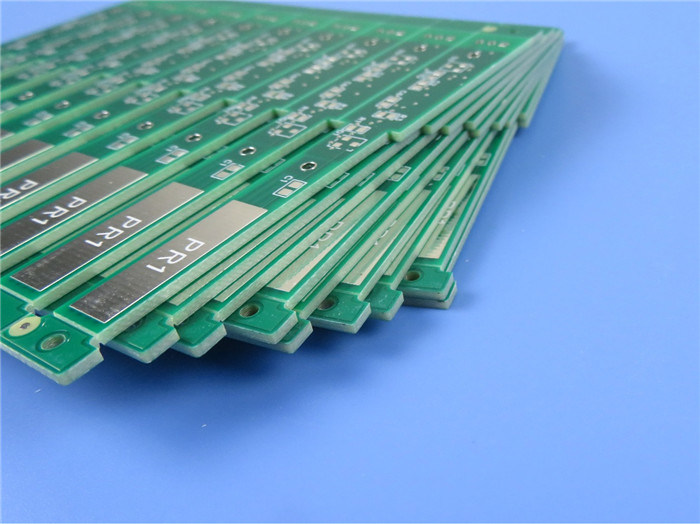

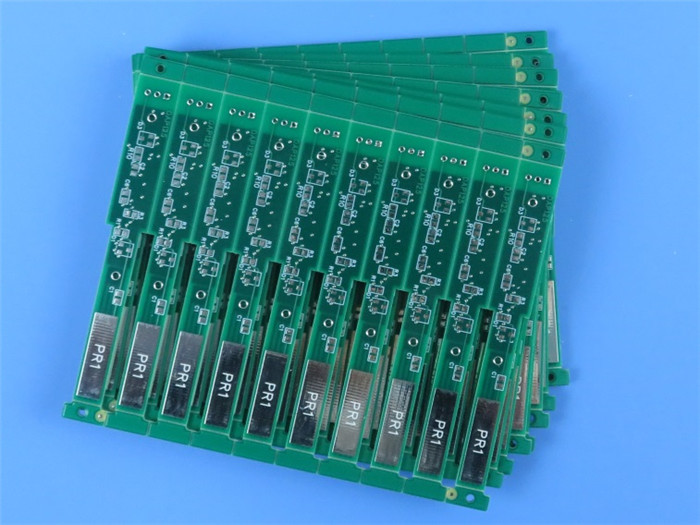

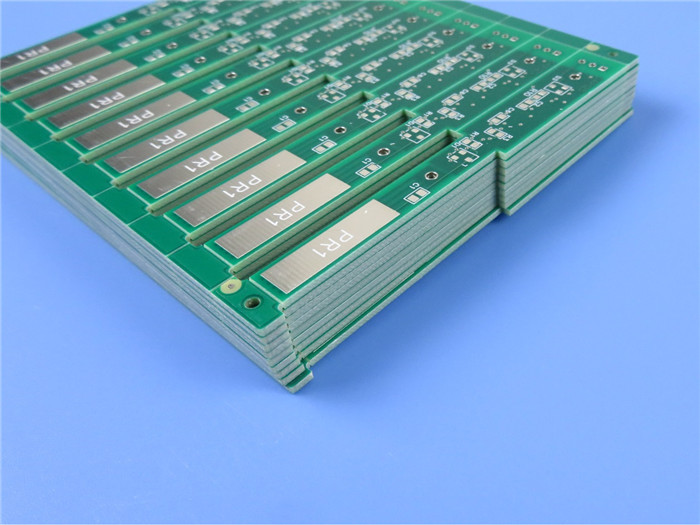

Dieses ist eine Art hohes Tg PWB mit differenzialem Widerstand auf Schicht 3 an 6mil/7mil, 6mil/10mil; und Schicht 4 an der Bahn 7mil/7mil und 6mil/7mil/am Abstand. Sie wird auf Hochleistung und niedrigem CTE FR-4 S1000-2M gemacht. Es ist das Brett mit 6 Schichten mit 1 Unze-Kupfer jede Schicht und beschichtet mit lötendem Niveau der Heißluft (HASL) und grüner Lötmittelmaske. Es hat durch einzelnes Brett mit V-geschnittenem geliefert. 25 Bretter werden für Versand verpackt.



Anwendungen

Computer

Kommunikationen

Kfz-Elektronik etc.



Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung 0



PWB-Parameter

Einzelteil Beschreibung Anforderung Tatsächlich Ergebnis
1. Laminat Materielle Art FR-4 S1000-2M FR-4 S1000-2M ACC
Tg ℃ 170 ℃ 170 ACC
Lieferant SHENGYI SHENGYI ACC
Stärke 1.6±10% Millimeter 1.63-1.68mm ACC
Stärke 2.Plating Loch-Wand ≥25µm 30.17µm ACC
Äußeres Kupfer 35µm 41.09µm ACC
Inneres Kupfer 30µm 33.69µm ACC
Maske 3.Solder Materielle Art TAIYO/PSR-2000GT600D TAIYO/PSR-2000GT600D ACC
Farbe Grün Grün ACC
Starrheit (Bleistift-Test) ≥4Hoderoben 5H ACC
S/M Thickness ≥10µm 20.11µm ACC
Standort Beide Seiten Beide Seiten ACC
4. Teilkennzeichen Materielle Art TAIYO/IJR-4000 MW300 IJR-4000 MW300 ACC
Farbe Weiß Weiß ACC
Standort C/S C/S ACC
5. Peelable-Lötmittel-Maske Materielle Art
Stärke
Standort
6. Identifizierung UL-Kennzeichen JA JA ACC
Datums-Code WWYY 0421 ACC
Mark Location Lötseite Lötseite ACC
7. Oberflächenende Methode HASL bleifrei HASL bleifrei ACC
Tin Thickness 3-6µm 4.06µm ACC
Nickel-Stärke
Goldstärke
8. Normativeness RoHS Richtungweisendes 2015/863/EU O.K. ACC
REICHWEITE Richtlinie /2006 1907 O.K. ACC
Ring 9.Annular Min. Linienbreite (Mil) 6mil 5.8mil ACC
Min. Spacing (Mil) 5mil 5.2mil ACC
10.V-groove Winkel
Reststärke
11. Abschrägung Winkel
Höhe
12. Funktion Elektrischer Test 100% DURCHLAUF 100% DURCHLAUF ACC
13. Auftritt Ipc-Klassen-Niveau IPC-A-600J &6012D Klasse 2 IPC-A-600J &6012D Klasse 2 ACC
Sichtprüfung IPC-A-600J &6012D Klasse 2 IPC-A-600J &6012D Klasse 2 ACC
Verzerrung und Torsion ≦0.7% 0,21% ACC
14. Zuverlässigkeitsprüfung Band-Test Keine Schale O.K. ACC
Löslicher Test Keine Schale O.K. ACC
Solderability-Test 265 ±5℃ O.K. ACC
Wärmebelastungs-Test 288 ±5℃ O.K. ACC
Ionenverschmutzungs-Test ≦ 1,56 µg/c ㎡ 0.56µg/c㎡ ACC


Loch-Durchmesser-Maß (Einheit: Millimeter), Toleranz: PTH±0.075; NPTH±0.05

Loch-Code PTH Erfordert Tatsächlicher Wert Ergebnis
1 Y 0,375 0,375 0,400 0,400 0,375 ACC
2 Y 0,500 0,500 0,550 0,525 0,525 ACC
3 Y 0.7*2.4 0.7*2.4 0.7*2.41 0.69*2.4 0.7*2.4 ACC
4 Y 0,625 0,625 0,600 0,625 0,600 ACC
5 Y 0,725 0,725 0,725 0,750 0,725 ACC
6 Y 0,900 0,925 0,900 0,900 0,900 ACC
7 Y 1,000 1,000 0,950 0,975 1,000 ACC
8 N 1,050 1,050 1,050 1,075 1,050 ACC
9 Y 1,300 1,300 1,300 1,325 1,325 ACC
10 Y 1,350 1,350 1,325 1,350 1,325 ACC
11 Y 1,575 1,575 1,600 1,600 1,575 ACC
12 Y 1,650 1,650 1,700 1,675 1,675 ACC
13 Y 1,700 1,700 1,750 1,725 1,725 ACC
14 Y 3,250 3,250 3,250 3,275 3,250 ACC
15 Y 3,450 3,450 3,400 3,425 3,450 ACC
16 Y 0.7*2.6 0.7*259 0.7*2.61 0.69*2.6 0.7*2.59 ACC






Widerstand-Prüfbericht

Probe NEIN. Schicht Linienbreite (Mil) ±10% Linie Raum (Mil) ±10% Widerstand-Art Erforderlicher Wert (Ohm) Toleranz Tatsächlicher Wert Ergebnis
Einzelnes Ende Differenzial
1 L3 6,000 7,000   V 90,00 ±10% 93,59 ACC
L3 6,000 10,000   V 100,00 ±10% 102,33 ACC
L4 7,000 7,000   V 90,00 ±10% 88,99 ACC
L4 6,000 7,000   V 90,00 ±10% 90,76 ACC


Hohe Tg-Leiterplatte (PWB) gemacht auf S1000-2M With Immersion Gold und 90 Ohm-Widerstand-Steuerung 1
