6 Schicht Hochfrequenz-PWB errichtet auf 3 Kernen von 20mil RO4003C und von 4mil RO4450F für Radarhöhenmesser

6 Schicht Hochfrequenz-PWB errichtet auf 3 Kernen von 20mil RO4003C und von 4mil RO4450F für Radarhöhenmesser

  • 6 Schicht Hochfrequenz-PWB errichtet auf 3 Kernen von 20mil RO4003C und von 4mil RO4450F für Radarhöhenmesser
  • 6 Schicht Hochfrequenz-PWB errichtet auf 3 Kernen von 20mil RO4003C und von 4mil RO4450F für Radarhöhenmesser
  • 6 Schicht Hochfrequenz-PWB errichtet auf 3 Kernen von 20mil RO4003C und von 4mil RO4450F für Radarhöhenmesser
6 Schicht Hochfrequenz-PWB errichtet auf 3 Kernen von 20mil RO4003C und von 4mil RO4450F für Radarhöhenmesser
Produktdetails:
Herkunftsort: China
Markenname: Bicheng Technologies Limited
Zertifizierung: UL
Modellnummer: BIC-0070-V1.16
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD 2.99-9.99 PER PIECE
Verpackung Informationen: Vakuum
Lieferzeit: 10 WERKTAGE
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 45000 Stücke pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Zahl von Schichten: 6 Glasepoxid: RO4003C
Abschließende Folie: 1.0 Abschließende Höhe von PWB: 1,94 Millimeter ±10%
Oberflächenende: Immersionsgold Lötmittel-Masken-Farbe: N/A
Farbe der Teillegende: N/A Test: 100% früherer Versand elektrischen Tests

6 Schicht Hochfrequenz-PWB errichtet auf 3 Kernen von 20mil RO4003C und von 4mil RO4450F für Radarhöhenmesser

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Hallo jeder.

Warme Grüße!

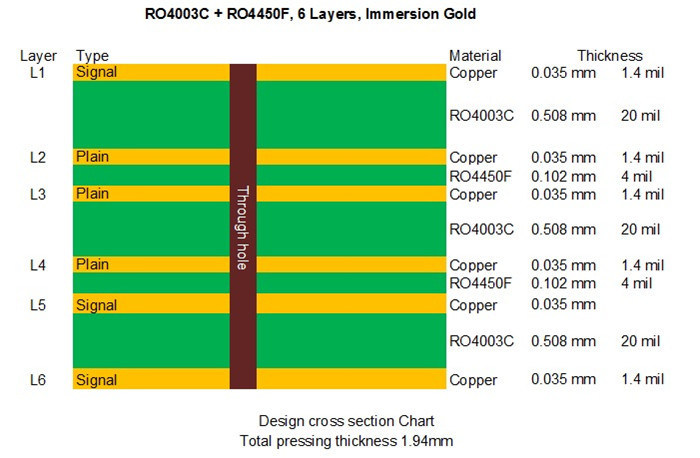

Heute sprachen wir sind eine Art von 6 Schichten Hochfrequenz-PWB. Sie hat auf Kern 3 von 20mil RO4003C mit bondply RO4450F für die Anwendung des Radarhöhenmessers errichtet. Der Stapel-oben ist wie folgt.



6 Schicht Hochfrequenz-PWB errichtet auf 3 Kernen von 20mil RO4003C und von 4mil RO4450F für Radarhöhenmesser 0



Wie zu allen bekannt, gibt es 6 Kerne in RO4003C-Familie, d.h. 8mil (0.203mm) zu 60mil (1.524mm).



RO4003C:
8mil 0.203mm
12mil 0.305mm
16mil 0.406mm
20mil 0.508mm
32mil 0.813mm
60mil 1.524mm

So ist es sehr interessant, dass Stapel-oben von 4 Schichten auf viele unterschiedlichen Arten erfolgt sein kann.



Das Folgen ist die Grundspezifikationen.

Grundmaterial: RO4003C 0,508 Millimeter x 3 Blätter, Blatt RO4450F 0.102mm x 1

Schichtzählung: 6 Schichten

Art: 1 PWB oben pro Platte mit v-geschnittenem

Format: 129mm x 75mm = 1 Art = 1-teilig

Oberflächenende: Immersionsgold

Kupfernes Gewicht: Äußeres inneres Schicht 35 der Schicht 35 μm/μm

Lötmittel-Maske/Legende: Grün/weiß

Abschließende PWB-Höhe: 1,94 Millimeter

Standard: Klasse 2 IPC 6012

Verpackung: 20 Platten werden für Versand verpackt.

Vorbereitungs- und Anlaufzeit: 10 Werktage

Haltbarkeitsdauer: 6 Monate



Eigenschaften und Nutzen

1) RO4003C weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf. Dieses macht es ein ideales Substrat für Breitbandanwendungen;

2) Die Verringerung des Signalverlustes in der Hochfrequenzanwendung trifft die Entwicklung braucht von der Kommunikationstechnologie;

3) UL, ISO14001, IATF16949 bestätigte Fabrik;

4) 16000-Quadratmeter-Werkstatt;

5) Mehr als 18 Jahre PWB-Erfahrung;



Anwendungen

Satellitenantenne, Teiler, Hochfrequenz, Energieteiler



PWB-Leistungsblatt

PWB-GRÖSSE 129 x 75mm=1PCS
BRETT-ART Mehrschichtiges PWB
Zahl von Schichten 6 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten JA
SCHICHT STACKUP Kupfer --------35µm (1 Unze) +plate Oberschicht
RO4003C 0.508mm
Kupfer ------- 35µm (1 Unze)
  Prepreg RO4450F 0.101mm
  Kupfer ------- 35µm (1 Unze)
  RO4003C 0.508mm
  Kupfer ------- 35µm (1 Unze)
  Prepreg RO4450F 0.101mm
  Kupfer ------- 35µm (1 Unze)
  RO4003C 0.508mm
  Kupfer --------35µm (1 Unze) +plate BOT Schicht
TECHNOLOGIE
Minimale Spur und Raum: Mil 6mil/6
Minimale/maximale Löcher: 0,4 Millimeter/3,5 Millimeter
Zahl von verschiedenen Löchern: 15
Zahl von Bohrlöchern: 324
Zahl von Ausfräsungen: 0
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung: nein
Zahl des Goldfingers: 0
BRETT-MATERIAL
Glasepoxid: RO4003C, RO4450F, Tg280℃, äh<3>
Abschließende Folie extern: 1 Unze
Abschließende Folie intern: 1 Unze
Abschließende Höhe von PWB: 1,94 Millimeter ±10%
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Immersionsgold 0,05 Mikrometer über Nickel 4,4 Mikrometer
Löten Sie Maske, auf zuzutreffen: N/A
Lötmittel-Masken-Farbe: N/A
Lötmittel-Masken-Art: N/A
CONTOUR/CUTTING Wegewahl
MARKIERUNG
Seite der Teillegende N/A
Farbe der Teillegende N/A
Hersteller Name oder Logo: N/A
ÜBER Überzogen durch Loch (PTH), minimale Größe 0.4mm. Keine Vorhänge über oder begrabenen vias
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.

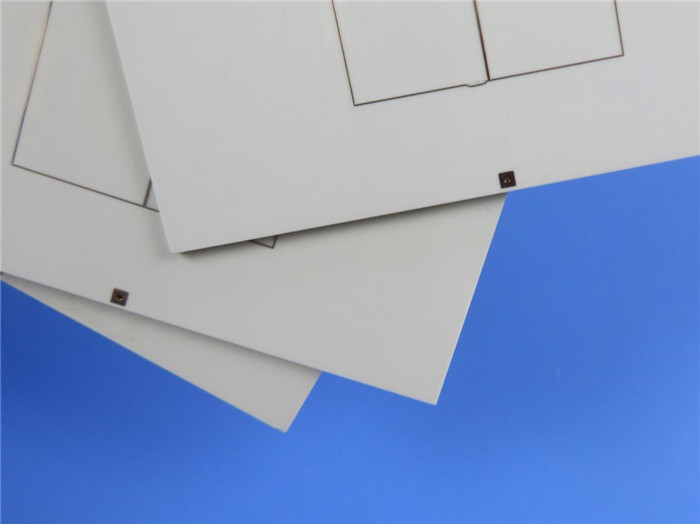

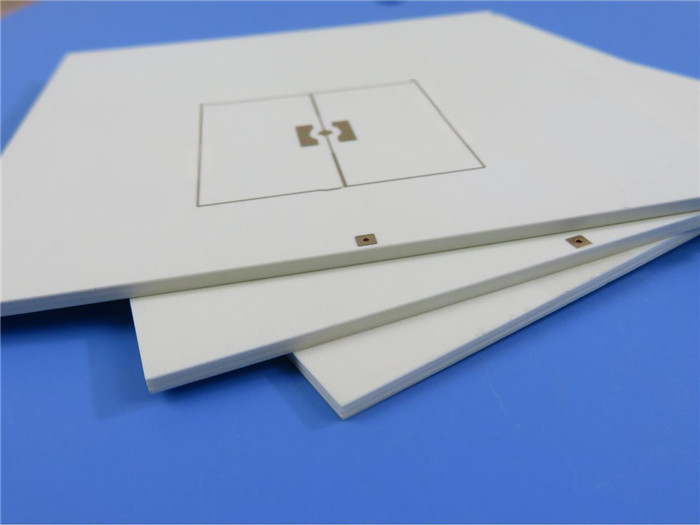

6 Schicht Hochfrequenz-PWB errichtet auf 3 Kernen von 20mil RO4003C und von 4mil RO4450F für Radarhöhenmesser 1
