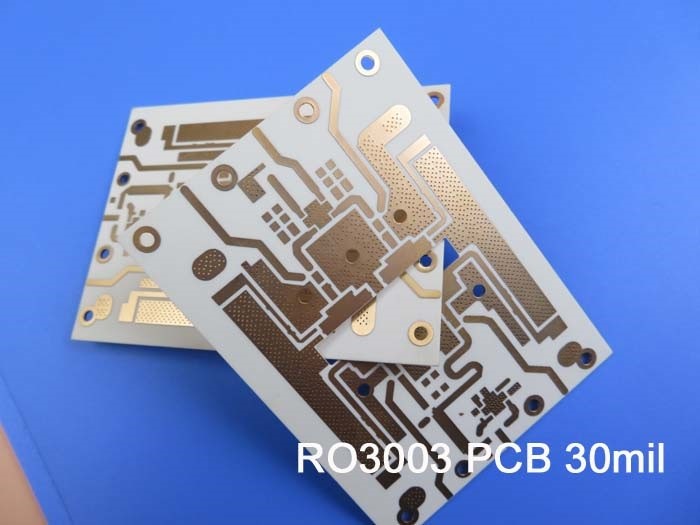

Hochfrequenzleiterplatte 2-Layer Rogers 3003 30mil 0.762mm Rogers RO3003 PWB mit DK3.0 DF 0,001

Hochfrequenzleiterplatte 2-Layer Rogers 3003 30mil 0.762mm Rogers RO3003 PWB mit DK3.0 DF 0,001

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Sind Hochfrequenzstromkreismaterialien Rogers RO3003 keramisch-gefüllte PTFE-Zusammensetzungen, die für Gebrauch in der Handelsmikrowelle und IN Rf-Anwendungen bestimmt sind. Er war entworfen, um außergewöhnliche elektrische und mechanische Stabilität zu konkurrenzfähigen Preisen anzubieten. Die mechanischen Eigenschaften sind konsequent. Dieses erlaubt dem Designer, mehrschichtige Leiterplattenentwürfe zu entwickeln, ohne Verholen oder auf Zuverlässigkeitsprobleme zu stoßen. Materialien RO3003 weisen einen Ausdehnungskoeffizienten (CTE) in der x- und y-Achse von 17 ppm/℃ auf. Dieser Expansionskoeffizient wird an den des Kupfers angepasst, dem das Material aufweisen lässt ausgezeichnete Masshaltigkeit, mit typischer Ätzungsschrumpfung, nach ätzen und backen, von weniger als 0,5 Mil pro Zoll. Die Z-Achse CTE ist 24 ppm/℃, das außergewöhnliche überzogene Durchlochzuverlässigkeit liefert, sogar in der schweren Umwelt.

Typische Anwendungen:

1) Automobilradar

2) Zelluläre Telekommunikationssysteme

3) Datenverbindung auf Kabelnetzen

4) Direkte Sendungssatelliten

5) Globale in Position bringende Satellitenantennen

6) Fleckenantenne für drahtlose Kommunikationen

7) Endverstärker und Antennen

8) Energierückwände

9) Fernmeterleser

PWB-Spezifikationen

Leistungsblatt von Rogers 3003 (RO3003)
