Hochfrequenz-PWB RO4350B 30 Mil 2 Schicht mit Immersions-Gold
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung

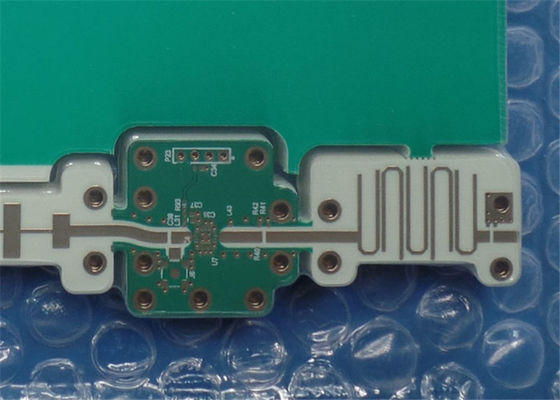

Dieses ist eine Art Hochfrequenz-PWB errichtet auf RO4350B für die Anwendung des ausgeglichenen Verstärkers. Es ist ein 2 Schicht Rf-PWB-Brett bei 0,8 Millimeter stark. Es ist Immersionsgoldende mit Lötmittel Maske und Silkscreen von Taiyo. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 10 Bretter für Versand verpackt.
Eigenschaften und Nutzen
Die Dielektrizitätskonstante (DK) ist niedrig und stabil, also die Signalübertragung ist gut sofort.
Die Eigenschaft des niedrigen dielektrischen Verlustes macht den Signalverlust an einem untergeordneten, das die Signalübertragung von der ganzen Ausrüstung ausgezeichnet herstellt.
Abblätterung der kupfernen Folie wird nicht durch die Änderung der Kälte und der Hitze wegen der Übereinstimmung mit dem Koeffizienten der thermischen Expansion der kupfernen Folie verursacht.
Immersionsgold hat das ausgezeichnete Oberflächen-planarity, besonders hilfreich für PCBs mit BGA-Paketen oder sogar CSP brachte Komponenten an, um Durchfallquote während der Versammlung und des Lötens zu verringern.
UL, ISO bestätigte PWB-Herstellungsfabrik.
Machen Sie Lieferung rechtzeitig Rate 98% pünktlicher Lieferung halten.
Geeignete Produktrate der ersten Produktion: >95%
Erfahrene Verkaufspersonen stellen erfahrene Kundendienste zur Verfügung.
Schnell und flexibel die Zeit der Produktion vom Prototyp zur Standardproduktion sparen
Anwendung
Verstärker, Multicoupler, Antenne, solide Bedienschalterinduktion, Kombinator
Parameter- und Leistungsblatt
| PWB-GRÖSSE |
193 x 192mm=1PCS |
| BRETT-ART |
|
| Zahl von Schichten |
Doppelt versah PWB, 2 Schicht PWB mit Seiten |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
JA |
| SCHICHT STACKUP |
Kupfer ------- Oberschicht 17.8um (0.5oz) +plate |
| RO4350B 30mil (0.762mm) |
| Kupfer ------- Schicht 17.8um (1oz) +plate BOT |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
11.97mil |
| Minimale/maximale Löcher: |
0.3/2.8mm |
| Zahl von verschiedenen Löchern: |
2 |
| Zahl von Bohrlöchern: |
195 |
| Zahl von Ausfräsungen: |
5 |
| Zahl von internen Ausschnitten: |
0 |
| Widerstand-Steuerung |
Nein |
| BRETT-MATERIAL |
|
| Glasepoxid: |
RO4350B 30mil (0.762mm), Tg 288℃ |
| Abschließende Folie extern: |
1oz |
| Abschließende Folie intern: |
0oz |
| Abschließende Höhe von PWB: |
0.8mm ±0.1 |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Immersions-Gold (micoinch 16,2%) 2 über dem 100-Midroinch-Nickel |
| Löten Sie Maske, auf zuzutreffen: |
Spitzen- und unter, Minimum 12micron |
| Lötmittel-Masken-Farbe: |
Grün, NAN YA, LP-4G/G-05 |
| Lötmittel-Masken-Art: |
LPSM |
| CONTOUR/CUTTING |
Verlegung, Fiducial Kennzeichen |
| MARKIERUNG |
|
| Seite der Teillegende |
SPITZE |
| Farbe der Teillegende |
Weiß, S-380W, Taiyo Supplied. |
| Hersteller Name oder Logo: |
Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER |
Überzogen durch Loch (PTH), über tented |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" (0.15mm) |
| Brettüberzug: |
0,0030" (0.076mm) |
| Bohrgerättoleranz: |
0,002" (0.05mm) |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
