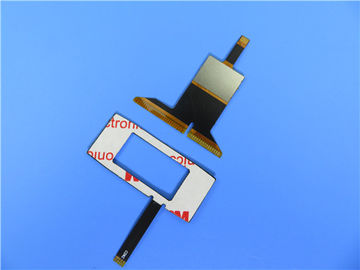

FPC-Versammlung für tragbares Gerät und Computerausrüstung

FPC-Versammlung für tragbares Gerät und Computerausrüstung

  • FPC-Versammlung für tragbares Gerät und Computerausrüstung
  • FPC-Versammlung für tragbares Gerät und Computerausrüstung
  • FPC-Versammlung für tragbares Gerät und Computerausrüstung
  • FPC-Versammlung für tragbares Gerät und Computerausrüstung
  • FPC-Versammlung für tragbares Gerät und Computerausrüstung
FPC-Versammlung für tragbares Gerät und Computerausrüstung
Produktdetails:
Herkunftsort: China
Markenname: Bicheng Enterprise Limited
Zertifizierung: UL
Modellnummer: BIC-0339-V3.39
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD2 .99-9.99 per piece
Verpackung Informationen: Vakuum
Lieferzeit: 8-9 ARBEITSTAG
Zahlungsbedingungen: T / T, Paypal
Versorgungsmaterial-Fähigkeit: 50000 Stück pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Brettmaterial: PU, HAUSTIER Brett-Stärke: 0.03mm-3.0mm
Oberflächen-/innere Schicht Custärke: 0.5oz, 1oz, 2oz Oberflächengüte: Immersions-Gold, Immersions-Splitter, Immersions-Zinn
Coverlay-Farbe: Gelb, weiß, schwarz, Grün Farbe von Silkscreen: Gelb, weiß, schwarz, Grün
Funktion: Elektrischer Test 100% Durchlaufs Zahl von Schichten: Einlagig, Doulbe-Schicht, mehrschichtig, Steif-Flex

FPC-Versammlung für tragbares Gerät und Computerausrüstung



Überblick
Eine Aufschlüsselung eines flexiblen Stromkreises zeigt, dass sie aus 3 grundlegenden Elementen besteht: kupferne Folie, dielektrisches Material und Kleber. Die meisten Herstellungsverfahren, d.h. Darstellungsübertragung, Überzug und Radierung, sind verwendeten denen beim Produzieren überziehen-durch Bretter ziemlich ähnlich. Jedoch, gibt es die Unterschiede wegen des dünnen und schlaffen Materials, das in den flexiblen Stromkreisen benutzt wird.



Flexible Fähigkeit 2019 gedruckter Schaltung Bicheng
Nein. Spezifikationen Fähigkeiten
1 Brett-Art Einlagig, Doulbe-Schicht, mehrschichtig, Steif-Flex
2 Grundmaterial PU, HAUSTIER
3 Kupfernes Gewicht 0.5oz, 1oz, 2oz
4 LED-Maximum-Größe 250 x 5000mm
5 Allgemeine maximale Größe 250 x 2000mm
6 Brett-Stärke 0.03mm-3.0mm
7 Dickentoleranz ±0.03mm
8 Mininum-Bohrloch 0.05mm
9 Maximales Bohrloch 6.5mm
10 Toleranz des Bohrloches ±0.025mm
11 Stärke der Loch-Wand ≧ 8 um
12 Minimale Bahn/Gap des einlagigen Brettes 0.025/0.03mm
13 Minimale Bahn/Gap der Doppelschicht und des mehrschichtigen Brettes 0.03/0.040mm
14 Radierungs-Toleranz ±0.02mm
15 Minimale Breite der Silk Legende ≧ 0.125mm
16 Minimales Heigh der Silk Legende ≧0.75mm
17 Abstand von Legende zu Auflage ≧0.15mm
18 Abstand von der Öffnungs-Lötmittel-Maske des Bohrgeräts Coverlay zur Bahn ≧0.03mm
19 Abstand von der Öffnungs-Lötmittel-Maske des Lochens von Coverlay zur Bahn ≧0.03mm
20 Stärke des Immersions-Nickels 100-300u“
21 Stärke des Immersions-Goldes 1-3u“
22 Thicnkess des Immersions-Zinns 150-400u“
23 Minimale elektrische Prüfungs-Auflage 0.2mm
24 Minimale Toleranz des Entwurfs (normaler Stahlform-Durchschlag) ±0.1mm
25 Minimale Toleranz des Entwurfs (Präzisions-Stahlform-Durchschlag) ±0.05mm
26 Mininum-Radius des abgeschrägten Winkels (Entwurf) 0.2mm
27 Stiffner-Material PU, FR-4, 3M-Kleber, HAUSTIER, Stahlblech
28 RoHs Ja
29 Lötmittel-Masken-Farbe Gelb, weiß, schwarz, Grün



Zweck der flexiblen Stromkreise
1) Verbindungen zwischen Leiterplatten und anderen Komponenten zur Verfügung stellen.
2) als dreidimensionale Substrate für die Montage von SMT-Komponenten dienen z.B. herein
photographisch und Videokameras.
3) die Verbindungen herstellen fähig zum Widerstehen des dynamischen Biegens.
4) Teilflexleiterplatten darstellen.



Vorteile
1) Flexibilität
2) Volumenabnahmen
3) verringert Gewicht
4) Übereinstimmung von SMD-Montage
5) Zuverlässigkeitszunahmen
6) Steuerbarkeit des elektrischen Entwurfs von Parametern
7) Zinn insgesamt gelötet am FPC-Ende
8) materielles optionales (PU, HAUSTIER)
9) niedrige Kosten
10) Kontinuität der Verarbeitung



Anwendungen

Dünnfilmschalter, kapazitiver Touch Screen/Platte, Tastatur FPC, Laser Haupt-FPC,
Streifen des weichen Lichtes des universellen Zweckes LED, eingebauter Touch Screen Antenne FPC des Handys,
Telefonhörer/Kopfhörer FPC, Kontaktgurt des Tintenstrahldruckers, Spielzeuglampenstreifen,
Lcd-Modul, Instrumentenbrett, flexibles Flachkabel, Anzeigenhintergrundbeleuchtung etc.





FPC-Versammlung für tragbares Gerät und Computerausrüstung 0



FPC-Versammlung für tragbares Gerät und Computerausrüstung 1



FPC-Versammlung für tragbares Gerät und Computerausrüstung 2
