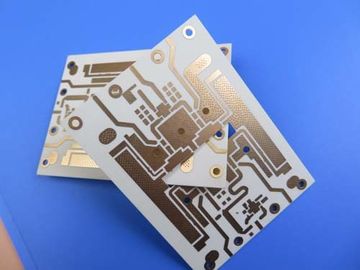

Rf-PWB errichtet auf 60mil RO4350B mit Immersions-Gold auf beiden Seiten
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art doppeltes mit Seiten versehenes Hochfrequenz-PWB, das auf RO4350B-Substrat mit Tg 280°C für die Anwendung von Fernsehantenne errichtet wird. Es ist 1,60 Millimeter ohne Lötmittelmaske stark; Schwarzer Silkscreen ist direkt auf dem Substrat und Immersionsgold ist auf Auflagen für das Löten. Das Grundmaterial wird von Rogers Corp benutzt. , gesamtes Brett, das oben 1 liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Bretter für Versand verpackt.
Eigenschaften und Nutzen
Niedriger thermischer Koeffizient der Dielektrizitätskonstante;
Niedrige Z-Achsenexpansion;
Niedriger auf gleicher Ebene Expansionskoeffizient;
30000-Quadratmeter-Monatsfähigkeit;
8000 Arten PWB pro Monat;
Schnelle CADCAM Prüfung und freies PWB-Zitat;
Konkurrenzfähiger Preis;
Einschaltzeit-Service;
Mehr als 15 Jahre Erfahrung;
Anwendung
Mehrfachkoppler, Radar-Sensoren, Rf-Schalter, Turm angebrachter Verstärker
Parameter- und Leistungsblatt
| PWB-GRÖSSE |
100 x 100mm=1PCS |
| BRETT-ART |
Doppeltes versah PWB mit Seiten |
| Zahl von Schichten |
2 Schichten |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
NEIN |
| SCHICHT STACKUP |
Kupfer ------- Oberschicht 35um (1 Unze) +plate |
| RO4350B 1.524mm |
| Kupfer ------- 35um (1oz) + Platte BOT Schicht |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
Mil 20 Mil/20 |
| Minimale/maximale Löcher: |
0.5mm |
| Zahl von verschiedenen Löchern: |
1 |
| Zahl von Bohrlöchern: |
1 |
| Zahl von Ausfräsungen: |
0 |
| Zahl von internen Ausschnitten: |
0 |
| Widerstand-Steuerung: |
nein |
| Zahl des Goldfingers: |
0 |
| BRETT-MATERIAL |
|
| Glasepoxid: |
RO4350B Tg280℃, äh<3>
|
| Abschließende Folie extern: |
1,5 Unze |
| Abschließende Folie intern: |
N/A |
| Abschließende Höhe von PWB: |
1,6 Millimeter ±10% |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Immersionsgold (31%) |
| Löten Sie Maske, auf zuzutreffen: |
NEIN |
| Lötmittel-Masken-Farbe: |
N/A |
| Lötmittel-Masken-Art: |
N/A |
| CONTOUR/CUTTING |
Wegewahl |
| MARKIERUNG |
|
| Seite der Teillegende |
Oberseite |
| Farbe der Teillegende |
Schwarz |
| Hersteller Name oder Logo: |
Markiert auf dem Brett in einem Leiter und Legende FREIEN BEREICH |
| ÜBER |
N/A |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" |
| Brettüberzug: |
0,0029" |
| Bohrgerättoleranz: |
0,002" |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
