Kurze Einleitung
Gerade da sein Name bedeutet, ist Hochfrequenz, dass die Frequenz verhältnismäßig hoch ist, sich bezieht im Allgemeinen die auf Frequenz von >=300 MHZ (d.h. Wellenlänge wird <>=1 Gigahertz Mikrowelle genannt.
Typische Frequenzen für drahtlose Anwendungen:
* gegenwärtiges Mobile: 0.9GHz - 2GHz
* Systeme 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz und 40GHz
* Automobil: 77GHz
Markt: RFID, drahtlose Kommunikationen, Basisstation und Antenne, Verstärker, Militärprodukte, Unterhaltungselektronik.
Hochfrequenzleiterplatte oder Mikrowelle PWB bezieht sich die auf Leiterplatte, die auf der Hochfrequenz gemacht wird (Mikrowellen) Substrat-Kupferpanzerplatte. Die allgemeinen Arten sind: Doppelseitiges Brett, mehrschichtiges Brett und Mischstruktur.
Mischstruktur umfasst spezielles Substrat der Hochleistung, pp.-Blatt + gewöhnliches Leistungsbrett und pp.-Blatt, das Brett drängend gemischt wird; Hochfrequenzsubstrat + gewöhnliches Substrat FR4; Hochfrequenzsubstrat + Metallfuß etc.

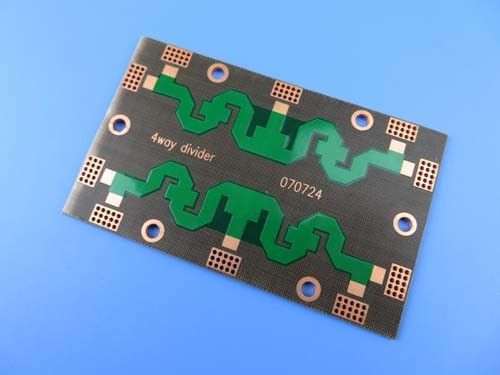

PWB-Fall: Hochfrequenz-PWB-Bretter errichteten auf RO4350B 10 Mil mit Immersions-Gold
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art doppeltes mit Seiten versehenes Hochfrequenz-PWB, das auf RO4350B 10 Mil-Substrat für die Anwendung der Antenne errichtet wird. Es ist ein 2 Schicht Rf-PWB-Brett bei 0,3 Millimeter stark. Es ist Immersionsgoldende ohne Lötmittelmaske. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Jede 50 Bretter werden für Versand verpackt.
Eigenschaften und Nutzen
Niedrigwasserabsorbierbarkeit beeinflußt Dielektrizitätskonstante und dielektrischen Verlust weniger an der Feuchtigkeit.
Keine Korrosion in den Säuren, im Alkali und im aqua regia.
Tg > ℃ 280
ENIG hat guten Oxidationswiderstand und gute Wärmeableitung.
Helfen Sie Ihnen, auf Ihre Kernkompetenzen auf Forschung und Entwicklung, Verkäufen und Marketing sich zu konzentrieren.
UL, ISO bestätigte PWB-Herstellungsfabrik.
Erfahrene Verkaufspersonen und erfahrene Kundendienste.
Auftrag der kleinen Menge wird angenommen
Konkurrenzfähiger Preis
Anwendung
Teiler, Fotokupplung, Hochfrequenz, Antenne 4G
Parameter- und Leistungsblatt
PWB-GRÖSSE | 10 x 12mm=1up |
BRETT-ART | Doppeltes versah PWB mit Seiten |
Zahl von Schichten | 2 Schichten |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- Oberschicht 35um (1 Unze) +plate |
RO4350B 0.254mm |
Kupfer ------- 35um (1oz) + Platte BOT Schicht |
TECHNOLOGIE | |
Minimale Spur und Raum: | N/A |
Minimale/maximale Löcher: | 0.3mm/0.3mm |
Zahl von verschiedenen Löchern: | 1 |
Zahl von Bohrlöchern: | 1 |
Zahl von Ausfräsungen: | 0 |
Zahl von internen Ausschnitten: | 0 |
Widerstand-Steuerung: | nein |
Zahl des Goldfingers: | 0 |
BRETT-MATERIAL | |
Glasepoxid: | RO4350B Tg280℃, äh<3> |
Abschließender Folie External: | 1,5 Unze |
Abschließende Folie intern: | N/A |
Abschließende Höhe von PWB: | 0,3 Millimeter ±0.1 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende | Immersionsgold, 87% |
Lötmittel-Maske treffen auf zu: | N/A |
Lötmittel-Masken-Farbe: | N/A |
Lötmittel-Masken-Art: | N/A |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | N/A |
Farbe der Teillegende | N/A |
Hersteller-Name oder Logo: | N/A |
ÜBER | NEIN |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" |
Brettüberzug: | 0,0029" |
Bohrgerättoleranz: | 0,002" |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
Warum wählen Sie uns?
1) Konzentrieren Sie sich auf Ihre Kernkompetenzen: Wir haben tief gewusst, dass er vom heftigen Wettbewerb für unsere Kunden im Markt voll ist. Sie können dich auf solche wichtige Kompetenzen wie die Forschung und Entwicklung, Verkäufe und Marketing konzentrieren, die auf unserer Berufsleistung und erfahrenen Dienstleistungen diese Überschreitung Ihrer Erwartung basieren.
2) Innovative Technologie: sie ist rational, damit ein kleiner und Kunde nach der spätesten Ausrüstungs- und Herstellungssachkenntnis für sein PCBs verlangt. Durch die Partnerschaften
mit Bicheng PWB erhalten Sie Zutritt, um Ihre Erwartung mit unseren 3 Fabrikbasis mit über 26.000 Quadratmetern zu erreichen.
4) Sparen Sie die Herstellungskosten: Produktionskosten sind einer der springenden Punkte von Produktwettbewerbsfähigkeit unserer Kunden. Bicheng PWB haben sich bemüht, seine Herstellungskosten von der Ausrüstung zu verringern einführen, Arbeitskrafttraining und Technologieverbesserung, um ihre Rentabilität zu erhöhen. Kunden werden mit unseren Kosteneinsparungen aber ohne Qualitätsverlust zufrieden gestellt.
5) Vermeiden Sie Mühe: Es ist eine Umkippenangelegenheit wenn drangsalierende Qualitätsproblem das Sie. Bicheng-konstruktive Gestaltung verhindert Problem am Auftreten in der Vorproduktion. Sie erhalten nicht Kopfschmerzen mit Bicheng-Prototypen, kleinen Aufträgen und Massenproduktion. Unsere Rate der Kundenbeanstandung ist kleiner als 1% und wird gelöstes zufrieden stellendes sein.
6) Sparen Sie Zeit: Markt erfordert die Produkte, die schnell aktualisieren. Bicheng PWB arbeitet immer schnell und flexibel, um die Zeit der Produktion vom Prototyp zur Standardproduktion zu sparen,
schneller Rücklauf oder fristgerechte Lieferungen.
7) Ein ausgezeichnetes Team: Bicheng ist vertrauenswürdiger Partner mit Leidenschaft, Disziplin, Verantwortung und Ehrlichkeit. Wir haben ein Team von erfahrenen Verkaufspersonen und von erfahrenen Kundendiensten. Ändern Sie nicht Ihren Lieferanten. Wenn Änderung Muss ist, ist Bicheng das rechte für Sie.
