Produktprofil
1,1 allgemeine Beschreibung

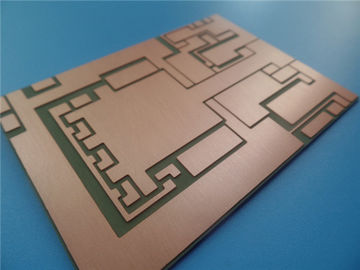

Dieses ist eine Art schweres kupfernes einseitiges Aluminium PWB-Brett bei starkem 1.2mm
für die Anwendung der hoch gegenwärtiger und der hohen Temperatur Ableitung. Die Basis
Laminat ist von Kupfer ITEQ 9oz. Es hat pro Klasse 2 IPC 6012 mit fabriziert
gelieferte Gerber-Daten. Jede 20 Tafeln werden separat verpackt.
1,2 Eigenschaften und Nutzen
A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G., Hochspannungstest, Widerstandsteuertest, Dünnschliff, Lötmittelfähigkeitstest,
H., strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung,
I. Rechtherstellungsanweisung (MI),
Kundendienst J. Great
K. UL passte sich an
L. Professional und erfahrene Ingenieure
1,3 Anwendung
Industrielle und Grubenlampen, Automobilignitor, Sicherheitssystem, Audioverstärker
1,4 Parameter- und Leistungsblatt
| Zahl von Schichten |
1 |
| Brett-Art |
Einseitiges PWB |
| Brett-Stärke |
1,20 Millimeter +/--0,1 |
| Brett-Material |
Aluminium PWB, MCPCB |
| Brett-Material-Lieferant |
ITEQ |
| Tg-Wert des Brett-Materials |
150℃ |
| |
| PTH-Custärke |
N/A |
| Innere Iayer-Cu thicknes |
N/A |
| Oberflächencustärke |
315 um (9oz) |
| |
| Lötmittel-Masken-Art und Modell nein. |
N/A |
| Lötmittel-Masken-Lieferant |
N/A |
| Lötmittel-Masken-Farbe |
N/A |
| Zahl von Lötmittel-Masken |
N/A |
| Stärke der Lötmittel-Maske |
N/A |
| |
| Art der Silkscreen-Tinte |
N/A |
| Lieferant von Silkscreen |
N/A |
| Farbe von Silkscreen |
N/A |
| Zahl von Silkscreen |
N/A |
| |
| Mininum-Spur (Mil) |
16 Mil |
| Kleinster Spalt (Mil) |
14,7 Mil |
| |
| Oberflächenende |
OSP |
| RoHS erforderte |
Ja |
| Verholen |
0,14% |
| |
| Wärmestoß-Test |
Durchlauf, 288±5℃, 10 Sekunden, 3 Zyklen.
Keine Abblätterung, keine Blasenbildung.
|
| Solderablity-Test |
Durchlauf, 255±5℃, 5 Sekunden Bereich nassmachend wenig 95% |
| Funktion |
Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit |
Befolgung IPC-A-600H u. IPC-6012C Klasse 2 |
1,5 Entwurfsmaß Einheit: Millimeter
| NEIN. |
Erforderliches Maß (toerance) |
Tatsächliches Maß |
| 1 |
85,00 |
±0.15 |
84,99 |
85,01 |
85,00 |
85,01 |
| 2 |
67,00 |
±0.15 |
67,02 |
67,01 |
67,00 |
66,99 |
