Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0120-V1.20 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD40~50 per piece |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 5-6 Werktage |
Zahlungsbedingungen: | T / T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Zahl von Schichten: | einseitige Leiterplatten | Aluminiumkern:: | 1W / Dielektrisches Material 75um M |
---|---|---|---|
Abschließender Folie External:: | 1oz | Abschließende Höhe von PWB:: | 1.6mm ±0.16 |
Oberflächengüte: | Heißluft-lötendes Planieren (HASL), bleifrei, Sn>=2.54µm | Lötmittelmaskenfarbe:: | Schwarzes, KSM-S6189BK31 |
Farbe der Teillegende: | Weiß, IJR-4000 MW300 | Test: | 100% früherer Versand elektrischen Tests |
Produktprofil
1,1 allgemeine Beschreibung

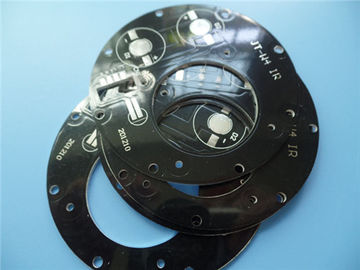

Dieses ist eine Art Aluminium PWB für die Anwendung des Energiemoduls. Es ist ein einlagiges
MCPCB-Brett bei 1,6 Millimeter stark mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte
ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Es hat pro IPC 6012 fabriziert
Klasse 2 unter Verwendung gelieferter Gerber-Daten. 30 Bretter werden separat verpackt.
1,2 Eigenschaften und Nutzen
A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G., strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung,
H., Hochspannungstest, Widerstandsteuertest, Dünnschliff, Lötmittelfähigkeitstest,
I. geeignete Produktrate der ersten Produktion: >95%
J. UL erkannt und RoHS Richtungweisend-konform
K., Spitzentechnologie
L., Kundenbeanstandungsrate: <1>
1,3 Anwendung
Leuchtstofflampe, CPU-Brett, Diskettefahrer, elektronische Ausrüstung der Kommunikation,
Stromversorgungsausrüstung
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 96 x 96mm=1PCS |
BRETT-ART | IMS-PWB |
Zahl von Schichten | Einseitiges PWB |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- 70um (2oz) |
1W/MK dielektrisches Material 75um | |
Aluminium 6061 1.5mm | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 12mil/20mil |
Minimale/maximale Löcher: | 3mm/5.0mm |
Zahl von verschiedenen Löchern: | 12 |
Zahl von Bohrlöchern: | 3 |
Zahl von Ausfräsungen: | 2 |
Zahl von internen Ausschnitten: | 0 |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Aluminiumkern: | 1W / Dielektrisches Material 75um M |
Thermischer Widerstand (°C/W) | ≤0.45 |
Durchbruchsspannung (VDC) | 4000 |
Abschließender Folie External: | 1oz |
Abschließende Folie intern: | 0oz |
Abschließende Höhe von PWB: | 1.6mm ±0.16 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende | Lötendes Planieren der Heißluft (HASL), bleifrei, Sn>=2.54µm |
Lötmittel-Maske treffen auf zu: | SPITZE, Minimum 12micron |
Lötmittel-Masken-Farbe: | Schwarzes, KSM-S6189BK31 |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | SPITZE |
Farbe der Teillegende | Weiß, IJR-4000 MW300 |
Hersteller-Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
ÜBER | Nicht überzogen während des Lochs (NPTH) |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" |
Brettüberzug: | 0,0029" |
Bohrgerättoleranz: | 0,002" |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
Die Vielzahl von Aluminium-PCBs
PWB-Musterüberzug
