Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0063-V6.3 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD40~50 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 5-6 Werktage |
Zahlungsbedingungen: | T / T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Wärmeleitfähigkeit: | 3W / Dielektrisches Material M, MCPCB | Abschließender Folie External: | 1 Unze |
---|---|---|---|
Abschließende Höhe von PWB: | 1.6mm ±0.16 | Oberflächengüte: | Electroless Nickel über Immersions-Gold (ENIG) |
Lötmittelmaskenfarbe: | Schwarz | Farbe der Teillegende: | kein Silkscreen |
Test: | 100% früherer Versand elektrischen Tests |
Produktprofil
1,1 allgemeine Beschreibung

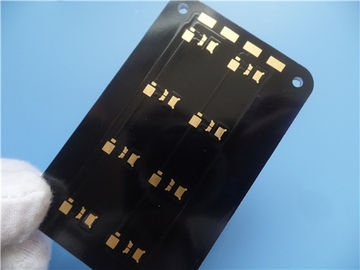

Dieses ist eine Art Aluminium PWB für die Anwendung von Led Beleuchtung. Es ist ein einlagiges
MCPCB-Brett bei 1,6 Millimeter stark mit Wärmeleitfähigkeit von 3 W/MK. Die Aluminiumplatte
ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Es hat pro Klasse IPC 6012 fabriziert
2 unter Verwendung gelieferter Gerber-Daten. 25 Bretter werden für Versand verpackt.
1,2 Eigenschaften und Nutzen
A. SMT-Prozess.
B., verringert effektive Wärmeableitung die Betriebstemperatur des Moduls und
dehnt die Nutzungsdauer aus.
C., werden Energiedichte und Zuverlässigkeit herauf 10% verbessert.
D., verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstelle
Materialien),
E. Reduce das Volumen des Produktes,
F. Reduce die Kosten der Hardware und der Versammlung,
G., Wärmebelastungstest, Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzung
Test
Produktrate H. Eligible der ersten Produktion: >95%
I. PWB, das ausschließlich gemäß der erforderlichen Spezifikationen herstellt.
J., Spitzentechnologie
K., Fokus auf Tief zur mittleren Massenproduktion
L., wird Auftrag der kleinen Menge angenommen
1,3 Anwendung
Hauptbeleuchtung, helles Umwandlungssystem, festes Relais, Wandlampenaluminium PWB
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 80 x 50mm=1PCS |
BRETT-ART | IMS-PWB |
Zahl von Schichten | Einseitiges PWB |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
3W/MK dielektrisches Material 100um | |
Aluminiumbasis 5052 | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 11mil/11.5mil |
Minimale/maximale Löcher: | 8.5mm |
Zahl von verschiedenen Löchern: | 1 |
Zahl von Bohrlöchern: | 4 |
Thermischer Widerstand (°C/W) | ≤0.45 |
Durchbruchsspannung (VDC) | 4000 |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Wärmeleitfähigkeit | 3W / Dielektrisches Material M, MCPCB |
Abschließender Folie External: | 1oz |
Abschließende Folie intern: | 0oz |
Abschließende Höhe von PWB: | 1.6mm ±0.16 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende |
Electroless Nickel über Immersions-Gold (ENIG) (1 µ“ über µ 100“ Nickel) |
Lötmittel-Maske treffen auf zu: | Spitze. 12µm Minimum. |
Lötmittel-Masken-Farbe: | Schwarzes |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | kein Silkscreen |
Farbe der Teillegende | kein Silkscreen |
Hersteller-Name oder Logo: | gemäß der Anforderung |
ÜBER | nein über |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" (0.15mm) |
Brettüberzug: | 0,0030" (0.076mm) |
Bohrgerättoleranz: | 0,002" (0.05mm) |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
