Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0059-V5.9 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD40~50 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 5-6 Werktage |
Zahlungsbedingungen: | T / T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Wärmeleitfähigkeit: | 1W/MK dielektrisches Material, MCPCB | Abschließende Höhe von PWB: | 1.6mm ±0.16 |
---|---|---|---|
Abschließender Folie External: | 1 Unze | Oberflächengüte: | Heißluft-Löten |
Lötmittelmaskenfarbe: | Schwarz | Farbe der Teillegende: | Weiß |
Test: | 100% früherer Versand elektrischen Tests |
Produktprofil
1,1 allgemeine Beschreibung

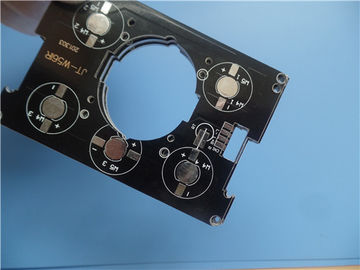

Dieses ist eine Art Aluminium PWB für die Anwendung der Gleichrichterbrücke. Es ist ein einlagiges
MCPCB-Brett bei 1,6 Millimeter stark mit Wärmeleitfähigkeit 2W/MK. Die Aluminiumplatte
ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Es hat pro Klasse IPC 6012 fabriziert
2 unter Verwendung gelieferter Gerber-Daten. 25 Bretter werden separat verpackt.
1,2 Eigenschaften und Nutzen
A. SMT-Prozess.
B., verringert effektive Wärmeableitung die Betriebstemperatur des Moduls und
dehnt die Nutzungsdauer aus.
C., werden Energiedichte und Zuverlässigkeit herauf 10% verbessert.
D., verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstelle
Materialien),
E. Reduce das Volumen des Produktes,
F. Reduce die Kosten der Hardware und der Versammlung,
Herstellungsanweisung (MI) G. Right,
Ausrüstungsmanagement H. Comprehensive und Wartung und prozesskontrollierte,
Inspektion I. Strict WIP und Überwachung sowie Arbeitsanweisung,
J. Kein MOQ, niedrigen Kosten für Prototypen und Proben.
K. 1-10 Stücke werden für Verkauf angeboten.
Zustimmungen L. International
1,3 Anwendung
Endverstärker, Lokführer, Stromversorgungsgerät, Leuchtstofflampe
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 95 x 64mm=1PCS |
BRETT-ART | Aluminium PWB, IMS-PWB |
Zahl von Schichten | Einseitiges PWB |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
Dielektrisches Material 1W/MK | |
Aluminium 5052 | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 40 Mil /-Mil |
Minimale/maximale Löcher: | 2.0 / 4,0 Millimeter |
Zahl von verschiedenen Löchern: | 2 |
Zahl von Bohrlöchern: | 14 |
Thermischer Widerstand (°C/W) | ≤0.45 |
Durchbruchsspannung (VDC) | 4000 |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Wärmeleitfähigkeit | 1W/MK dielektrisches Material, MCPCB |
Abschließender Folie External: | 1oz |
Abschließende Folie intern: | 0oz |
Abschließende Höhe von PWB: | 1.6mm ±0.16 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende | Heißluft-Löten |
Lötmittel-Maske treffen auf zu: | Spitze. 12µm Minimum. |
Lötmittel-Masken-Farbe: | Schwarzes |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | SPITZE |
Farbe der Teillegende | Weiß |
Hersteller-Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
ÜBER | nein über |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" (0.15mm) |
Brettüberzug: | 0,0030" (0.076mm) |
Bohrgerättoleranz: | 0,002" (0.05mm) |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
Die Vielzahl von Aluminium-PCBs
PWB-Brettreinigung
