Produktprofil
1,1 allgemeine Beschreibung

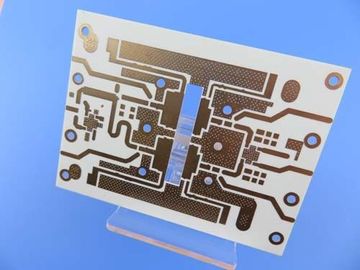

Dieses ist eine Art Brett Sinlge-Schicht Aluminiums 2.0mm für die Anwendung von LED-Beleuchtung
mit HASL-Auflagenende. Das niedrige Laminat ist von ITEQ, weiße Lötmittelmaske von Taiyo
und schwarzer Silkscreen von Taiyo auch. Es hat pro Klasse 2 IPC 6012 unter Verwendung geliefert fabriziert
Gerber-Daten. Jede 20 Tafeln werden separat verpackt.
1,2 Eigenschaften und Nutzen
A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G. 100% prüft einschließlich des elektrischen Tests und AOI-Inspektion.
H. UL, ISO bestätigte PWB-Herstellungsfabrik.
I. Delivery rechtzeitig. Halten von Rate 98% pünktlicher Lieferung.
Zustimmungen J. International
K. UL erkannt und RoHS Richtungweisend-konform
Materialien L. RoHS
1,3 Anwendung
Projektorlampe, automatisches Sicherheitskontrollsystem, Schalterregler, Vorverstärker
1,4 Parameter- und Leistungsblatt
| Zahl von Schichten |
1 |
| Brett-Art |
Einseitiges MCPCB |
| Brett-Stärke |
2.0mm +/--0,2 |
| Brett-Material |
Aluminium PWB 1W/MK |
| Brett-Material-Lieferant |
ITEQ |
| CTI |
500V |
| |
| PTH-Custärke |
N/A |
| Innere Iayer-Cu thicknes |
N/A |
| Oberflächencustärke |
35 um (1oz) |
| |
| Lötmittel-Masken-Art |
LPSM |
| Lötmittel-Masken-Lieferant |
TAIYO |
| Lötmittel-Masken-Farbe |
Weiß |
| Zahl von Lötmittel-Masken |
1 |
| Stärke der Lötmittel-Maske |
13um |
| |
| Art der Silkscreen-Tinte |
N/A |
| Lieferant von Silkscreen |
TAIYO |
| Farbe von Silkscreen |
Schwarzes |
| Zahl von Silkscreen |
1 |
| |
| Mininum-Spur (Mil) |
10 Mil |
| Kleinster Spalt (Mil) |
10 Mil |
| |
| Oberflächenende |
HASL bleifrei |
| RoHS erforderte |
Ja |
| Verholen |
0,18% |
| |
| Wärmestoß-Test |
Durchlauf, 288±5℃, 10 Sekunden, 3 Zyklen.
Keine Abblätterung, keine Blasenbildung.
|
| Solderablity-Test |
Durchlauf, 255±5℃, 5 Sekunden Bereich nassmachend wenig 95% |
| Funktion |
Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit |
Befolgung IPC-A-600H u. IPC-6012C Klasse 2 |
1,5 Entwurfsmaß Einheit: Millimeter
| NEIN. |
Erforderliches Maß (toerance) |
Tatsächliches Maß |
| 1 |
269,40 |
±0.15 |
269,41 |
269,40 |
269,39 |
269,41 |
| 2 |
128,50 |
±0.15 |
128,49 |
128,51 |
128,50 |
128,48 |
1,6 Loch-Größe und Schlitz-Maß (Millimeter)
| NEIN. |
Requerment-Maß (Toleranz) |
PTH/NPT |
Tatsächliches Maß |
| 1 |
1,600 |
±0.05 |
N |
1,575 |
1,615 |
1,600 |
1,575 |
| 2 |
2,000 |
±0.05 |
N |
2,975 |
2,015 |
2,970 |
2,010 |
