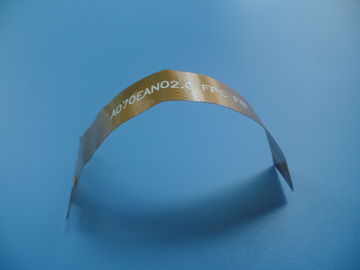

Flexibles PWB errichtet auf HAUSTIER Flex mit bloßes Brett-Prüfung

Flexibles PWB errichtet auf HAUSTIER Flex mit bloßes Brett-Prüfung

  • Flexibles PWB errichtet auf HAUSTIER Flex mit bloßes Brett-Prüfung
  • Flexibles PWB errichtet auf HAUSTIER Flex mit bloßes Brett-Prüfung
  • Flexibles PWB errichtet auf HAUSTIER Flex mit bloßes Brett-Prüfung
Flexibles PWB errichtet auf HAUSTIER Flex mit bloßes Brett-Prüfung
Produktdetails:
Herkunftsort: China
Markenname: Bicheng Enterprise Limited
Zertifizierung: UL
Modellnummer: BIC-0610-V6.10
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD20~30
Verpackung Informationen: Vakuum
Lieferzeit: 4-5 Werktage
Zahlungsbedingungen: T / T, Paypal
Versorgungsmaterial-Fähigkeit: 45000 Stücke pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Brettmaterial: Polyimide 50 µm ITEQ 60℃ Brett-Stärke: 0.25mm
Oberflächencustärke: µm 35 Coverlay-Farbe: Gelb
Farbe von Silkscreen: Weiß Oberflächengüte: Immersionsgold
Funktion: Elektrischer Test 100% Durchlaufs

Allgemeines Profil




Eine Aufschlüsselung eines flexiblen Stromkreises zeigt, dass sie aus 3 grundlegend besteht
Elemente: kupferne Folie, dielektrisches Material und Kleber. Die meisten von
Herstellung proceses, d.h. Darstellungsübertragung, Überzug und Radierung,
seien Sie verwendeten denen beim Produzieren überziehen-durch Bretter ziemlich ähnlich.
Jedoch, gibt es die Unterschiede wegen des dünnen und schlaffen benutzten Materials
in den flexiblen cirucits.







Zweck der flexiblen Stromkreise




1) zu Verbindungen zwischen Leiterplatten und anderer zur Verfügung stellen
    Komponenten.
2) als dreidimensionale Substrate für die Montage von SMT dienen
    Komponenten z.B. in photographischem und in den Videokameras.
3) die Verbindungen herstellen fähig zum Widerstehen dynam Biegen.
4) Teilflexleiterplatten darstellen.







Vorteile




1) Flexibilität
2) Volumenabnahmen
3) verringert Gewicht
4) Übereinstimmung von SMD-Montage
5) Zuverlässigkeitszunahmen
6) Steuerbarkeit des elektrischen Entwurfs von Parametern
7) Zinn insgesamt gelötet am FPC-Ende
8) materielles optionales (PU, HAUSTIER)
9) niedrige Kosten
10) Kontinuität der Verarbeitung







Anwendungen




Dünnfilmschalter, kapazitiver Touch Screen/Platte, Tastatur FPC, Laser
Kopf FPC, Streifen des weichen Lichtes des universellen Zweckes LED, Handyeinbauten
Antenne FPC Touch Screen, Telefonhörer/Kopfhörer FPC,
Treten Sie mit Gurt des Tintenstrahldruckers, Spielzeuglampenstreifen, LCD-Modul, Instrument in Verbindung
Platte, flexibles Flachkabel, Anzeigenhintergrundbeleuchtung etc.







Flexible Fähigkeit gedruckter Schaltung Bicheng

Nein. Spezifikationen Fähigkeiten
1 Brett-Art

Einlagig, Doulbe-Schicht,

Mehrschichtig, Steif-Flex

2 Grundmaterial PU, HAUSTIER
3 Kupfernes Gewicht 0.5oz, 1oz, 2oz
4 LED-Maximum-Größe 250 x 5000mm
5 Allgemeine maximale Größe 250 x 2000mm
6 Brett-Stärke 0.03mm-3.0mm
7 Dickentoleranz ±0.03mm
8 Mininum-Bohrloch 0.05mm
9 Maximales Bohrloch 6.5mm
10 Toleranz des Bohrloches ±0.025mm
11 Stärke der Loch-Wand ≧ 8 um
12

Minimale Bahn/Gap von einzelnem

Schicht-Brett

0.025/0.03mm
13

Minimale Bahn/Gap des Doppelten

Schicht und mehrschichtiges Brett

0.03/0.040mm
14 Radierungs-Toleranz ±0.02mm
15 Minimale Breite der Silk Legende ≧ 0.125mm
16 Minimales Heigh der Silk Legende ≧0.75mm
17 Abstand von Legende zu Auflage ≧0.15mm
18

Abstand von der Öffnungs-Lötmittel-Maske

vom Bohrgerät Coverlay zur Bahn

≧0.03mm
19

Abstand von der Öffnungs-Lötmittel-Maske

vom Lochen von Coverlay zur Bahn

≧0.03mm
20 Stärke des Immersions-Nickels 100-300u“
21 Stärke des Immersions-Goldes 1-3u“
22 Thicnkess des Immersions-Zinns 150-400u“
23 Minimale elektrische Prüfungs-Auflage 0.2mm
24

Minimale Toleranz des Entwurfs

(Normaler Stahlform-Durchschlag)

±0.1mm
25

Minimale Toleranz des Entwurfs

(Präzisions-Stahlform-Durchschlag)

±0.05mm
26 Mininum-Radius des abgeschrägten Winkels (Entwurf) 0.2mm
27 Stiffner-Material PU, FR-4, 3M-Kleber, HAUSTIER, Stahlblech
28 RoHs Ja
29 Lötmittel-Masken-Farbe Gelb, weiß, schwarz, Grün



Flexibles PWB errichtet auf HAUSTIER Flex mit bloßes Brett-Prüfung 0

Flexibles PWB errichtet auf HAUSTIER Flex mit bloßes Brett-Prüfung 1
