Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0996-V9.96 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD20~30 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 5-6 Werktage |
Zahlungsbedingungen: | T/T/paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Wärmeleitfähigkeit: | 1W / Dielektrisches Material 75um M | Brett dick: | 1.6mm ±0.16 |
---|---|---|---|
Äußeres kupfernes starkes: | 1 Unze | Oberflächengüte: | HASL bleifrei |
Lötmittelmaskenfarbe: | Weiß | Farbe der Teillegende: | Schwarz |
Test: | 100% früherer Versand elektrischen Tests |
Produktprofil
1,1 allgemeine Beschreibung

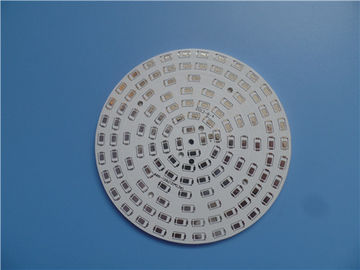

Dieses ist eine Art Aluminium PWB für die Anwendung von Led Beleuchtung. Es ist ein einlagiges
MCPCB-Brett bei 1,6 Millimeter stark mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte
ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Es hat pro Klasse IPC 6012 fabriziert
2 unter Verwendung gelieferter Gerber-Daten. 25 Bretter werden separat verpackt.
1,2 Eigenschaften und Nutzen
A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G., werden Produkte und Herstellung durch autorisierte Organisationen bestätigt.
H. PWB, das ausschließlich gemäß der erforderlichen Spezifikationen herstellt.
I. verhindert konstruktive Gestaltung Probleme an in der Produktion vor auftreten.
Materialien J. RoHS
K. Focus auf Tief zur mittleren Massenproduktion
Beanstandungsrate L. Customer: <1>
1,3 Anwendung
Hintere Beleuchtung des Automobils, konstante Spannungsregelung, Automobil, Aluminium PWB für
Audiogeräte
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 90 x 90 Millimeter (Durchmesser 90 Millimeter) |
BRETT-ART | Metallkern PWB |
Zahl von Schichten | Einseitiges PWB |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
1W/MK dielektrisches Material 75um | |
Aluminium 1060 1.5mm | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 10mil/10mil |
Minimale/maximale Löcher: | 2,0 Millimeter |
Zahl von verschiedenen Löchern: | 1 |
Zahl von Bohrlöchern: | 7 |
Zahl von Ausfräsungen: | 0 |
Zahl von internen Ausschnitten: | 0 |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Aluminiumkern: | 1W / Dielektrisches Material 75um M |
Thermischer Widerstand (°C/W) | ≤0.45 |
Durchbruchsspannung (VDC) | 4000 |
Abschließender Folie External: | 1oz |
Abschließende Folie intern: | 0oz |
Abschließende Höhe von PWB: | 1.6mm ±0.16 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende | HASL bleifrei |
Lötmittel-Maske treffen auf zu: | SPITZE, Minimum 12micron |
Lötmittel-Masken-Farbe: | Weiß, Taiyo PSR400 WT02 |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | SPITZE |
Farbe der Teillegende | Schwarzes |
Hersteller-Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
ÜBER | Nicht überzogen während des Lochs (NPTH) |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" |
Brettüberzug: | 0,0029" |
Bohrgerättoleranz: | 0,002" |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
