Beispieleinleitung

Metallkernplatine

China Metallkernplatine Fournisseur
Metallkernplatine Fournisseur Metallkernplatine Fournisseur Metallkernplatine Fournisseur Metallkernplatine Fournisseur Metallkernplatine Fournisseur

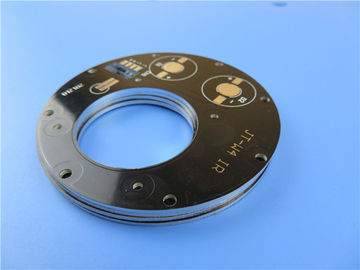

Großes Bild :  Metallkernplatine

Produktdetails:

Contact Now
Ausführliche Produkt-Beschreibung



Metallkern PWB ist- die thermische ManagementLeiterplatte, die in LED-Beleuchtung benutzt wird, die Ableitung schnell abkühlen muss. Der Metallkern kann Aluminium- (Aluminiumkern PWB) und kupfern sein (Kupferkern PWB), sogar Eisenbasis. Die schnellste Geschwindigkeit der Wärmeübertragung ist auf Kupfer, das in Form von thermoelektrischer Trennung entworfen ist.



Vorteile

1) Effektive Wärmeableitung verringert die Betriebstemperatur des Moduls und dehnt die Nutzungsdauer aus;

2) Energiedichte und Zuverlässigkeit werden herauf 10% verbessert;

3) Verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstellenmaterialien);

4) Verringern Sie das Volumen des Produktes;

5) Verringern Sie die Kosten der Hardware und der Versammlung;

6) Optimierungskombination des Machtstromkreises und des Steuerstromkreises;

7) Ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit;

8) Verringern Sie die Betriebstemperatur der Ausrüstung;



Anwendungen

LED-Beleuchtung, Schalterregler, DC-/ACkonverter, elektronische Ausrüstung der Kommunikation, elektrischer Stromkreis a-Filters, Büroautomationsausrüstung, Lokführer-, Bewegungsprüfer, Automobil etc.


Lötmittel-Maske
Abhängig von, ob Licht absorbiert werden oder reflektiert werden soll, haben wir grüne, Schwarzweiss-Lötmittelmaske. Weiße Lötmittelmaske ist in LED-PWB-Anwendung allgemein verwendet und wir benutzen Superlötmittelmaske des WEISS LED und nicht gelbliche oder braune Farbe tritt nach dem bloßen PWB-Backen sowie der Rückflut und den Wellenlötmittel PWB-Montageverfahren auf.

PWB-Dienstleistungen
1) einseitige, doppelte mit Seiten versehene und multi Schichten.
2) Isoliermetallsubstrat (IMS-PWB) und Metallkern PWB (MCPCB)
3) hohe Wärmeleitfähigkeit zu 3W/MK
4) schweres Kupfer bis zu 3oz
5) Verfahrensstärke: 0.4-6.0mm stark
6) Platte durch Loch (PTH≥20μm)
7) BGA (mininum Auflage bei 14 Mil), Widerstandsteuerung (+/--10)
8) V-Nut, Durchschlag, CNC-Mühle
9) lange Streifen, zusammengesetztes Aluminium
10) ENIG, HASL, OSP und Immersionszinn



Aufbau

Metallkernplatine      Metallkernplatine

Einseitige doppelte mit Seiten versehene Art (1)

Metallkernplatine   Metallkernplatine

Doppeltes versah Art mit Seiten (2) mehrschichtig



MCPCB-Fähigkeiten 2018

NEIN. Parameter Wert
1 Art des Metallkernes Aluminium, Kupfer, Eisen
2 Modell des Metallkernes A1100, A5052, A6061, A6063, C1100
3 Oberflächenende HASL, Immersions-Gold, Immersions-Silber, OSP
4 Stärke des Oberflächenüberzuges HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm
5 Schicht-Zählung 1-4 Schichten
6 Maximum der Brett-Größe 23" x 46" (584mm×1168mm)
7 Mininum der Brett-Größe 0,1969" x 0,1969" (5mm×5mm)
8 Brett-Stärke 0,0157" x 0,2362" (0.4-6.0mm)
9 Kupferne Stärke 0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) zu 10oz (350µm)
10 Minimale Spurbreite 5mil (0.127mm)
11 Minimaler Raum 5mil (0.127mm)
12 Minimale Loch-Größe 0,0197" (0.5mm)
13 Maximale Loch-Größe Keine Grenze
14 Minimale Löcher gelocht PWB-Stärke <1>
PWB-thikness 1.2-3.0mm: 0,0591" (1.5mm)
15 PTH-Wandstärke >20µm
16 Toleranz von PTH ±0.00295“ (0.075mm)
17 Toleranz von NPTH ±0.00197“ (0.05mm)
18 Abweichung der Loch-Position ±0.00394“ (0.10mm)
19 Entwurfs-Toleranz Verlegung: ±0.00394“ (0.1mm)
Lochen: ±0.00591“ (0.15mm)
20 Winkel von V-geschnittenem 30°, 45°, 60°
21 V-geschnittene Größe 0,1969" x 47,24" (5mm×1200mm)
22 Stärke des V-geschnittenen Brettes 0,0236" x 0,1181" (0.6-3mm)
23 Toleranz des V-geschnittenen Winkels ±5º
24 V-CUT Vertikalität ≤0.0059“ (0.15mm)
25 Minimale quadratische Schlitze gelocht PWB-Stärke < 1="">
PWB-Stärke 1.2-3.0mm: 0,0394" x 0,0394" (1,0 x 1.0mm)
26 Minimale BGA-AUFLAGE 0,01378" (0.35mm)
27 Minimale Breite der Lötmittel-Masken-Brücke. 8mil (0.2032mm)
28 Minimale Stärke der Lötmittel-Maske >13µm (0.013mm)
29 Isolationswiderstand 1012ΩNormal
30 Abziehstärke 2.2N/mm
31 Lötmittelfloss 260℃ 3min
32 E-Test Spannung 50-250V
33 Wärmeleitfähigkeit 0.8-8W/M.K
34 Verzerrung oder Torsion ≤0.5%
35 Entflammbarkeit FV-0
36 Minimale Höhe des Teilindikators 0,0059" (0.15mm)
37 Minimum-offene Lötmittel-Maske auf Auflage 0,000394" (0.01mm)
