Hochfrequenz-PWB errichtet auf 10mil RO4350B mit Immersions-Gold für Antenne

PWB-Bescheinigungen
Gute Qualität Hochfrequenz-PWB
Gute Qualität Hochfrequenz-PWB
Kunden-Berichte
Kevin, Empfangen und sehr viel geprüft den Brettern - Dank. Diese sind, genau perfekt, was wir benötigten. rgds Reich

—— Reiches Rickett

Ruth, Ich erhielt das PWB heute, und sie sind gerade perfekt. Bleiben Sie bitte eine wenig Geduld, mein folgender Auftrag kommt bald. Mit freundlichen Grüßen von Hamburg Olaf

—— Olaf Kühnhold

Hallo Natalie. Er war, ich befestigt einige Bilder als Ihre Referenz perfekt. Und ich schicke Sie als Nächstes 2 Projekte zum Budget. Dank viel wieder

—— Sebastian Toplisek

Kevin, Dank, wurden sie tadellos gemacht und funktionieren gut. Wie, sind hier die Verbindungen für mein spätestes Projekt, unter Verwendung des PCBs versprochen, das Sie für mich herstellten:

—— Daniel Ford

Ich bin on-line-Schwätzchen jetzt

Hochfrequenz-PWB

  • Hohe Präzision Hochfrequenz-PWB fournisseurs
  • Hohe Präzision Hochfrequenz-PWB fournisseurs
  • Hohe Präzision Hochfrequenz-PWB fournisseurs
  • Hohe Präzision Hochfrequenz-PWB fournisseurs
  • Hohe Präzision Hochfrequenz-PWB fournisseurs
  • Hohe Präzision Hochfrequenz-PWB fournisseurs

Einleitung

Gerade da sein Name bedeutet, ist Hochfrequenz, dass die Frequenz verhältnismäßig hoch ist, bezieht im Allgemeinen sich die auf Frequenz von >=300 MHZ (d.h. Wellenlänge <=1m) d.h. das übliche Hochfrequenzband. Die elektromagnetische Welle der Frequenz >=1GHz wird Mikrowelle genannt.



Hochfrequenzleiterplatte oder Mikrowelle PWB bezieht sich die auf Leiterplatte, die auf der Hochfrequenz gemacht wird (Mikrowellen) Substrat-Kupferpanzerplatte. Die allgemeinen Arten sind: Doppelseitiges Brett, mehrschichtiges Brett und Mischstruktur.


Mischstruktur umfasst spezielles Substrat der Hochleistung, pp.-Blatt + gewöhnliches Leistungsbrett und pp.-Blatt, das Brett drängend gemischt wird; Hochfrequenzsubstrat + gewöhnliches Substrat FR4; Hochfrequenzsubstrat + Metallfuß etc.



Vorteile
1) macht die Eigenschaft des niedrigen dielektrischen Verlustes den Signalverlust an einem untergeordneten, das die Signalübertragung von der ganzen Ausrüstung ausgezeichnet herstellt;
2) beeinflußt Niedrigwasserabsorbierbarkeit Dielektrizitätskonstante und dielektrischen Verlust weniger an der Feuchtigkeit;
3) gehört der Temperaturkoeffizient der Dielektrizitätskonstante zu dem niedrigsten jedes möglichen Leiterplattematerials und macht es Ideal für temperaturempfindliche Anwendungen;
4) stabiler elektrischer Koeffizient der Dielektrizitätskonstante;
5) überlegene Korrosionsbeständigkeit;
6) ist die Dielektrizitätskonstante (DK) niedrig und stabil, also die Signalübertragung ist gut sofort;



Typische Frequenzen für drahtlose Anwendungen:
* gegenwärtiges Mobile: 0.9GHz - 2GHz
* Systeme 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz und 40GHz
* Automobil: 77GHz


Markt:

RFID, drahtlose Kommunikationen, Basisstation und Antenne, Verstärker, Militärprodukte, Unterhaltungselektronik.

PWB-Produkte und PWB-Dienstleistungen
1) materielle Art: RO4350B, RO4003C, F4 (PTFE), RF-35A2, TLA-6 etc.

2) PWB-Art: Doppeltes versah und mehrschichtiges PWB mit Seiten.
3) kombinierte Kreuzung von FR-4 und von hohem freqency Material.
4) lamelliert RO4350B: 10mil (0.254mm), 13.3mil (0.338mm), 20mil (0.508mm), 30mil (0.762mm), 60mil

5) RO4003C-Laminate: 12mil (0.305mm), 20mil (0.508mm), 32mil (0.813mm)

6) Niedriges Kupfer 0.5oz und 1oz
7) Lötmittelmaske allgemein am verwendetsten: Grün und Rot
8) Oberflächenende allgemein am verwendetsten: Immersionsgold, kupferne Belichtung und HASL
9) Prototyp, kleiner Stapelbetrieb und Massenproduktion.
10) MOQ: 1PCS.

11) Haus-Hausversandservice

Hochfrequenz-PWB Beispieleinleitung

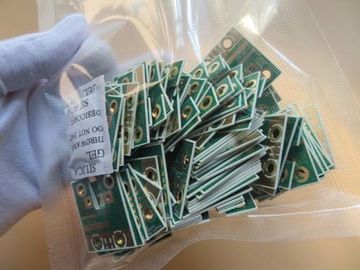

Hochfrequenz-PWB errichtet auf 10mil RO4350B mit Immersions-Gold für Antenne

China Hochfrequenz-PWB errichtet auf 10mil RO4350B mit Immersions-Gold für Antenne Fournisseur
Hochfrequenz-PWB errichtet auf 10mil RO4350B mit Immersions-Gold für Antenne Fournisseur Hochfrequenz-PWB errichtet auf 10mil RO4350B mit Immersions-Gold für Antenne Fournisseur

Großes Bild :  Hochfrequenz-PWB errichtet auf 10mil RO4350B mit Immersions-Gold für Antenne

Produktdetails:

Herkunftsort: China
Markenname: Bicheng Enterprise Limited
Zertifizierung: UL
Modellnummer: BIC-0088-V8.8

Zahlung und Versand AGB:

Min Bestellmenge: 1
Preis: USD2.99-8.99 Per Piece
Verpackung Informationen: Vakuum
Lieferzeit: 5-6 Werktage
Zahlungsbedingungen: T / T, Paypal
Versorgungsmaterial-Fähigkeit: 45000 Stücke pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Glasepoxid: RO4350B Tg280℃, er<3.48, Rogers Corp. Abschließende Höhe von PWB: 0,3 Millimeter ±0.1mm
Abschließender Folie External:: 1.5oz Oberflächenende: Immersions-Gold
Lötmittel-Masken-Farbe:: grün Farbe der Teillegende: weiß
Zahl von Schichten: 2 Test: 100% früherer Versand elektrischen Tests

Antenne PWB errichtet auf 10mil RO4350B mit Immersions-Gold auf beiden Seiten
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)


Allgemeine Beschreibung
Dieses ist eine Art Hochfrequenz-PWB errichtet auf Substrat 10mil (0.254mm) RO4350B mit Tg 280°C für die Anwendung von Rf-Antenne. Es ist doppeltes mit Seiten versehenes Brett bei 0,30 Millimeter stark, weißer Silkscreen über grüner Lötmittelmaske auf Unterseite und Immersionsgold ist auf Auflage für das Löten. Das Grundmaterial ist von Rogers Corp, das gesamte Brett, das 1 PCBs pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 50 Gremien für Versand verpackt.

Eigenschaften und Nutzen
Keine Korrosion in den Säuren, im Alkali und im aqua regia;
Tg > ℃ 280;
Stabile elektrische Eigenschaften verus Frequenz;
Hohes solderability, nicht von Leiterplatten betonen und weniger Verschmutzung von PWB-Oberfläche;
SMT-Prozess ist gegen das Aufschmelzlöten beständig, beständig zu überarbeiten;
Schnell und pünktliche Lieferung;
16000-Quadratmeter-Werkstatt;
Erfahrene Verkaufspersonen und erfahrene Kundendienste;
Keine Mindestbestellmenge und niedrige Kosten Probe;
Fokus auf Tief zur mittleren Massenproduktion;



Anwendung
Mehrfachkoppler, Video-Übertragungsgang, lärmarmer Block, Input-/Outputverstärker



Parameter- und Leistungsblatt
PWB-GRÖSSE 31 x 15mm=1PCS
BRETT-ART Doppeltes versah PWB mit Seiten
Zahl von Schichten 2 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten JA
SCHICHT STACKUP Kupfer ------- Oberschicht 35um (1 Unze) +plate
RO4350B 0.254mm
Kupfer ------- 35um (1oz) + Platte BOT Schicht
TECHNOLOGIE
Minimale Spur und Raum: 4 Mil/24 Mil
Minimale/maximale Löcher: n/a
Zahl von verschiedenen Löchern: n/a
Zahl von Bohrlöchern: n/a
Zahl von Ausfräsungen: 0
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung: nein
Zahl des Goldfingers: 0
BRETT-MATERIAL
Glasepoxid: RO4350B Tg280℃, äh<3>
Abschließende Folie extern: 1,5 Unze
Abschließende Folie intern: N/A
Abschließende Höhe von PWB: 0,3 Millimeter ±0.1mm
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Immersions-Gold
Löten Sie Maske, auf zuzutreffen: Unter, Minimum 12micron
Lötmittel-Masken-Farbe: Grün, PSR-2000GT600D, Taiyo Supplied.
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl
MARKIERUNG
Seite der Teillegende Unter
Farbe der Teillegende Weiß, IJR-4000 MW300, Taiyo-Marke
Hersteller Name oder Logo: Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER N/A
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.



Warum wählen Sie uns?
1) Fokus auf Ihren Kernkompetenzen: Wir haben tief gewusst, dass er vom heftigen Wettbewerb für unsere Kunden im Markt voll ist. Sie können dich auf solche wichtige Kompetenzen wie die Forschung und Entwicklung, Verkäufe und Marketing konzentrieren, die auf unserer Berufsleistung und erfahrenen Dienstleistungen, die, basieren Ihre Erwartung übersteigend.

2) Innovative Technologie: sie ist rational, damit ein kleiner und Kunde nach der spätesten Ausrüstung und der Herstellungssachkenntnis für sein PCBs verlangt. Durch die Partnerschaften
mit Bicheng PWB erhalten Sie Zutritt, um Ihre Erwartung mit unseren 3 Fabrikbasis mit über 26.000 Quadratmetern zu erreichen.

4) Sparen Sie die Herstellungskosten: Produktionskosten sind einer der springenden Punkte von Produktwettbewerbsfähigkeit unserer Kunden. Bicheng PWB haben sich bemüht, seine Herstellungskosten von der Ausrüstung einzuführen, vom Arbeitskrafttraining und von Technologieverbesserung zu verringern, zum ihrer Rentabilität zu erhöhen. Kunden werden mit unseren Kosteneinsparungen aber ohne Qualitätsverlust zufriedengestellt.

5) Vermeiden Sie Mühe: Es ist eine umgekippte Angelegenheit wenn drangsalierende Qualitätsproblem das Sie. Bicheng-konstruktive Gestaltung verhindert Problem am Auftreten in der Vorproduktion. Sie erhalten nicht Kopfschmerzen mit Bicheng-Prototypen, kleinen Aufträgen und Massenproduktion. Unsere Rate der Kundenbeanstandung ist weniger als 1% und wird gelöstes zufriedenstellendes sein.

6) Sparen Sie Zeit: Markt erfordert die Produkte, die schnell aktualisieren. Bicheng PWB arbeitet immer schnell und flexibel, um die Zeit der Produktion vom Prototyp zur Standardproduktion zu sparen,
schneller Rücklauf oder fristgerechte Lieferungen.

7) Ein ausgezeichnetes Team: Bicheng ist vertrauenswürdiger Partner mit Leidenschaft, Disziplin, Verantwortung und Ehrlichkeit. Wir haben ein Team von erfahrenen Verkaufspersonen und von erfahrenen Kundendiensten. Ändern Sie nicht Ihren Lieferanten. Wenn Änderung muss, Bicheng ist das rechte für Sie ist.

Hochfrequenz-PWB errichtet auf 10mil RO4350B mit Immersions-Gold für Antenne
